1.78mmピッチ 角形インターフェイスコネクタ QMシリーズ
- シリーズ詳細
- QM
QM10-26R-PR(52)の仕様・寸法情報
用途
プリント基板用
シリーズ
その他
適用ピン・コンタクト
メス(ソケット)
許容電流(A)
0.5
許容電圧(V)
AC100
ピン数
26
電線接続方法
その他
接続方向
アングル
耐環境性
耐環境性なし
シリーズ詳細
QM
用途
-
端子接触部のめっき
金
商品分類
レセプタクル
仕様
プロテクター(取付穴有)付
特徴
基板端乗せ
コンタクトピッチ(mm)
1.78
使用温度範囲(℃)
-55～85
ターミナルピッチ(mm)
1.78
商品情報
この商品の特長
ロック付斜口カバーケース
外形図
（単位:mm）
| HRS No. | 極数 | 製品番号 | A | B |
|---|---|---|---|---|
| CL226-0057-7-50 | 8 | QM-8-CS(50) | 18.02 | φ4.8 |
| CL226-0058-0-50 | 14 | QM-14-CS(50) | 23.36 | φ5.5 |
フードカバーケース
外形図
（単位:mm）
| 極数 | 製品番号 | A | B | C |
|---|---|---|---|---|
| 14 | QM-14-CV | 20.76 | 18.5 | φ5.5 |
プロテクター付レセプタクル
外形図
（単位:mm）
| 極数 | 製品番号 | A | B | C |
|---|---|---|---|---|
| 14 | QM10-14R-PR(52) | 31.36 | 26.36 | 14.96 |
| 26 | QM10-26R-PR(52) | 42.04 | 37.04 | 25.64 |
プロテクター（取付穴無し）付レセプタクル
外形図
（単位:mm）
| HRS No. | 極数 | 製品番号 | A | B |
|---|---|---|---|---|
| CL226-0073-3-50 | 8 | QM10-8R(L)-PR1(50) | 17.82 | 9.62 |
| CL226-0023-5-50 | 14 | QM10-14R(L)-PR1(50) | 23.16 | 14.96 |

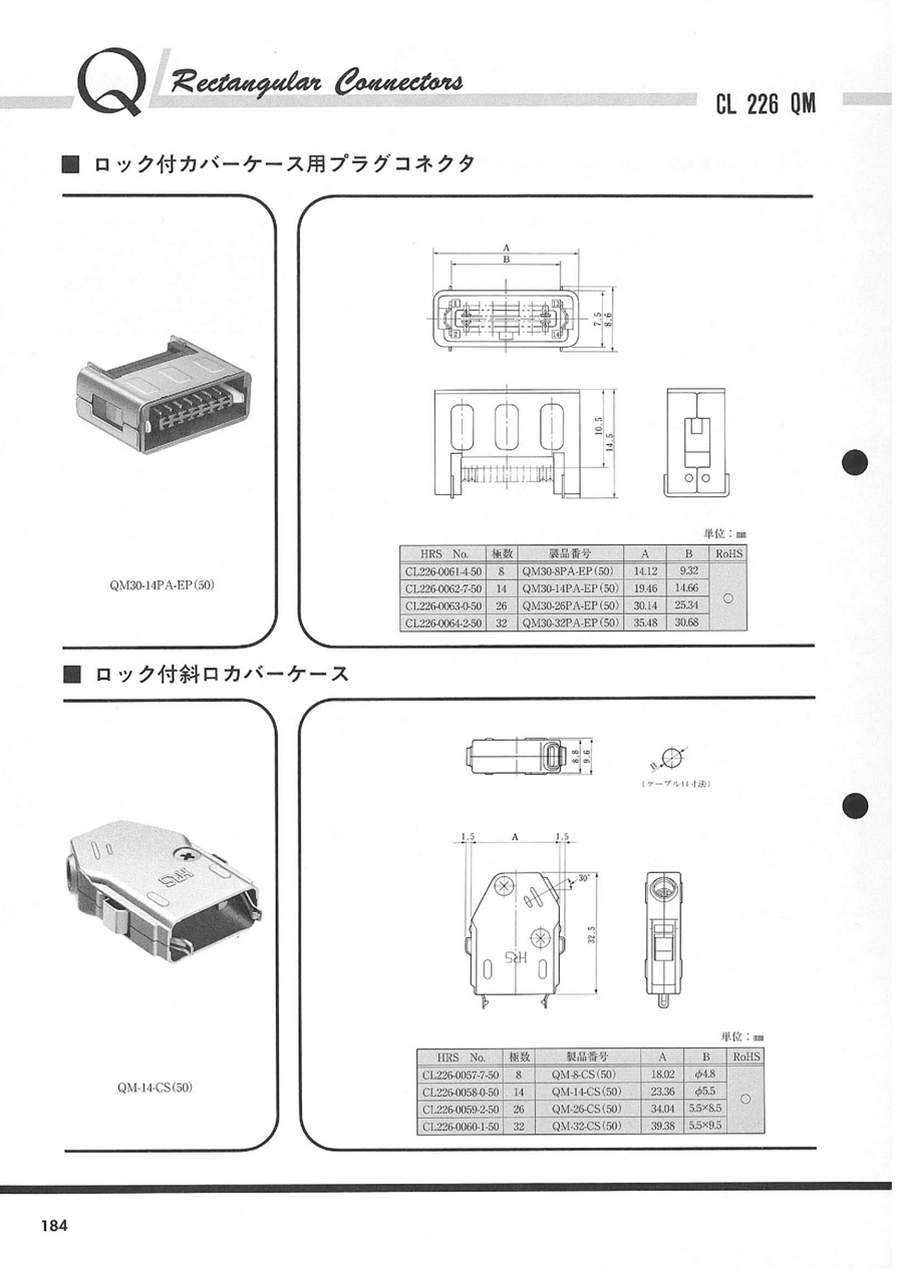

ロック付カバーケース用プラグコネクタ
外形図
（単位:mm）
| HRS No. | 極数 | 製品番号 | A | B |
|---|---|---|---|---|
| CL226-0062-7-50 | 14 | QM30-14PA-EP(50) | 19.46 | 14.66 |
はんだ付けタイプ
外形図
（単位:mm）
| HRS No. | 極数 | 製品番号 | A | B |
|---|---|---|---|---|
| CL226-0083-7-50 | 8 | QM40-8PA-EP(50) | 14.12 | 9.32 |
| CL226-0076-1-50 | 14 | QM40-14PA-EP(50) | 19.46 | 14.66 |
| CL226-0080-9-50 | 26 | QM40-26PA-EP(50) | 30.14 | 25.34 |
フードカバーケース用プラグコネクタ
外形図
（単位:mm）
| HRS No. | 極数 | 製品番号 | A | B |
|---|---|---|---|---|
| CL226-0009-4-50 | 14 | QM30-14P-EP(50) | 19.46 | 14.66 |
詳細情報
基本情報
電子機器の小型機器に対応したインターフェース用コネクタ。
【特長】
・べローズ端子採用の1.78mmピッチのコネクタ。
・結線方法は、圧接タイプと半田タイプの2タイプ。
・金属シェルの採用により、シールド効果を重視した設計でノイズ対策に対応。
【用途】
・ハンディーターミナル、周辺・端末機器及びデジタル関連機器のインターフェースに最適。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
1.78mmピッチ 角形インターフェイスコネクタ QMシリーズの型番QM10-26R-PR(52)のページです。
型番QM10-26R-PR(52)に関する仕様情報を記載しております。
1.78mmピッチ 角形インターフェイスコネクタ QMシリーズのレビュー
自社製品に利用
4
4.02019/08/08
自社製品にヒロセ電機の圧接タイプのコネクタを使用しており、特殊タイプで急遽ハンダ付けタイプが必要になりましたので購入しま...もっと読む
0人が参考にしています。
