1.27mmピッチ ツーピースコネクタ HIF6シリーズ
- 通常単価(税別)
- 243円～2,022円特別価格
- 税込単価
- 267円～2,224円特別価格
各種コネクタとの組合せで使用可能な角型コネクタ。【特長】・接続方法は基板対基板タイプとケーブル圧接があ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
1.27mmピッチ ツーピースコネクタ
HIF6シリーズ一覧
1.27mmピッチ ツーピースコネクタ HIF6シリーズの特長
製品規格
| 定格 | 定格電流 0.5A 定格電圧 AC125V | 使用温度範囲 －55～＋85℃（注1） 使用湿度範囲 40～80％ | 保存温度範囲 －10～＋60℃（注2） 保存湿度範囲 40～70％ （注2） |
|---|
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.絶縁抵抗 | 1000MΩ以上 | DC250Vで測定 |
| 2.耐電圧 | せん絡・絶縁破壊がないこと。 | AC300Vrmsで1分間通電 |
| 3.接触抵抗 | 30mΩ以下 | 0.1Aで測定 |
| 4.耐振性 | 1μs以上の電気的瞬断がないこと。 | 10～55Hz、片振幅0.75mm、3方向 2時間 |
| 5.耐湿性 | 絶縁抵抗1000MΩ以上 | 温度40±2℃、湿度90～95％、96時間放置 |
| 6.温度サイクル | 割れ、ひび及び各部に異常を生じないこと。 | （－65℃：30分→15～35℃：MAX5分→125℃：30分→15～35℃：MAX5分）5サイクル |
| 7.挿抜寿命 | 接触抵抗30mΩ以下 | 500回 |
| 8.はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと。 | はんだ槽：260℃ 10秒 |
| 手はんだ：はんだごて温度：360℃ 5秒 |
（注1）通電時の温度上昇を含みます。
（注2）ここでの保存とは基板搭載前の未使用品に対する長期保管状態を表わします。 基板搭載後の無通電状態、および輸送時などの一時保管状態は、使用温湿度範囲が適用されます。
（注3）ロックに対して、内側に過度の負荷を加えますと変形する恐れがございますのでご注意ください。
材質と処理
| 部品 | 材 質 | 処理 | 備考 |
|---|---|---|---|
| 絶縁物 | PBT樹脂 | 黒色 | UL94V－０ |
| ソケット端子 | 銅合金 | 部分金めっき | － |
| ピンヘッダー端子 | 黄銅 |
この商品のシリーズ一覧

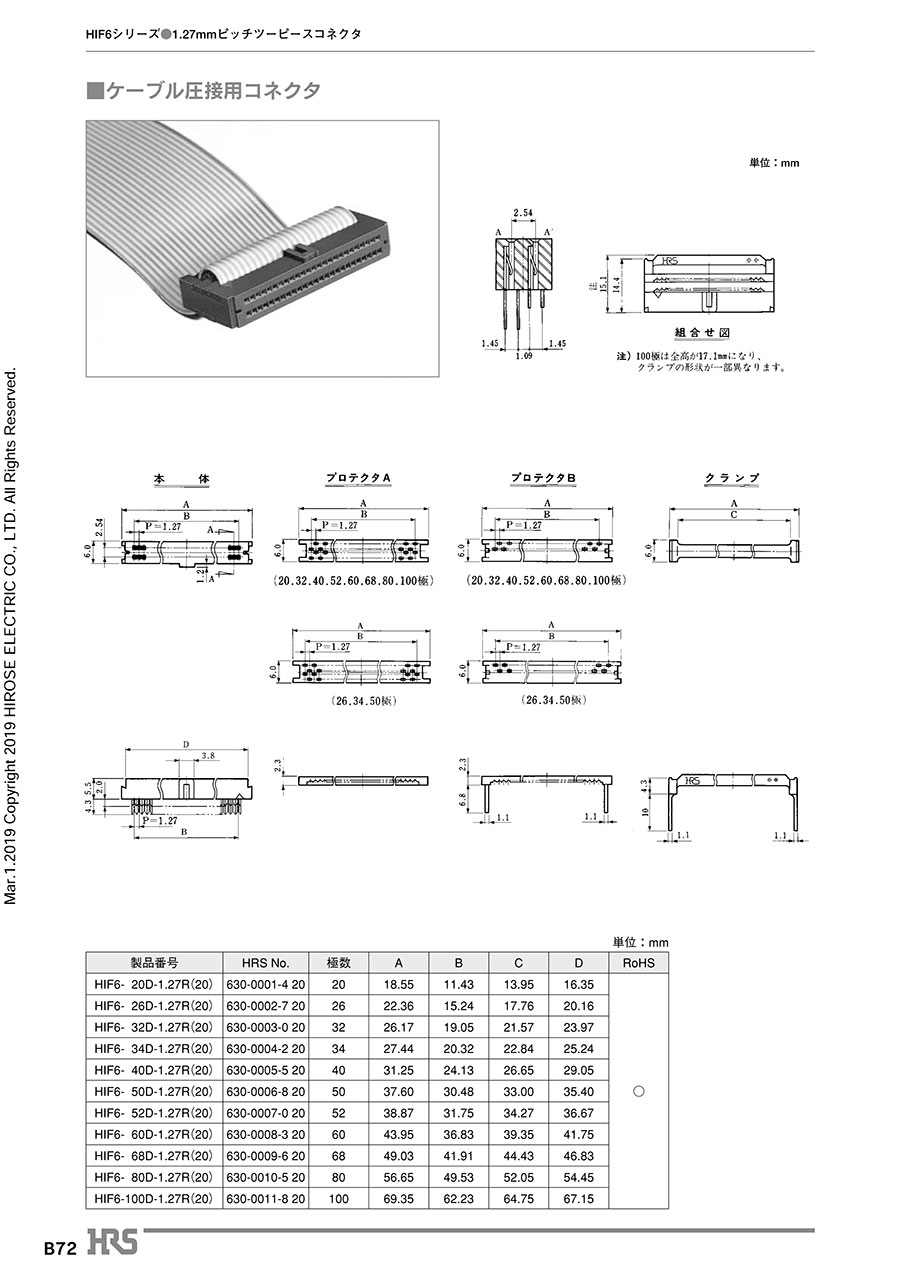

ケーブル圧接用コネクタ
HIF6-※※D-1.27R（20）タイプ
ピンヘッダーライトアングルタイプ（ロック付）
HIF6-※※PA-1.27DS（71）タイプ
ピンヘッダーストレートタイプ（ロック付）
HIF6-※※PA-1.27DSA （71）タイプ
レセプタクルライトアングルタイプ（取付穴付）
HIF6B-※※DA-1.27DS （71）タイプ
レセプタクルライトアングルタイプ（取付穴無）
HIF6A-※※DA-1.27DS （71）タイプ
レセプタクルストレートタイプ（取付穴付）
HIF6B-※※DA-1.27DSA （71）タイプ
レセプタクルストレートタイプ（取付穴無）
HIF6A-※※DA-1.27DSA （71）タイプ
ピンヘッダーライトアングルタイプ（取付穴付）
HIF6B-※※PA-1.27DS （71）タイプ
ピンヘッダーライトアングルタイプ（取付穴無）
HIF6A-※※PA-1.27DS （71）タイプ
ピンヘッダーストレートタイプ（取付穴付）
HIF6B-※※PA-1.27DSA （71）タイプ
ピンヘッダーストレートタイプ（取付穴無）
HIF6A-※※PA-1.27DSA （71）タイプ
機能図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
522円 ( 574円 ) | 在庫品1日目当日出荷可能 |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
695円 ( 765円 ) | 在庫品1日目当日出荷可能 |
371円 ( 408円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 在庫品1日目当日出荷可能 |
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
421円 ( 463円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
486円364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
1,006円 ( 1,107円 ) | 在庫品1日目当日出荷可能 |
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
629円 ( 692円 ) | 在庫品1日目当日出荷可能 |
2,022円 ( 2,224円 ) | 11日目 |
706円 ( 777円 ) | 在庫品1日目当日出荷可能 |
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
807円 ( 888円 ) | 在庫品1日目当日出荷可能 |
243円133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
707円 ( 778円 ) | 1日目 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
832円 ( 915円 ) | 在庫品1日目当日出荷可能 |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
373円261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
605円 ( 666円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 在庫品1日目当日出荷可能 |
491円270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
518円 ( 570円 ) | 在庫品1日目当日出荷可能 |
527円 ( 580円 ) | 在庫品1日目当日出荷可能 |
1,458円801円 ( 881円 ) | 在庫品1日目当日出荷可能 |
758円 ( 834円 ) | 在庫品1日目当日出荷可能 |
560円336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 在庫品1日目当日出荷可能 |
649円 ( 714円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
506円 ( 557円 ) | 在庫品1日目当日出荷可能 |
736円 ( 810円 ) | 在庫品1日目当日出荷可能 |
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
各種コネクタとの組合せで使用可能な角型コネクタ。
【特長】
・接続方法は基板対基板タイプとケーブル圧接があります。
・使用ケーブルは1.27mmピッチフラットケーブルである為、HIF2E、HIF3B、HIF5等との組合せが可能です。
・適合電線は＜UL2651＞AWG#28フラットケーブル（7本／0.127mm、外被径0.8～1.0mm）です。
・誤挿入防止ガイドにより誤挿入を防止しています。
【用途】
・各種コネクタとの組合せでの使用に便利。
