データシート	対基板	20	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:6～8mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	20	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	5個
データシート	対基板	20	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:5～7mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	5個
データシート	対基板	20	メス(ソケット)	その他	ROHS	レセプタクル	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	40	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	40	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:5～7mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	40	メス(ソケット)	その他	ROHS	レセプタクル	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	50	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:5～7mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	50	メス(ソケット)	その他	ROHS	レセプタクル	スタッキング高さ:5～7mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	60	メス(ソケット)	その他	ROHS	レセプタクル	スタッキング高さ:5～7mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	1個
データシート	対基板	80	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	1個
データシート	対基板	10	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	1個
データシート	対基板	100	メス(ソケット)	その他	ROHS	レセプタクル	スタッキング高さ:7～9mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	1個
データシート	対基板	100	メス(ソケット)	その他	ROHS	レセプタクル	スタッキング高さ:5～7mm用	位置決めボス有	スティック梱包品（吸着テープ無し）	10	2個
データシート	対基板	50	オス(プラグ)	その他	ROHS	ヘッダー	スタッキング高さ:7～9mm用	位置決めボス無	スティック梱包品（吸着テープ無し）	10	1個

通常単価(税別) (税込単価)	通常出荷日

249円 ( 274円 )	在庫品1日目当日出荷可能
232円 ( 255円 )	在庫品1日目当日出荷可能
189円 ( 208円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
339円 ( 373円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
372円 ( 409円 )	在庫品1日目当日出荷可能
324円 ( 356円 )	在庫品1日目当日出荷可能
367円 ( 404円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	在庫品1日目当日出荷可能
541円 ( 595円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	在庫品1日目当日出荷可能
251円 ( 276円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

基板間高さ5～9mmが選択可能です。小型ながら長い有効嵌合長と大きなセルフアライメント量を持ち、高い接続信頼性があります。
【特長】
・基板間スタッキング高さは5～9mmまで1mmごとに設定できます
・ロープロ型コネクタにもかかわらず、有効嵌合長は1.7mmと長く、嵌合にゆとりがあります
・嵌合時のセルフアライメントは±1mmとさそい量が大きく、嵌合がしやすくなっています
・自動実装を考慮し、標準梱包仕様をスティック梱包とし、80極以下はエンボス梱包も対応可能です（但し80極は製品限定）
・SMTはんだ付部のリードのコプラナリティは0.1mm以下と高い精度を確保しております
【用途】
・ノートパソコン、ハンディターミナル等OA機器及び小型化、軽量化が要求される各種機器

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

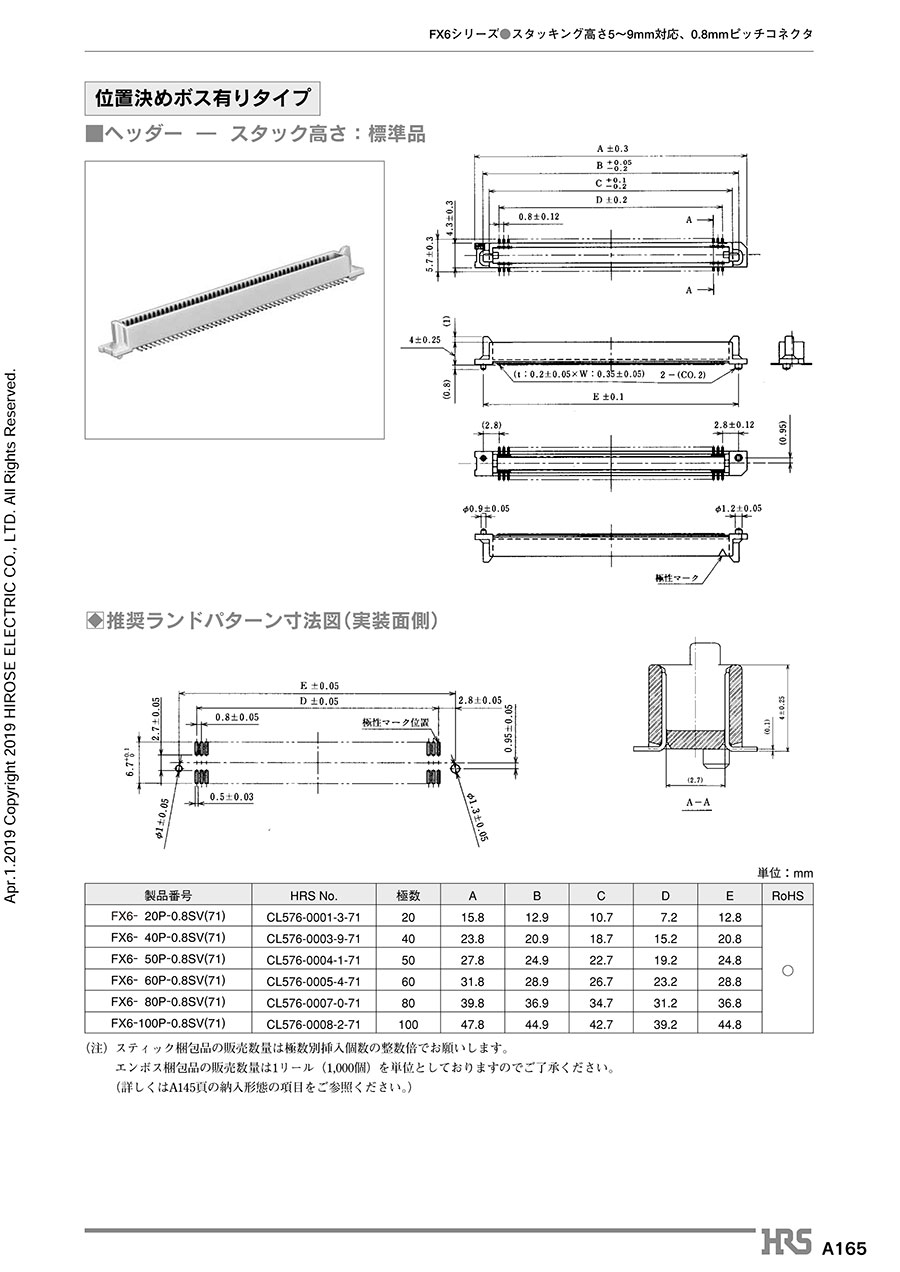

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スタッキング高さ5～9mm対応、0.8mmピッチコネクタ FX6シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スタッキング高さ5～9mm対応、0.8mmピッチコネクタ FX6シリーズ	スタッキング高さ3mm～16mm 0.6mmピッチコネクタ FX8Cシリーズ	0.6mmピッチ、高さ3～4mm、基板対基板コネクタ FX8シリーズ	高速伝送対応0.5mmピッチ基板間4～5mm接続用コネクタ FX10シリーズ	高速伝送対応0.5mmピッチ基板間2～3mm接続用コネクタ FX11シリーズ	0.5mmピッチ基板間接続用コネクタ DF17シリーズ
メーカー	ヒロセ電機	ヒロセ電機	ヒロセ電機	ヒロセ電機	ヒロセ電機	ヒロセ電機
通常価格	189円-	272円 -	183円 -	315円 -	405円 -	798円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	5日目
使用電流(A)	0.5	0.4	0.4	0.3	0.3	0.3
使用電圧(V)	AC100	AC100	AC100	AC50	AC50	AC50
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
結線方法	基板実装(SMT)	基板実装(SMT)	基板実装(SMT)	基板実装(SMT)	基板実装(SMT)	基板実装(SMT)
保護機能(耐環境性)	無	-	-	-	-	-
