ヒロセ電機

FPC・FFC用コネクタ FH28シリーズ（高さ2.55mm）

FPC・FFC用コネクタ FH28シリーズ（高さ2.55mm） FH28-45S-0.5SH(05)
  • 使用電流 (A)
    0.5
  • 使用電圧 (V)
    AC50
  • 適用ピン・コンタクト
    メス(ソケット)
  • 結線方法
    基板実装(SMT)
  • 使用温度範囲 (℃)
    -40～+85

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • メーカー荷姿リール品の商品につきまして
    リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
    ご了承の程お願い申し上げます。

型番:

FH28-45S-0.5SH(05)
解除

    • この商品は5個からご注文いただけます。

    数量：

    閲覧中の商品と併せてご検討ください

    2.0mm ピッチ ダブルロウコネクタ DF11シリーズ2.0mm ピッチ ダブルロウコネクタ DF11シリーズ
    －閉じる

    FH28-45S-0.5SH(05)の仕様・寸法情報

    用途
    対基板
    使用電流(A)
    0.5
    使用電圧(V)
    AC50
    ピン数
    45
    適用ピン・コンタクト
    メス(ソケット)
    シリーズ
    その他
    接続方向
    アングル
    代表規格
    -
    結線方法
    基板実装(SMT)
    端子接触部のめっき
    金
    仕様
    標準タイプ
    特徴
    下接点タイプ
    コンタクトピッチ(mm)
    0.5
    カット販売
    無
    使用温度範囲(℃)
    -40～+85
    ターミナルピッチ(mm)
    0.5
    RoHS?
    -
    -
    -

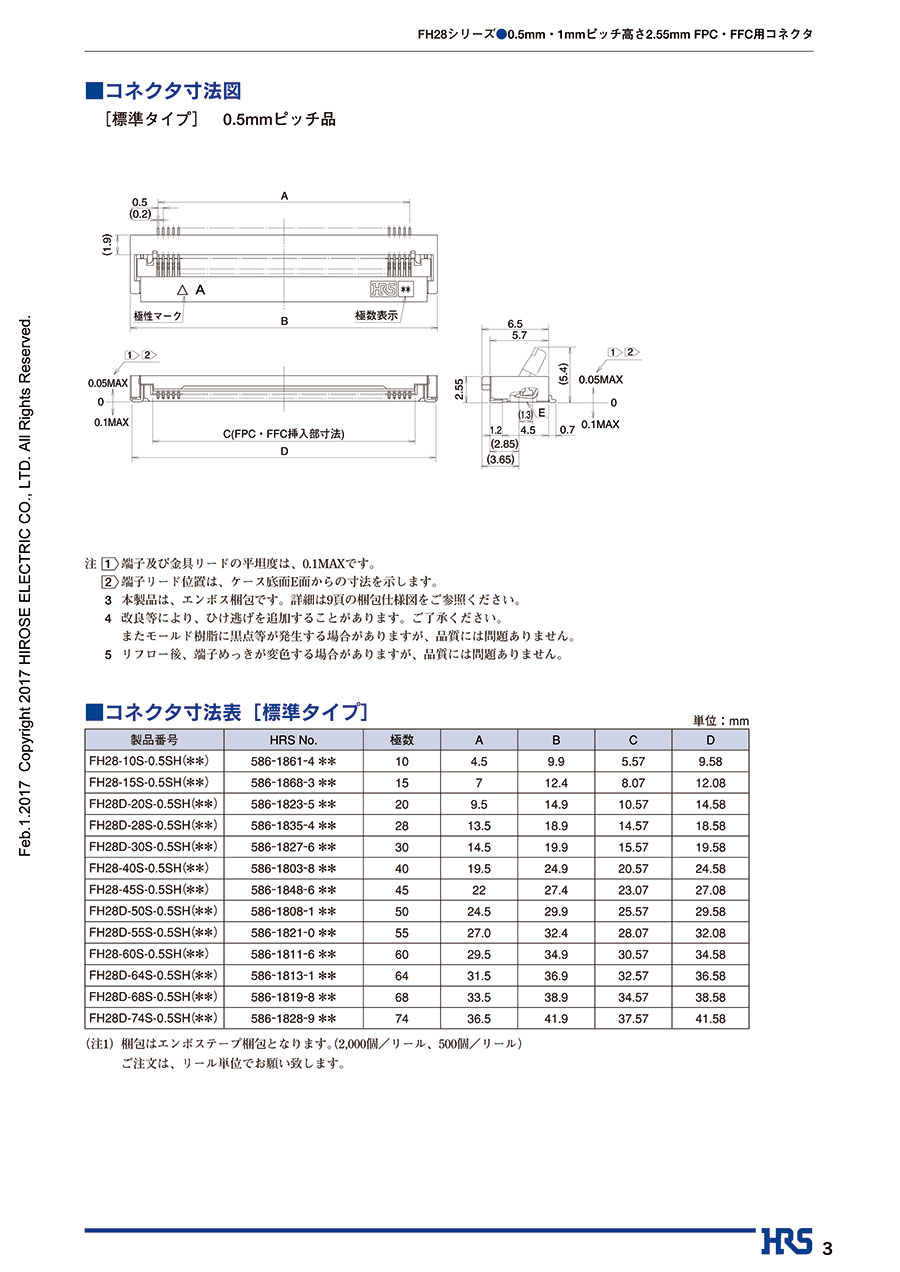

    商品情報

    商品の詳細

    　　
    項目内容
    コネクタ形状レセプタクル
    実装ピッチ0.5, 1.0mm
    本体長さ(ピッチ方向)9.9, 12.4, 14.9, 15.7, 18.9, 19.9, 20.7, 24.9, 25.7, 27.4, 29.9, 30.7, 32.4, 34.9, 35.7, 36.9, 38.9, 39.7, 41.9, 45.7 mm
    本体高さ2.55 mm
    本体幅(奥行き)6.4 mm
    接点位置下接点
    ZIF/Non-ZIF/LIFNon-ZIF, ZIF
    FPC/FFC挿入方向水平
    アクチュエーター方向フロント
    極数10, 15, 20, 25, 28, 30, 40, 45, 50, 55, 60, 64, 68, 74, 80
    開口部ピッチ0.5, 1.0 mm
    使用温度範囲 Max.105 ℃
    使用温度範囲 Min.-40 ℃
    定格電圧(AC)AC 50.0 V
    定格電圧(DC)DC 50.0 V
    定格電流0.5 A

    製品番号の構成

    FH28①-②③④(⑤)-⑥⑦(⑧)
    ①無し、D ：標準タイプ
    E ：補強金具ロングタイプ
    H ：省スペースタイプ
    ②標準タイプ. ： 極数
    偏心タイプ ： モールドサイズ
    ③標準タイプ. ： 無記号
    偏心タイプ ： 極数
    ④コンタクト配列：シングル（片列）
    ⑤偏心方向：無記号…標準タイプ（偏心なし）
    B…偏心タイプ（反極性側縮芯）
    ⑥コンタクトピッチ…0.5mm、1mm
    ⑦端子形状、SH…SMT水平実装タイプ
    ⑧仕様：
    （05）…金めっき、2,000個梱包
    （10）…部分金めっき、2,000個梱包
    （07）…金めっき（40極のみ）、2,000個梱包
    （98）…金めっき、500個梱包

    型番リスト

    表示件数
  • 1
    • 型番
    FH28-45S-0.5SH(05)
    関連

    用途

    ピン数

    シリーズ

    接続方向

    代表規格

    端子接触部のめっき

    仕様

    特徴

    コンタクトピッチ

    (mm)

    カット販売

    ターミナルピッチ

    (mm)

    		RoHS?最小発注数量

    データシート

    データシート

    対基板
    45
    その他
    アングル
    -
    金
    標準タイプ
    下接点タイプ
    0.5
    無
    0.5
    -
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    1,022円
    ( 1,124円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・接続の高信頼性、堅牢構造。
    ・フリップロック方式による優れた作業性。
    ・FPC・FFC保持力が大幅に向上。
    ・FPC・FFC厚0.3mm対応。
    ・コネクタ下面のパターン禁止エリアが不要。（オーバーモールディング構造）
    ・自動実装対応。
    ・ハロゲンフリー。
    ・500個巻き梱包も対応。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • メーカー荷姿リール品の商品につきまして
      リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
      ご了承の程お願い申し上げます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    FPC・FFC用コネクタ FH28シリーズ（高さ2.55mm）の型番FH28-45S-0.5SH(05)のページです。 型番FH28-45S-0.5SH(05)に関する仕様情報を記載しております。
