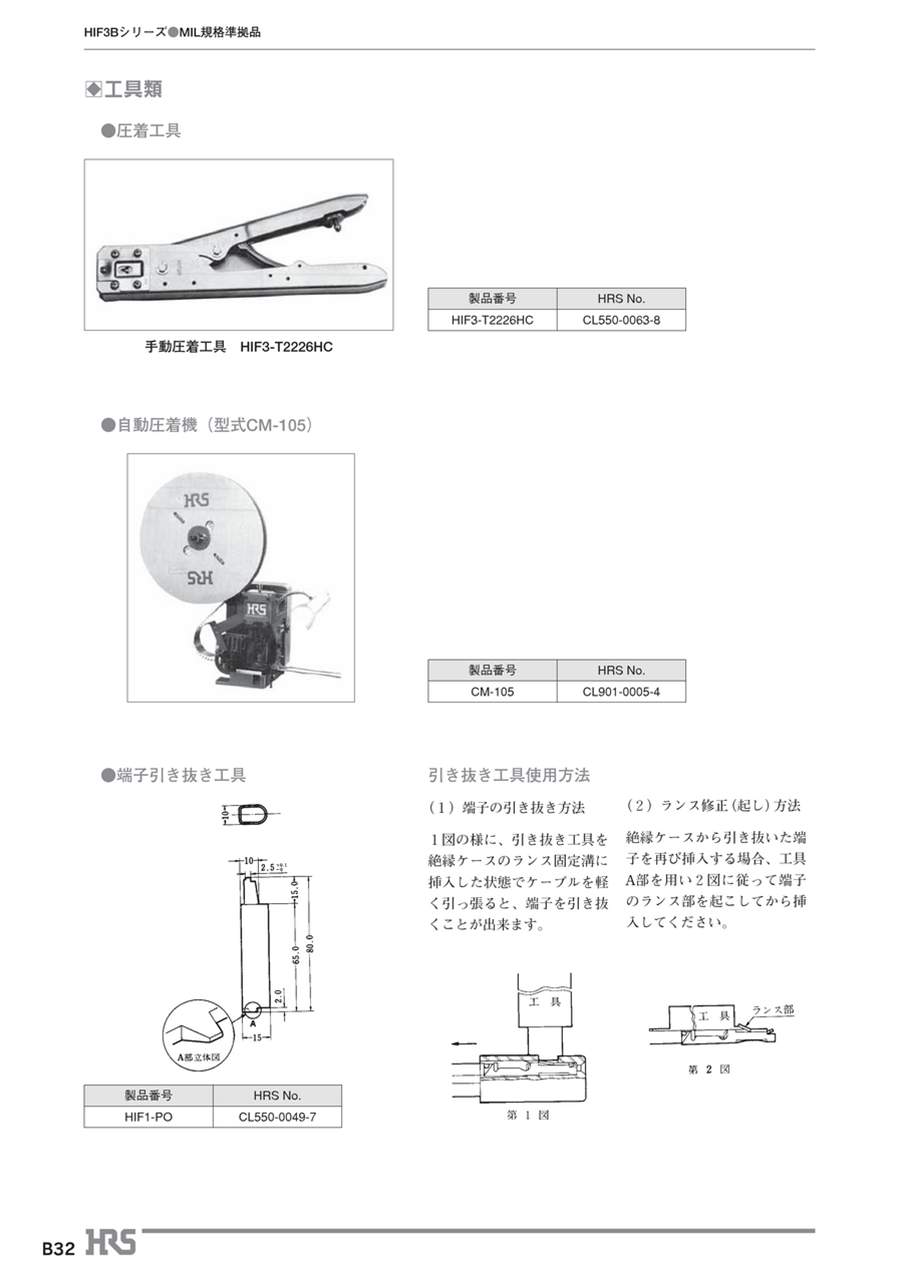

HIF3Bシリーズ用　結線・圧着治工具

手動圧着工具の使用上の注意

外観 ※実際の製品は画像と異なる場合がございます。

図1（ハンドルが閉じたまま開かなくなった際は、ドライバー等をハンドルに入れ開く。）

使用上の注意

• 1.手動圧着工具は、クリンプハイトの微調整が行えませんので、端子の適合電線範囲であっても、ご使用になる電線が指定電線と異なる場合は工具に適合しない場合があります。
• 2.適合端子、適合ケーブル以外の物を絶対圧着しないでください。
• 3.工具を叩いたり、高い所から落とす等の衝撃は絶対加えないでください。
• 4.工具には適正な加圧が行なわれるまでハンドルが開かないようにラチェット機構が備わっています。ラチェットが解除する前にハンドルを開くことはできません。無理に開いたりすると工具が故障しますので絶対しないでください。
• 5.ラチェットが解除した後もハンドルに過度な荷重をかけ続けますと、ハンドルが閉じたまま開かなくなることがあります。その際は、図1のようにドライバー等をハンドルに入れ開いてください。また、過度な荷重をかけることはハンドツールのガタを引き起こし、正常な圧力が得られなくなる原因になりますのでご注意ください。
• 6.作業を始める時は、圧着した端子の圧着状態が良品の範囲になっているか確認を行なってください。

保守と点検

日常のお手入れについて

• 1.作業が終了した場合は、汚れ、異物等を柔らかい布で拭き取りハンドルを閉じクリンパ、アンビルの中に異物が入り込まないようにして、乾燥した場所に保管してください。
• 2.ハンドル開閉の際、アンビルが、カジリ等無く滑らかに摺動する事を確認してください。

定期メンテナンスについて
ご使用中の工具が適正な状態にあるか判断を行なうメンテナンスを行なっています。
工具の修理について
工具に不具合が生じ修理を希望される時は、解体などせずそのままの状態で、不具合内容を明示の上お申し付けください。不具合の内容によっては修理しかねる場合もありますので、予めご承知おきください。

適合端子・適合電線

バラ端子

（単位:mm）

VAタイプ バラ端子

（単位:mm）
