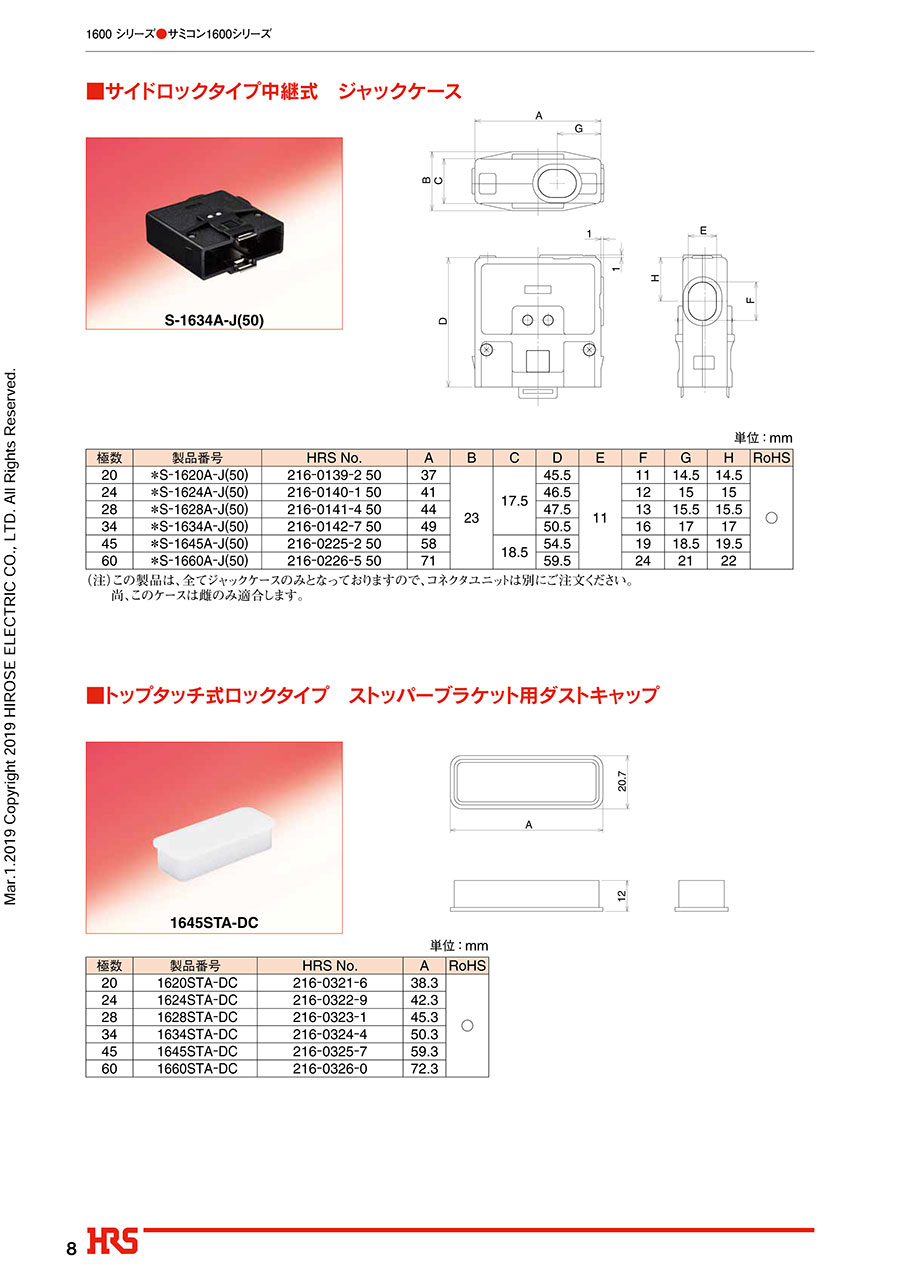

1600シリーズ トップタッチロックタイプストッパーブラケット用ダストキャップ
- 特長
- トップタッチ式
- 用途
- ダストキャップ
- 適用シリーズ
- 1600シリーズ
閲覧中の商品と併せてご検討ください
1620STA-DCの仕様・寸法情報
商品情報
この商品の特長
1600
コネクタ類と付属部品（ケースやストッパー等）とに完全分離を行い、組み合わせの多様化と結線の簡易化が可能なダストキャップ。
コネクタユニットは、はんだタイプ・ラッピングタイプ・圧着タイプ。
付属品は、ケース・ストッパー等複数ある。
上記組み合わせにより結線を容易化し、用途も広範囲に対応可能。
NTT仕様書「仕1931号」に制定されている。
製品仕様
| コネクタ形状 | プラグ, レセプタクル, 端子, その他 |
|---|---|
| 挿抜回数 | 1000 |
| 極数 | 8, 12, 16, 20, 24, 28, 34, 45, 60, 30 |
| 開口部ピッチ | 2.5 mm |
| 接点部めっき | 金, 銀 |
| ロック方式 | ラッチロック |
| 定格電流 | 3 A |
| 定格電圧(AC) | AC 300 V |
| 定格電圧(DC) | DC 420 V |
| 基板実装方法 | スルーホールDIP |
| 開口部方向 | ストレート, ライトアングル |
| 基板実装スタイル | スタンダード オンボード |
| 結線方法 | 半田付け, 圧着 |
| 適合電線サイズ (AWG) Min. | AWG 30 |
| 適合電線サイズ (AWG) Max. | AWG 26, 24 |
| 適合電線サイズ (mm2) Min. | 0.26 mm2 |
| 適合電線サイズ (mm2) Max. | 0.41, 28 mm2 |
| 使用温度範囲 (Max.) | 85, 80 ℃ |
| 使用温度範囲 (Min.) | -55, -25 ℃ |
詳細情報
基本情報
ストッパーブラケット専用のダストキャップ。
【特長】
・1600シリーズ（サミコン）のトップタッチ式。
・コネクタの接続部保護と防塵対策に役立つ。
・本体材質は、ポリエチレン。
【用途】
・埃の多い場所や長期間接続しない状態のコネクタの嵌合面の保護に。
・接触不良や嵌合不良防止に。
