高電流用メイテンロック・コネクタ
- 通常単価(税別)
- 153円～154円
- 税込単価
- 168円～169円
ピン直径3.56mmの接触子を使用し、定格電流25Aの高電流用に設計されたコネクタ。【特長】・ハウジン...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品画像
製品画像1
製品画像2
製品画像3
この商品の特徴
■パネル取付型は2、3極を取り扱い
■ハウジングは標準が自然色のナイロン製、他の色のハウジングもある
■ハウジングは完全極性付き
■接触子はハウジング内に完全保護
■接触子の適用電線範囲はAWG#20-10、絶縁被覆外径は2.5～4.6㎜
■低挿抜力
■二重ロッキング・ランスは最適接触安定性を保証
■引抜工具はピン、ソケットともに取り外しできる
■連鎖状接触子はクィックチェンジ・ミニアチュア・アプリケータ搭載の自動結線機により高速装着

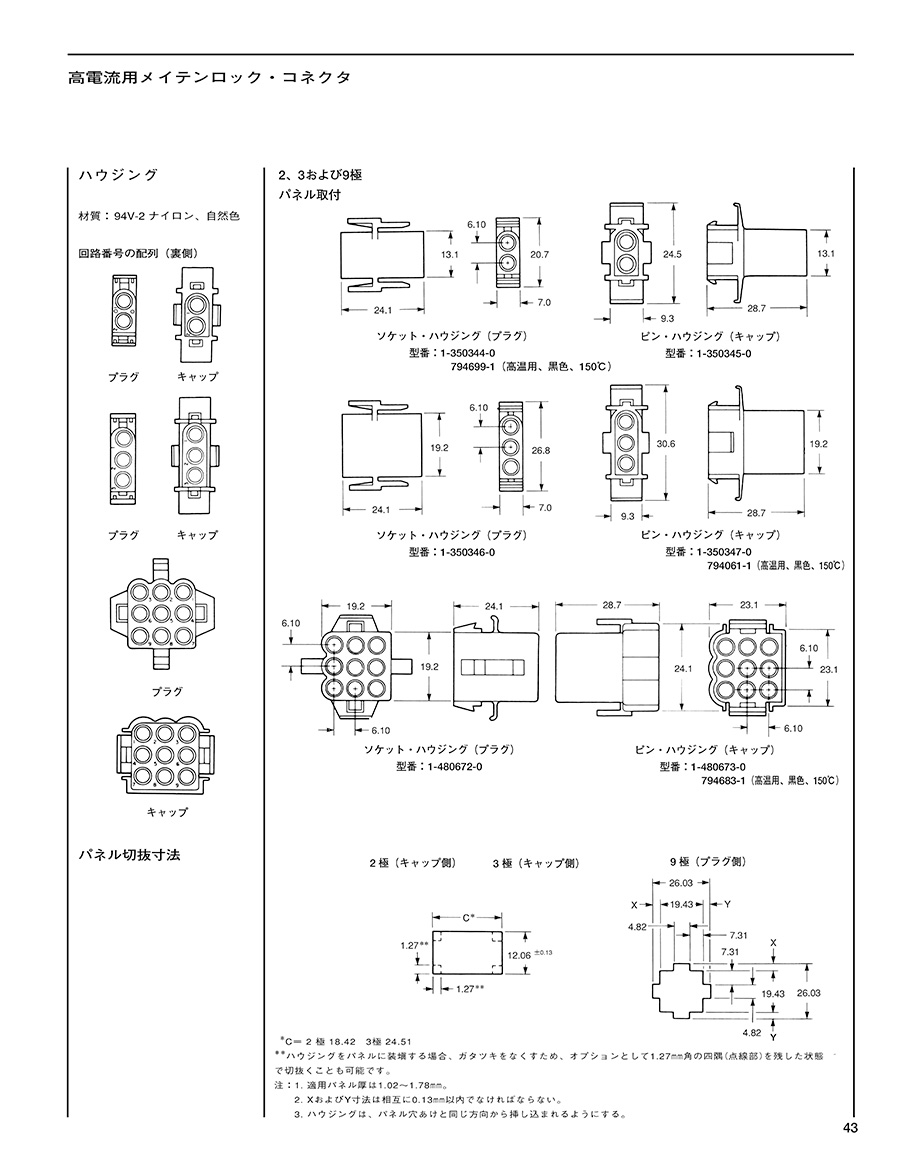

外形図
ソケット・ハウジング（プラグ）
型番:1-350344-0
ピン・ハウジング（キャップ）
型番:1-350345-0
ソケット・ハウジング（プラグ）
型番:1-350346-0
ピン・ハウジング（キャップ）
型番:1-350347-0
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ピン直径3.56mmの接触子を使用し、定格電流25Aの高電流用に設計されたコネクタ。
【特長】
・ハウジングは完全極性付きで、自然色のナイロン製、他の色のハウジングも有り。
・接触子はハウジング内に完全保護され、ピン、ソケットともに引抜工具で取り外し可能。
・連鎖状接触子はクイックチェンジ・ミニチュア・アプリケータ搭載の自動結線機により高速装着。
【用途】
・冷蔵庫、フリーザ、ルーム・クーラー、電子レンジ等の高電流用に設計されたコネクタ。
