ユニバーサル・メイテンロック・コネクタ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 38円～1,364円特別価格
- 税込単価
- 42円～1,500円特別価格
より堅牢で高い電圧に耐えるよう設計されたユニバーサルメイテンロック。【特長】・...
詳細情報を確認する- コネクタ形状
- 角型
- コネクタシリーズ頭文字
- カタカナ
- カタカナ
- ユニバーサルメーテンロック
- 定格電流 (A)
- 10
- 定格電圧 (V)
- 500
- 代表規格
- UL / CSA
- ピッチ (mm)
- 6.35
- 使用温度範囲 (℃)
- -25～+85
- 許容電流補足
- 許容電流はAWG14電線使用時の1極当りの数値です
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品仕様
基板水平取付型ピンおよびソケット ヘッダー
材質:ハウジング UL94V-0、ナイロン、白
接触子 燐青銅

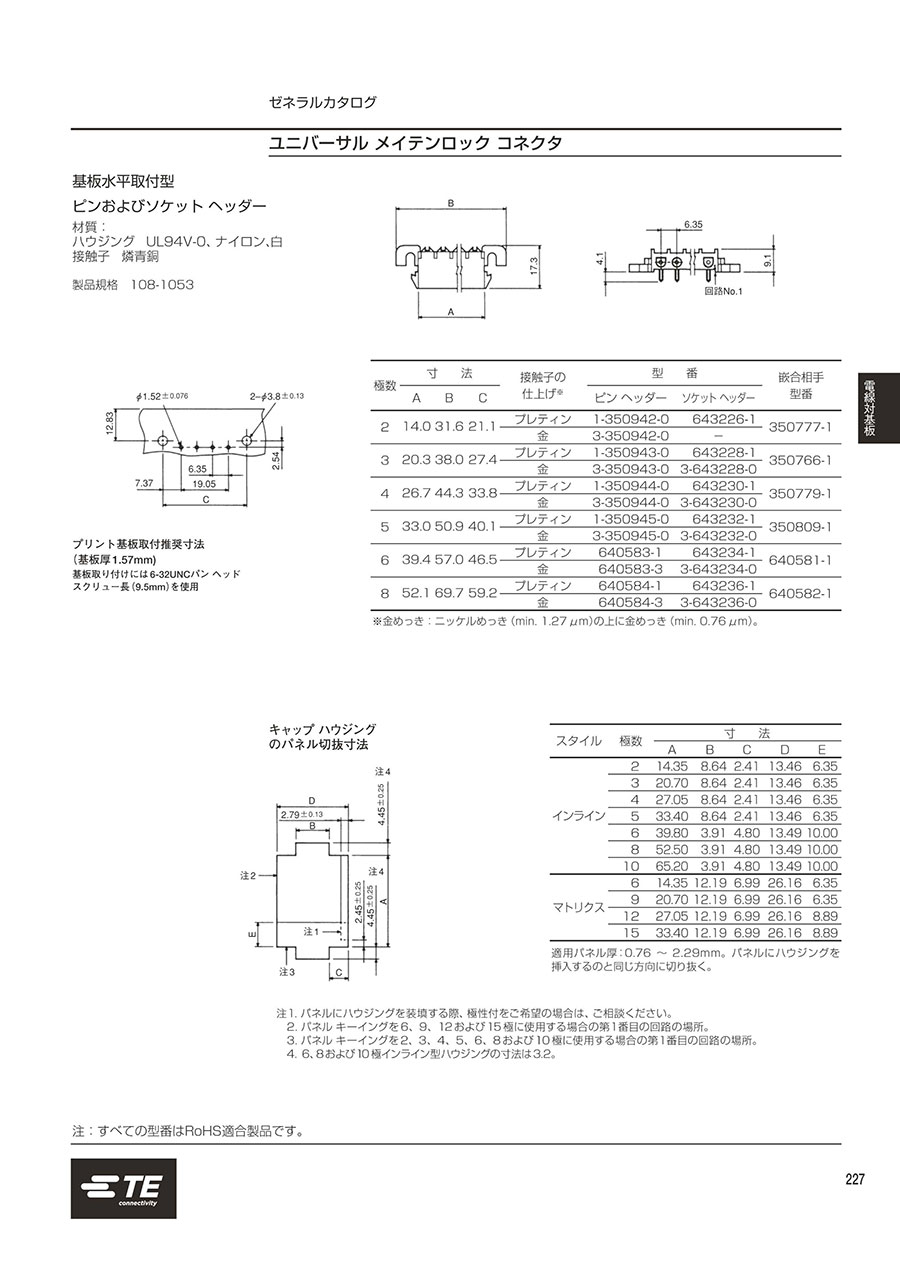

外形図1
外形図2
プリント基板取付推奨寸法（基板厚1.57mm）
基板取り付けには6-32UNCパン ヘッド
スクリュー長（9.5mm）を使用
| 極数 | 寸法 | 接触子の 仕上げ※ | 型番 | 嵌合相手 型番 | |||
|---|---|---|---|---|---|---|---|
| A | B | C | ピンへッダー | ソケットへッダー | |||
| 2 | 14.0 | 31.6 | 21.1 | プレティン | 1-350942-0 | 643226-1 | 350777-1 |
| 金 | 3-350942-0 | - | |||||
| 3 | 20.3 | 38.0 | 27.4 | プレティン | 1-350943-0 | 643228-1 | 350766-1 |
| 金 | 3-350943-0 | 3-643228-0 | |||||
| 4 | 26.7 | 44.3 | 33.8 | プレティン | 1-350944-0 | 643230-1 | 350779-1 |
| 金 | 3-350944-0 | 3-643230-0 | |||||
| 5 | 33.0 | 50.9 | 40.1 | プレティン | 1-350945-0 | 643232-1 | 350809-1 |
| 金 | 3-350945-0 | 3-643232-0 | |||||
| 6 | 39.4 | 57.0 | 46.5 | プレティン | 640583-1 | 643234-1 | 640581-1 |
| 金 | 640583-3 | 3-643234-0 | |||||
| 8 | 52.1 | 69.7 | 59.2 | プレティン | 640584-1 | 643236-1 | 640582-1 |
| 金 | 640584-3 | 3-643236-0 | |||||
- ※ 金めっき：ニッケルメッキ（min.1.27μm）の上に金めっき（min.0.76μm）。
キャップ ハウジングのパネル切抜寸法
| ス夕イル | 極数 | 寸法 | ||||
|---|---|---|---|---|---|---|
| A | B | C | D | E | ||
| インライン | 2 | 14.35 | 8.64 | 2.41 | 13.46 | 6.35 |
| 3 | 20.70 | 8.64 | 2.41 | 13.46 | 6.35 | |
| 4 | 27.05 | 8.64 | 2.41 | 13.46 | 6.35 | |
| 5 | 33.40 | 8.64 | 2.41 | 13.46 | 6.35 | |
| 8 | 52.50 | 3.91 | 4.80 | 13.49 | 10.00 | |
| マトリクス | 6 | 14.35 | 12.19 | 6.99 | 26.16 | 6.35 |
| 9 | 20.70 | 12.19 | 6.99 | 26.16 | 6.35 | |
| 12 | 27.05 | 12.19 | 6.99 | 26.16 | 8.89 | |
| 15 | 33.40 | 12.19 | 6.99 | 26.16 | 8.89 | |
適用パネル厚：0.76 ～ 2.29mm。パネルにハウジングを挿入するのと同じ方向に切り抜く。
注1:パネルにハウジングを装填する際、極性付をご希望の場合は、ご相談ください。
注2:パネル キーイングを6、9、12および15極に使用する場合の第1番目の回路の場所。
注3:パネル キーイングを2、3、4、5、6、8および10極に使用する場合の第1番目の回路の場所。
注4:6、8および10極インライン型ハウジングの寸法は3.2。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
606円333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
684円376円 ( 414円 ) | 在庫品1日目当日出荷可能 |
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
97円 ( 107円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
49円 ( 54円 ) | 在庫品1日目当日出荷可能 |
38円 ( 42円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,096円 ( 1,206円 ) | 在庫品1日目当日出荷可能 |
1,243円435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
1,364円477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
171円 ( 188円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 在庫品1日目当日出荷可能 |
327円 ( 360円 ) | 在庫品1日目当日出荷可能 |
761円 ( 837円 ) | 在庫品1日目当日出荷可能 |
994円 ( 1,093円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
158円 ( 174円 ) | 在庫品1日目当日出荷可能 |
149円 ( 164円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 在庫品1日目当日出荷可能 |
179円 ( 197円 ) | 在庫品1日目当日出荷可能 |
182円 ( 200円 ) | 在庫品1日目当日出荷可能 |
781円 ( 859円 ) | 在庫品1日目当日出荷可能 |
857円299円 ( 329円 ) | 在庫品1日目当日出荷可能 |
899円 ( 989円 ) | 在庫品1日目当日出荷可能 |
145円116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
147円95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
994円248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
168円109円 ( 120円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
より堅牢で高い電圧に耐えるよう設計されたユニバーサルメイテンロック。
【特長】
・無数のキーイング組合せが可能。
・ピンとソケットは同一ハウジング内で混用可能。
・ピン、ソケットとも電源配線に使用可能で、ハウジングはロッキングが確実。
・UL、CSA規格適合。
【用途】
・コンピュータ、事務機、家庭用遊技機器、電気器具、自動販売機、その他商業用装置。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
