ミニ・ユニバーサル・メイテンロック・コネクタ【1～20個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 71円～1,840円特別価格
- 税込単価
- 78円～2,024円特別価格
より低価格で機器内高密度配線可能な小型コネクタ。【特長】・ハウジング、接触子と...
詳細情報を確認する- コネクタ形状
- 角型
- コネクタシリーズ頭文字
- カタカナ
- カタカナ
- ミニユニバーサルメーテンロック
- 適用ピン・コンタクト
- オス/メス兼用
- 定格電流 (A)
- 7
- 定格電圧 (V)
- 300
- 電線接続方法
- 圧着
- 接続方向
- ストレート
- 保護機能(耐環境性)
- 無
- 代表規格
- UL / TUV / CSA
- 種類
- ハウジング
- ピッチ (mm)
- 4.2
- 適用電線サイズ (AWG)
- 26/24/22/20/18/16
- 色
- 自然色
- シリーズ
- メイテンロック・ミニユニバーサル
- 使用温度範囲 (℃)
- -20～+105
- 許容電流補足
- AWG18または0.75mm2時
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品仕様
製品仕様
接触子（ピン直径1mm）
| 適用電線 | 絶縁被 覆外径 | 材質と仕上げ | 連鎖状接触子型番 | バラ状接触子形番 | アプリケータ 型番 | 手動工具 型番 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG # | mm2 | ピン | ソケット | ピン | ソケット | |||||
| 26-22 | 0.12～0.35 | 1.2～1.8 | 黄銅 | プレティン | 170359-1 | 170361-1 | 170363-1 | 170365-1 | 2151017-1 | 91529-1 |
| 局部金めっき | 170359-3 | 170361-3 | 170363-3 | 170365-3 | ||||||
| 燐青銅 | プレティン | 170359-4 | 170361-4 | 170363-4 | 170365-4 | |||||
| 22-18 または 22を2本 | 0.3～0.89 または 0.30～0.35 を2本 | 1.5～2.4 または 1.7×2 | 黄銅 | プレティン | 170360-1 | 170362-1 | 170364-1 | 170366-1 | 2151030-1 | 91522-1 |
| 局部金めっき | 170360-3 | 170362-3 | 170364-3 | 170366-3 | ||||||
| 燐青銅 | プレティン | 170360-4 | 170362-4 | 170364-4 | 170366-4 | |||||
| 20-16 または 20を2本 | 0.5～1.3 または 0.5を2本 | 2.0～3.2 または 2.4×2 | 黄銅 | プレティン | 171636-1 | 171637-1 | 171638-1 | 171639-1 | 2151112-1 | 91536-1 |
引抜工具型番: 189727-1
挿入工具型番: 91002-1 ※当社での取扱いがない製品になります
プラグ ハウジング
1極宙吊り型
3極宙吊りおよびパネル取付インライン型
6極パネル取付マトリクス型
2極宙吊りおよびパネル取付インライン型
4極パネル取付マトリクス型
9、12および15極パネル取付マトリクス型
| 極数 | 寸法A | 型番 | 嵌合相手型番 | |||||
|---|---|---|---|---|---|---|---|---|
| ナイロン UL94V-0 | 防水タイプ | ナイロン UL94V-2 | ナイロン UL94V-0 | ナイロン UL94V-2 | ||||
| パネル取付型 | 宙吊り型 | パネル取付型 | 宙吊り型 | |||||
| 1 | - | 172164-1 | - | 172335-1 | - | 172156-1 | - | 172327-1 |
| 2 | - | 172165-1 | 794894-1 | 172336-1 | 172157-1 | 172233-1 | 172328-1 | 172343-1 |
| 3 | - | 172166-1 | - | 172337-1 | 172158-1 | 172234-1 | 172329-1 | 172344-1 |
| 4 | - | 172167-1 | 794805-1 | 172338-1 | 172159-1 | - | 172330-1 | - |
| 6 | - | 172168-1 | 794895-1 | 172339-1 | 172160-1 | - | 172331-1 | - |
| 9 | 14.0 | 172169-1 | - | 172340-1 | 172161-1 | - | 172332-1 | - |
| 12 | 18.2 | 172170-1 | - | 172341-1 | 172162-1 | - | 172333-1 | - |
| 15 | 22.4 | 172171-1 | - | 172342-1 | 172163-1 | - | 172334-1 | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
91円 ( 100円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
115円 ( 127円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
93円 ( 102円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
1,840円 ( 2,024円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
79円55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
129円83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
71円 ( 78円 ) | 在庫品1日目当日出荷可能 |
77円 ( 85円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
107円 ( 118円 ) | 在庫品1日目当日出荷可能 |
132円 ( 145円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
79円 ( 87円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
より低価格で機器内高密度配線可能な小型コネクタ。
【特長】
・ハウジング、接触子ともに小型で、機器内の高密度配線を可能に。
・同一ハウジングに、ピンおよびソケット接触子を収納可能。
・接触子はハウジングの完全独立隔壁により、ピン、ソケットどちらでも電線側配線に使用可能。
・確実なロッキング、誤嵌合防止機構、簡単なパネル取付けなど各種の優れたハウジング設計。
【用途】
・コンピュータ、事務機、家庭用遊技機器、電気器具、自動販売機、その他商業用装置。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

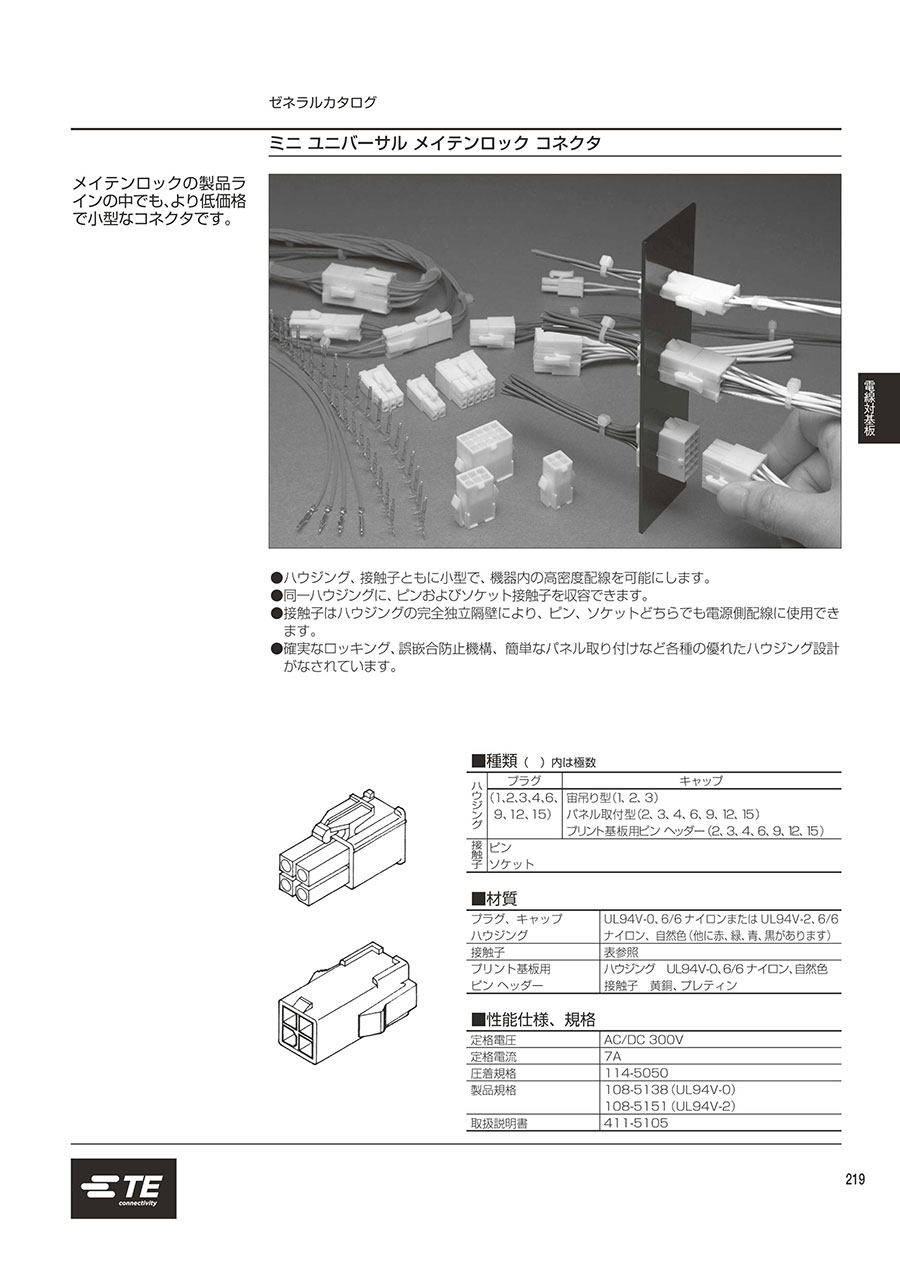

カタログ
