コマーシャル・メイテンロック・コネクタ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 26円～1,467円特別価格
- 税込単価
- 29円～1,614円特別価格
全体が非常に小型軽量、しかも経済的で機器の高密度化を可能にするナイロンコネクタ...
詳細情報を確認する- コネクタ形状
- 角型
- コネクタシリーズ頭文字
- カタカナ
- カタカナ
- コマーシャルメーテンロック
- 定格電圧 (V)
- 250
- 接続方向
- ストレート
- 保護機能(耐環境性)
- 無
- 代表規格
- UL / CSA
- 色
- 自然色
- 使用温度範囲 (℃)
- -55～+85
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

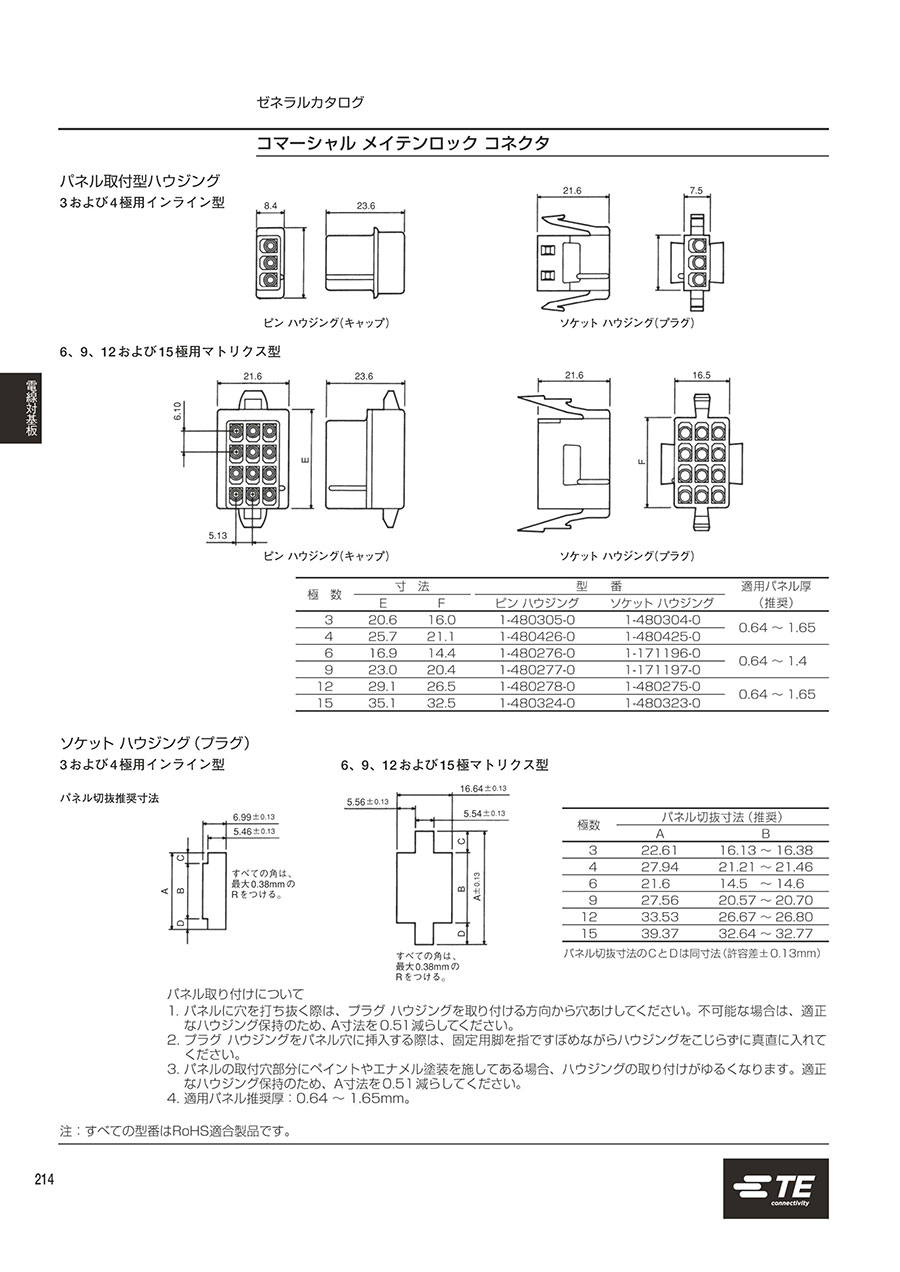

商品情報
製品仕様
3および4極ハウジング:インライン型
ピン・ハウジング（キャップ）
ソケット・ハウジング（キャップ）
6，9，12および15極ハウジング:マトリックス型
ピン・ハウジング（キャップ）
ソケット・ハウジング（キャップ）
| 極数 | 寸法 | 型番 | 適用パネル厚 | ||
|---|---|---|---|---|---|
| E | F | ピン・ハウジング | ソケット・ハウジング | ||
| 3 | 20.6 | 16.0 | 1-480305-0 | 1-480304-0 | 0.64～1.65 |
| 4 | 25.7 | 21.1 | 1-480426-0 | 1-480425-0 | |
| 3-480426-0※ | 3-480425-0※ | ||||
| 6 | 16.9 | 14.4 | 1-480276-0 | 1-171196-0 | 0.64～1.4 |
| 9 | 23.0 | 20.4 | 1-480277-0 | 1-171197-0 | |
| 12 | 29.1 | 26.5 | 1-480278-0 | 1-480275-0 | 0.64～1.65 |
| 15 | 35.1 | 32.5 | 1-480324-0 | 1-480323-0 | |
- ※ ハウジングの材質の定格温度が125℃
ソケット・ハウジング用パネル切抜寸法
3および4極
6，9，12および15極
| 極数 | 寸法 | |
|---|---|---|
| A | B | |
| 3 | 22.61 | 16.13～16.38 |
| 4 | 27.94 | 21.21～21.46 |
| 6 | 21.34 | 14.48～14.61 |
| 9 | 27.31 | 20.57～20.70 |
| 12 | 33.53 | 26.67～26.80 |
| 15 | 39.37 | 32.64～32.77 |
パネルの取付について
- 1.パネルに穴を打抜く際は、プラグ・ハウジングを取付ける方向から穴あけすること。もし不可能な場合は、適正なハウジング保持のためにA寸法を0.51mm減らすこと。
- 2.プラグ・ハウジングをパネル穴に挿入する際は、固定用脚を指ですぼめながらハウジングをこじらずに真直に入れること。
- 3.パネルの取付穴部分にペイントやエナメル塗装を施してある場合は、ハウジングの取付けがゆるくなる。適正なハウジング保持のためには、A寸法を0.51mm減らすこと。
- 4.パネルの厚さ 0.6～1.65mm。
製品仕様
6および9極:マトリックス型
6極キャップ
型番:171383-1
6極プラグ
型番:171382-1
9極キャップ
型番:171268-1
9極プラグ
型番:171267-1
パネル切抜寸法（プラグ・ハウジング）
3および4極
6，9，12および15極
6および9極:パネル取付寸法
パネル取付について
- 1.適用パネル厚:0.80～1.65mm。
- 2.プラグ・ハウジングを挿入する方向からパネル穴あけをすること。
- 3.寸法公差は±0.1mm。
- 4.切抜型の角は6極が最大0.2R、9および15極が最大0.4R。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
167円 ( 184円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
158円 ( 174円 ) | 在庫品1日目当日出荷可能 |
187円 ( 206円 ) | 在庫品1日目当日出荷可能 |
162円56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
81円 ( 89円 ) | 5日目 |
152円 ( 167円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
115円 ( 127円 ) | 在庫品1日目当日出荷可能 |
117円 ( 129円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
26円 ( 29円 ) | 在庫品1日目当日出荷可能 |
87円69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
149円119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
1,467円880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
469円 ( 516円 ) | 在庫品1日目当日出荷可能 |
184円 ( 202円 ) | 在庫品1日目当日出荷可能 |
224円112円 ( 123円 ) | 在庫品1日目当日出荷可能 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
1,046円 ( 1,151円 ) | 在庫品1日目当日出荷可能 |
163円 ( 179円 ) | 5日目 |
詳細情報
基本情報
全体が非常に小型軽量、しかも経済的で機器の高密度化を可能にするナイロンコネクタ。
【特長】
・完全極性付きナイロン・ハウジング。
・接触子孔の識別が容易で、安定・自己芯合わせ機構が内蔵されている。
・ロッキング機構はハウジング設計の完全な一部。
・コネクタ両半分が厳しい振動、衝撃条件下でしっかり保持。
・小型軽量、機器の高密度化可能なコネクタ。
【用途】
・家電製品、事務機
