Φ16 押しボタンスイッチ AH164・165・165-2形

φ16シリーズ 押しボタンスイッチ AH164／165／165-2形の特長

接点数の追加交換が容易

ホルダユニットの上下にある掛合腕を押さえることにより、容易にホルダユニットは外れる。接点数の追加やユニットの交換が可能。

閉鎖形・防油形シリーズを準備

閉鎖形（AH164）と防油形（AH165、AH165-2）のシリーズで、工作機械からOA機器まで、あらゆる機器に使用可能。

奥行寸法が統一

パネルの奥行寸法は表示灯は24mm、表示灯以外は42.5mmに統一されている。盤の厚みを縮少することが可能となり、また端子位置もすべて背面に出るので配線作業が容易。

記名表示が簡単

乳白記名板が入っているので、記名板に彫刻することが可能。また、専用の記名シートは接着剤が塗布してあり、簡単に記名板に貼り付けられる。

標準品で、海外規格の認証を取得

標準品で、UL/CSA規格の認証、TUVによるEN規格の認証を取得しており、輸出される機器への採用に最適。

独自のスライド構造による高い接触信頼性



金貼り接点とスライド構造の組み合わせによってICレベル（5V1mA）を可能としている。両切り接点で接点ギャップ1mm以上を確保。



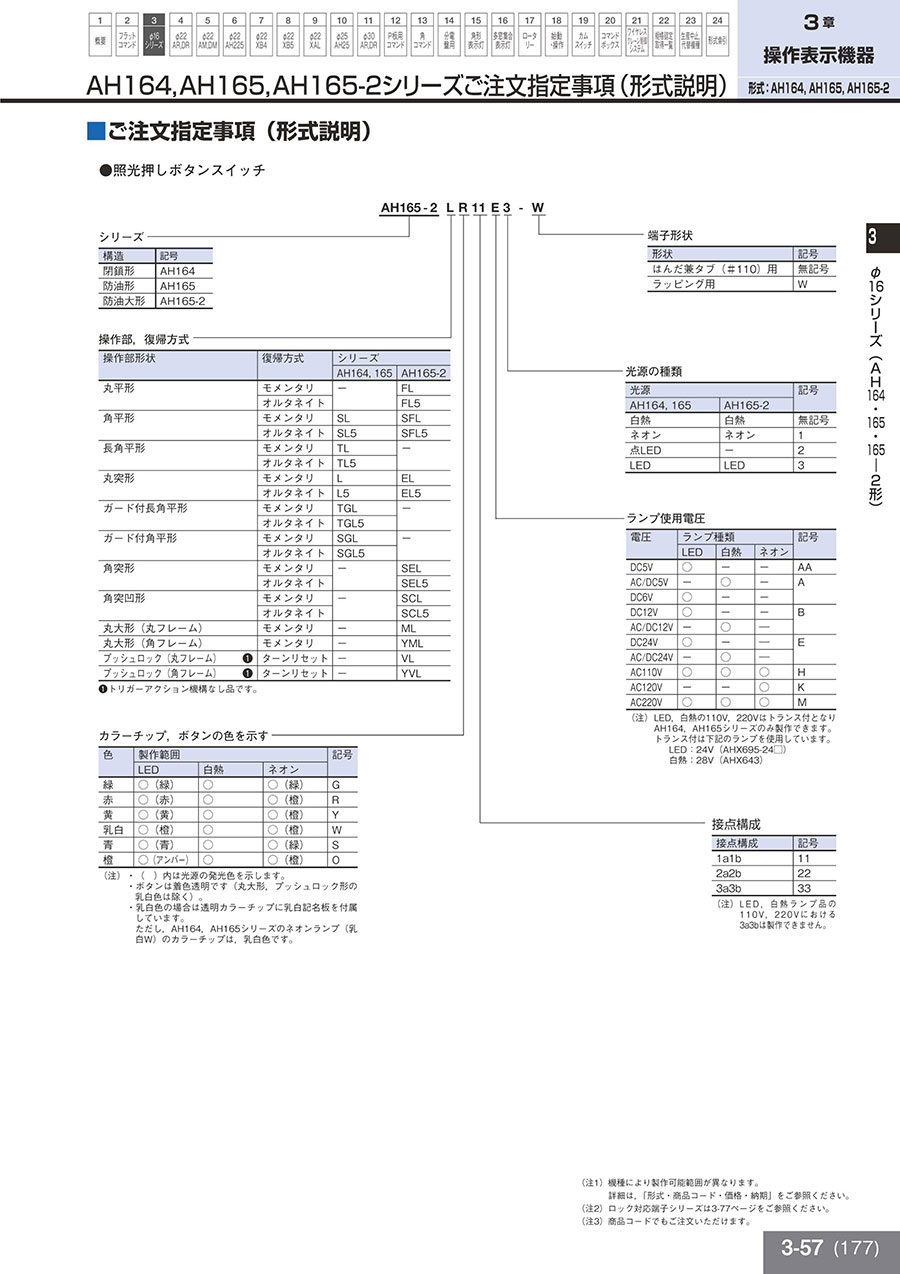

φ16シリーズ 押しボタンスイッチ AH164／165／165-2形の寸法例

照光押しボタンスイッチ（例：AH164-L□/AH165-L□）



（単位：mm）





仕様変更のお知らせ

■変更概要
対象製品：コマンドスイッチ、表示灯の一部
変更部分：主に操作部、表示部
変更内容：①外観デザインの変更、②構造の変更、③材料の変更
変更実施時期：22年11月より順次実施予定（新旧混在出荷となる恐れがございます。予めご了承ください。）


  ■詳細：AH16□　押しボタン・AH16□-2　押しボタン

従来品	変更品
【外観】	【外観】
【構造】	【構造】
【材料】 部品名 材料 カラーチップ（丸平、丸突、角平、角突） PMMA 記名板（丸平、丸突、角平、角突） PMMA 押しボタン（丸、角、照光・非照光共用突） PC パッキン（押しボタン用） NBR パッキン（押棒用） NBR フレーム PBT ローゼット（丸、角） PBT	【材料】 部品名 材料 カラーチップ（丸平、丸突、角平、角突）※色合い変更あり PAR 記名板（丸平、丸突、角平、角突） PMMA 押しボタン（丸、角、照光・非照光共用突） PBT パッキン （押しボタン、押棒一体形） シリコーン フレーム PBT ローゼット（丸、角） PBT

  ■詳細：AH16□ 照光押しボタン

従来品	変更品
【外観】	【外観】
【構造】	【構造】
【材料】 部品名 材料 カラーチップ（丸、正角、長角） PCT-G 記名板（丸、正角、長角） PMMA 拡散板（丸、正角、長角） PC LED球用押しボタン（丸、正角、長角） PC 白熱電球用押しボタン（丸、正角、長角） PC パッキン（押しボタン用） NBR パッキン（押棒用） NBR	【材料】 部品名 材料 カラーチップ（丸、正角、長角）※色合い変更あり PAR 記名板（丸、正角、長角） PMMA 拡散板（丸、正角、長角） PMMA LED、白熱共用押しボタン （丸、正角、長角） PBT パッキン （押しボタン、押棒一体形） シリコーン

  ■詳細：AH16□-2 照光押しボタン

従来品	変更品
【外観】	【外観】
【構造】	【構造】
【材料】 部品名 材料 カラーチップ（丸平、丸突、角平、角突） PMMA 記名板（丸平、丸突、角平、角突） PMMA − − 押しボタン（丸、角、照光・非照光共用） PC パッキン（押しボタン用） NBR パッキン（押棒用） NBR フレーム PBT ローゼット（丸、角） PBT	【材料】 部品名 材料 カラーチップ（丸平、丸突、角平、角突）※色合い変更あり PAR 記名板（丸平、丸突、角平、角突） PMMA 拡散板（丸、角） PMMA 押しボタン（丸、角、照光専用） PBT パッキン （押しボタン、押棒一体形） シリコーン フレーム PBT ローゼット（丸、角） PBT
