φ16 コマンドスイッチ 表示灯 AH16形

AH16シリーズ コマンドスイッチ 表示灯の特長

接点数の追加交換が容易

ホルダユニットの上下にある掛合腕を押さえることにより、容易にホルダユニットは外れる。接点数の追加やユニットの交換が可能。

閉鎖形・防油形シリーズを準備

閉鎖形（AH164）と防油形（AH165）のシリーズで、工作機械からOA機器まで、あらゆる機器に使用可能。

奥行寸法が統一

パネルの奥行寸法は表示灯は24mm、表示灯以外は42.5mmに統一されている。盤の厚みを縮少することが可能となり、また端子位置もすべて背面に出るので配線作業が容易。

記名表示が簡単

乳白記名板が入っていますので、記名板に彫刻することが可能。また、専用の記名シートは接着剤が塗布してあり、簡単に記名板に貼り付けられる。

独自のスライド構造による高い接触信頼性

金貼り接点とスライド構造の組み合わせによってICレベル（5V1mA）を可能としている。両切り接点で接点ギャップ1mm以上を確保している。

標準品で、海外規格の認証を取得

標準品で、UL/CSA規格の認証、TÜVによるEN規格の認証を取得しており、輸出される機器への採用に最適。中国CCC対応品も用意。

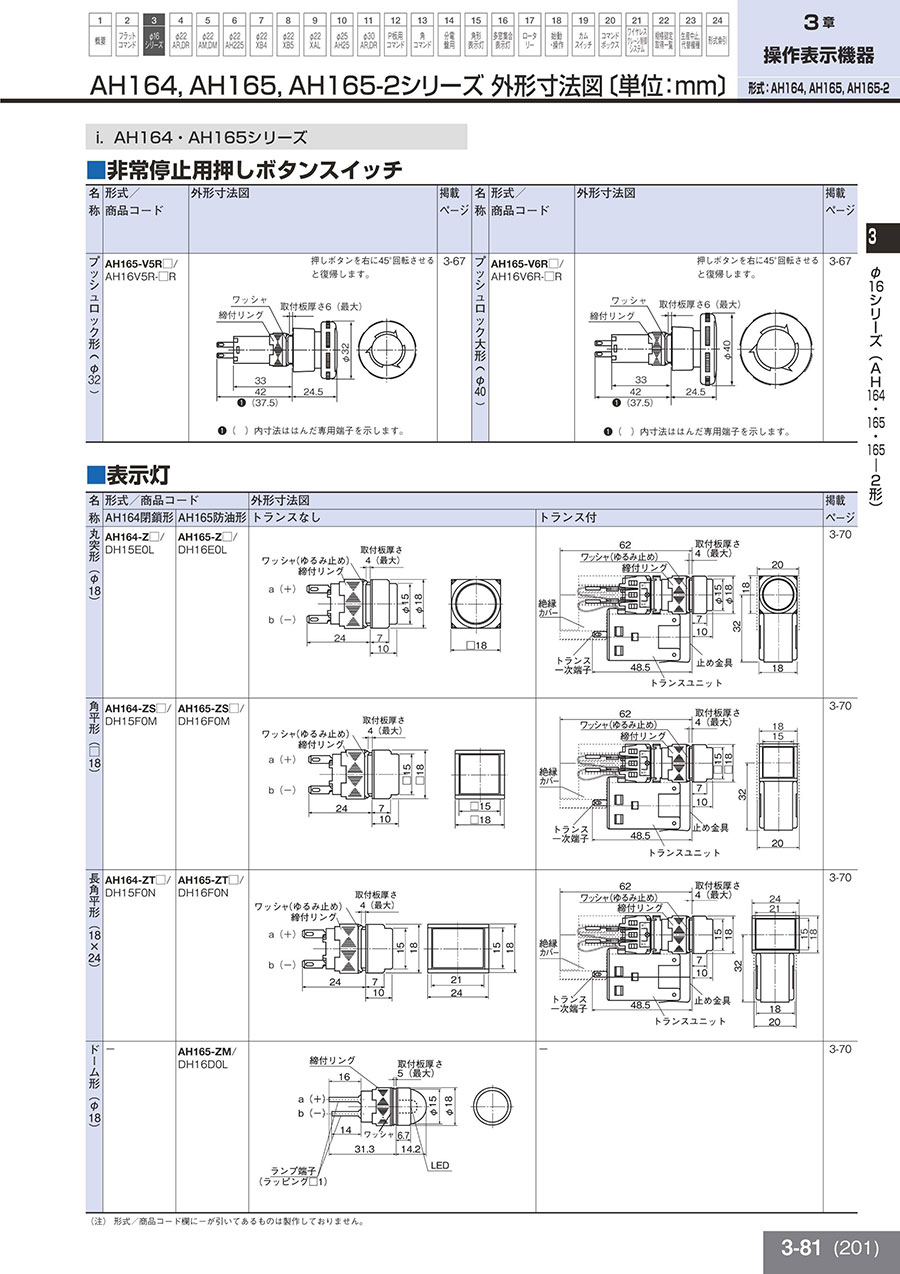

AH16シリーズ コマンドスイッチ 表示灯の寸法



仕様変更のお知らせ

■変更概要
対象製品：コマンドスイッチ、表示灯の一部
変更部分：主に操作部、表示部
変更内容：①外観デザインの変更、②構造の変更、③材料の変更
変更実施時期：22年11月より順次実施予定（新旧混在出荷となる恐れがございます。予めご了承ください。）

  ■詳細：AH16□ 表示灯

従来品	変更品
【外観】	【外観】
【構造】	【構造】
【材料】 部品名 材料 カラーチップ（丸、正角、長角） PCT-G 記名板（丸、正角、長角） PMMA 拡散板（丸、正角、長角） PC LED球用押しボタン（丸、正角、長角） PC 白熱電球用押しボタン（丸、正角、長角） PC パッキン（押しボタン用） NBR パッキン（押棒用） NBR	【材料】 部品名 材料 カラーチップ（丸、正角、長角）※色合い変更あり PAR 記名板（丸、正角、長角） PMMA 拡散板（丸、正角、長角） PMMA LED、白熱共用押しボタン （丸、正角、長角） PBT パッキン （押しボタン、押棒一体形） シリコーン

  ■詳細：AH16□-2 表示灯

従来品	変更品
【外観】	【外観】
【構造】	【構造】
【材料】 部品名 材料 カラーチップ（丸平、丸突、角平、角突） PMMA 記名板（丸平、丸突、角平、角突） PMMA − − 押しボタン（丸、角、照光・非照光共用） PC パッキン（押しボタン用） NBR パッキン（押棒用） NBR フレーム PBT ローゼット（丸、角） PBT	【材料】 部品名 材料 カラーチップ（丸平、丸突、角平、角突）※色合い変更あり PAR 記名板（丸平、丸突、角平、角突） PMMA 拡散板（丸、角） PMMA 押しボタン（丸、角、照光専用） PBT パッキン （押しボタン、押棒一体形） シリコーン フレーム PBT ローゼット（丸、角） PBT
