防水コネクタ WTシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,611円～8,504円特別価格
- 税込単価
- 2,872円～9,354円特別価格

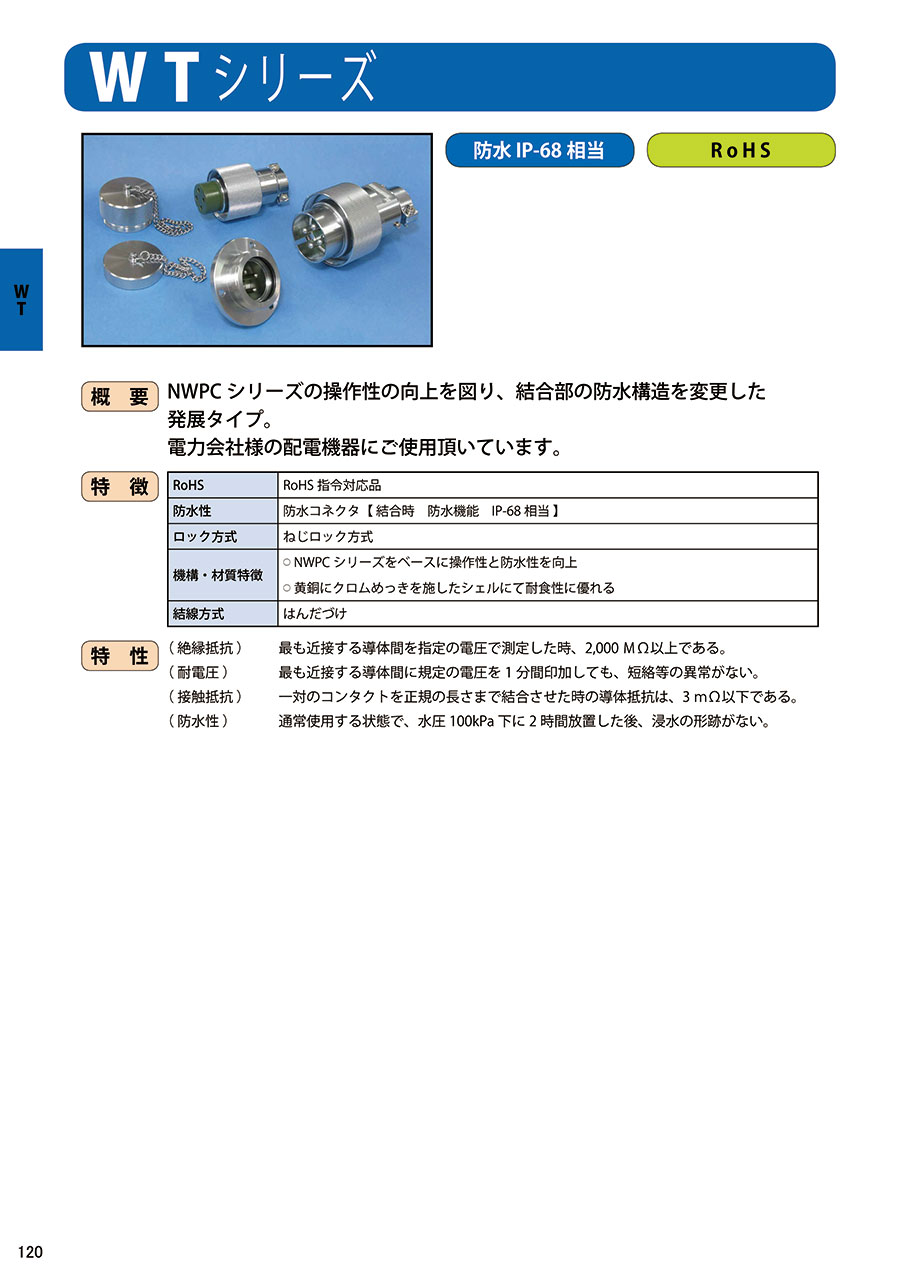

Oリング軸シール構造を採用した防水性能に優れた丸型コネクタ【特長】・NWPCシ...
詳細情報を確認する商品情報
製品仕様
| 材質 | 処理 | |
|---|---|---|
| シェル | 黄銅 | クロムめっき |
| 絶縁体 | エポキシ樹脂 | - |
| コンタクト | 銅合金 | シェルサイズ30:ニッケルめっき シェルサイズ40,44:銀めっき シェルサイズ30(コンタクト数7H,13):金めっき |
| パッキン | 合成ゴム | - |
材質及び処理
- 防水コネクタ【 結合時 防水機能 IP-68 相当 】
- ロック方式 ねじロック方式
- NWPCシリーズをベースに操作性と防水性を向上
- 黄銅にクロムめっきを施したシェルにて耐食性に優れる
- 結線方式 はんだづけ
特性
- 絶縁抵抗:最も近接する導体間を指定の電圧で測定した時、2000mΩ以上である。
- 耐電圧:最も近接する導体間に規定の電圧を1分間印加しても、短絡等の異常がない。
- 接触抵抗:一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3mΩ以下である。
- 防水性:通常使用する状態で、水圧100kPa下に2時間放置した後、浸水の形跡がない。
プラグとレセプタクルの外形図と寸法
Pプラグ（ストレート）
写真と図はシェルサイズ30
寸法図
| シェル サイズ | 品名(■はコンタクト数) | 標準寸法 | ||||||
|---|---|---|---|---|---|---|---|---|
| 正芯(ソケットコンタクト) | A | C | D | E | F | G | H | |
| 30 | WT-30■-P□ | M40×1 | 64 | φ43 | 14 | φ25.5 | φ30 | 13 |
| 40 | WT-40■-P□ | M50×1.5 | 76 | φ53 | 16 | φ35.2 | φ38 | 21 |
PMプラグ（ストレート）
写真と図はシェルサイズ30
寸法図
| シェル サイズ | 品名(■はコンタクト数) | 標準寸法 | ||||||
|---|---|---|---|---|---|---|---|---|
| 逆芯(ピンコンタクト) | A | C | D | E | F | G | H | |
| 30 | WT-30■-PM□ | M40×1 | 66 | φ43 | 16 | φ25.3 | φ30 | 13 |
| 44 | WT-44■-PM□ | M55×1.5 | 77 | φ58 | 17 | φ39 | φ43.5 | 21 |
Rレセプタクル
RレセプタクルはシェルWT-30を参照
寸法図
WT-40を参照
寸法図
| シェル サイズ | 品名(■はコンタクト数) | 標準寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 正芯(ピンコンタクト) | A | B | C | D | E | F | G | H | I | J | K | L | |
| 30 | WT-30■-R | M40×1 | 35～35.5 | φ59 | φ30 | φ26 | 4.5 | 10.5 | 15.5 | φ50 | - | 120゜ | 3-4.5穴 |
| 40 | WT-40■-R | M50×1.5 | 40.7～43 | φ69 | φ40 | φ36 | 5 | 12 | 19 | - | 42.5 | - | 4-4.5穴 |
RFレセプタクル
写真と図はシェルサイズ30
寸法図
写真と図はシェルサイズ44
寸法図
| シェル サイズ | 品名(■はコンタクト数) | 標準寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 逆芯(ソケットコンタクト) | A | B | C | D | E | F | G | H | I | J | K | L | |
| 30 | WT-30■-RF | M40×1 | 36.5～37.5 | φ59 | φ30 | φ26 | 4.5 | 10.5 | 17.5 | φ50 | - | 120゜ | 3-4.5穴 |
| 44 | WT-44■-RF | M55×1.5 | 43.5～48.5 | φ72 | φ44 | φ40 | 5 | 12 | 18 | - | 44.5 | - | 4-4.5穴 |
コネクタ・コンタクト形状組合せについて
【WT】 シリーズの正芯は、PF、RM 等の全形状でコンタクト形状名を省略し、単に P、R 等としている。
- ※ ピンコンタクト品は電極が露出しており、【電源側】に使用した場合には、感電や短絡事故の原因となることが考えられます。 事故防止のため、【電源側】にはソケットコンタクト品を、【受電側】にはピンコンタクト品をご使用下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,789円 ( 7,468円 ) | 在庫品1日目当日出荷可能 |
4,218円1,054円 ( 1,159円 ) | 在庫品1日目当日出荷可能 |
2,961円 ( 3,257円 ) | 在庫品1日目当日出荷可能 |
3,271円 ( 3,598円 ) | 在庫品1日目当日出荷可能 |
2,611円 ( 2,872円 ) | 在庫品1日目当日出荷可能 |
5,782円3,353円 ( 3,688円 ) | 在庫品1日目当日出荷可能 |
5,129円1,795円 ( 1,975円 ) | 在庫品1日目当日出荷可能 |
4,359円1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
8,504円2,126円 ( 2,339円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Oリング軸シール構造を採用した防水性能に優れた丸型コネクタ
【特長】
・NWPCシリーズの操作性の向上を図り、結合部の防水構造を変更した発展タイプ
・シェルに堅牢で耐食性の優れた黄銅+クロムメッキを採用のねじロック方式
【用途】
・土木機械、建設機械等、過酷な屋外環境のケーブル接続に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
