BLWシリーズ 防水コネクタ
- 通常単価(税別)
- 3,080円～8,266円特別価格
- 税込単価
- 3,388円～9,093円特別価格
【特長】・バヨネットロック方式により手首のひねりだけで着脱できる防水コネクタ・FA機器など様々な機械設...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
バヨネットロック方式で着脱が容易な丸型コネクタ
防水性もありFA機器など様々な機械設備に最適
BLWシリーズの概要について

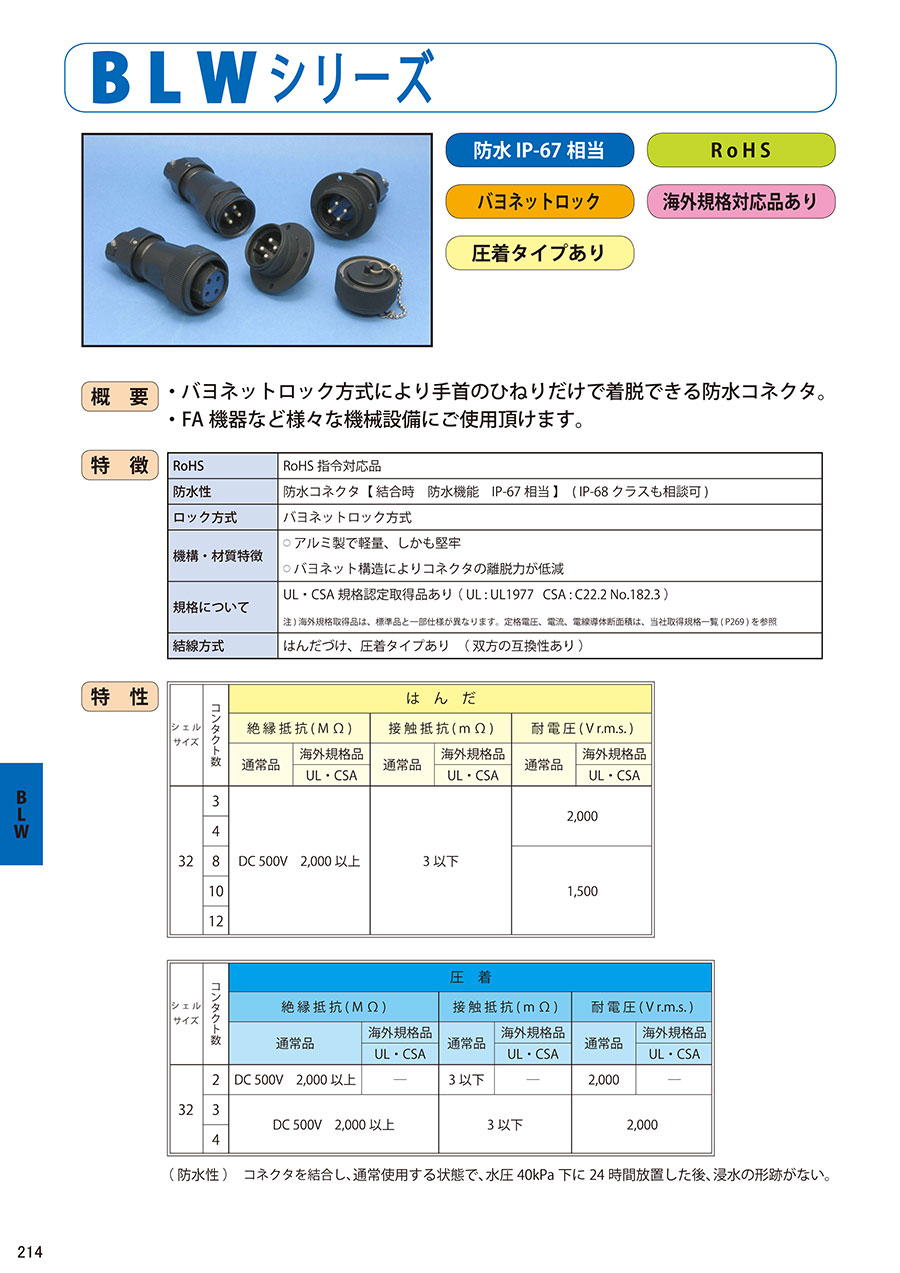

| 防水性 | 防水コネクタ【 結合時 防水機能 IP-67 相当 】(IP-68 クラスも相談可) |
|---|---|
| ロック方式 | バヨネットロック方式 |
| 機構・材質特徴 | ○ アルミ製で軽量、しかも堅牢 ○ バヨネット構造によりコネクタの離脱力が低減 |
| 規格について | UL・CSA 規格認定取得品あり(UL : UL1977 CSA : C22.2 No.182.3) 注)海外規格取得品は、標準品と一部仕様が異なります。 |
| 結線方式 | はんだづけ、圧着タイプあり(双方の互換性あり) |
特徴
| 材 質 | 処 理 | |
|---|---|---|
| シェル | ア ル ミ 合 金 | 特 殊 処 理 |
| 絶 縁 体 | 合 成 樹 脂 | － |
| コンタクト | 銅 合 金 | 銀 め っ き |
| パッキン | 合 成 ゴ ム | － |
材質及び処理
使用温度範囲/-25～+60℃
| シェルサイズ | コ ン タ ク ト 数 | はんだ | |||||
|---|---|---|---|---|---|---|---|
| 絶縁抵抗(MΩ) | 接触抵抗(mΩ) | 耐電圧(Vr.m.s.) | |||||
| 通常品 | 海外規格品 | 通常品 | 海外規格品 | 通常品 | 海外規格品 | ||
| UL・CSA | UL・CSA | UL・CSA | |||||
| 32 | 3 | DC 500V 2,000以上 | 3以下 | 2,000 | |||
| 4 | |||||||
はんだタイプの特性
| シェルサイズ | コ ン タ ク ト 数 | 圧着 | |||||
|---|---|---|---|---|---|---|---|
| 絶縁抵抗(MΩ) | 接触抵抗(mΩ) | 耐電圧(Vr.m.s.) | |||||
| 通常品 | 海外規格品 | 通常品 | 海外規格品 | 通常品 | 海外規格品 | ||
| UL・CSA | UL・CSA | UL・CSA | |||||
| 32 | 3 | DC 500V 2,000以上 | 3以下 | 2,000 | |||
| 4 | |||||||
圧着タイプの特性
防水性
コネクタを結合し、通常使用する状態で、水圧40kPa下に24時間放置した後、浸水の形跡がない
この商品のシリーズについて
PF・PM/プラグ（ストレート）
ケーブルに結線し、相手コネクタ（レセプタクル、アダプタ類）に接続。
RM・RF/レセプタクル/はんだタイプ
機器のパネルなどに取り付けて使用。
相手コネクタ（プラグ類）に接続。
RM・RF/レセプタクル/圧着Cタイプ
AdM・AdF/アダプタ
ケーブルを延長する時に使用する中継タイプで、相手コネクタ（プラグ類）に接続。
Ad(F)M・Ad(F)F/フランジ付きアダプタ
ケーブルを延長する時に使用する中継タイプで、取り付け用のフランジがついたアダプタ。
相手コネクタ（プラグ類）に接続。
この商品の使用上の注意
挿入・抜去について
- ※ 結合していない状態でロックナットをロック方向に回転させないで下さい。
挿入
プラグと相手コネクタ（レセプタクル、アダプタ類）のガイドを合わせロックナットを右へ 120度回転させながら押し込みます。
抜去
図の矢印の向きにロックナットを左へ 120度回転させながら引き抜きます。
- ※ 抜去時には、エンドベルをひねらないで下さい。
結合について
| 結合 | パターン ※ご注意：正芯と逆芯の結合は出来ません |
|---|---|
| ○ | プラグ類⇔レセプタクル【用途：機器に対してケーブルを接続して使用する場合】 プラグ類⇔アダプタ類【用途：ケーブルを延長する時に使用し中継する場合】 |
| × | プラグ類⇔プラグ類 レセプタクル⇔アダプタ類 レセプタクル⇔レセプタクル アダプタ類⇔アダプタ類 |
結合パターンについて
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
8,266円1,653円 ( 1,818円 ) | 在庫品1日目当日出荷可能 |
5,747円 ( 6,322円 ) | 在庫品1日目当日出荷可能 |
5,747円4,022円 ( 4,424円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
3,545円 ( 3,900円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・バヨネットロック方式により手首のひねりだけで着脱できる防水コネクタ
・FA機器など様々な機械設備にご使用頂けます
・特殊表面処理を採用した耐候性に優れた防水コネクタ
・アルミ製で軽量、しかも堅牢
・はんだ付け、圧着タイプあり
【用途】
・屋外機器全般のケーブル接続に最適
