本多通信工業

MRPシリーズ パネル用圧着タイプハウジング

MRPシリーズ パネル用圧着タイプハウジング
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
121円～449円
税込単価
133円～494円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

MRシリーズ アクセサリー

本多通信工業

MRシリーズ アクセサリー
5
通常価格(税別)： 114円 (税込価格：125円)

通常出荷日：在庫品1日目

データ端末機器用として開発された小型多極角形コネクタです。抜群の信頼性を有する...

詳細情報を確認する
  • 種類
    ハウジング
  • 商品種類
    角型
  • シリーズ
    MRP
  • 用途
    パネルマウント
  • 許容電流 (A)
    3
  • 許容電圧 (V)
    AC300
  • 電線接続方法
    圧着
  • 接続方向
    ストレート
  • 保護機能(耐環境性)
    無

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が11型番あります。
    数量：

    商品情報

    堅牢・小型・軽量・高密度化により機器の小型化に最適で信頼の平型端子を採用した角形コネクタ

    MRP- F01タイプ

    MRP- F01タイプ。

    MRP- M01タイプ

    MRP- M01タイプ。

    MRP- F01

    • パネル用圧着タイプ雌ハウジング。


    MRP- M01

    • パネル用圧着タイプ雄ハウジング。

    MRシリーズ 角形コネクタの外形図と寸法

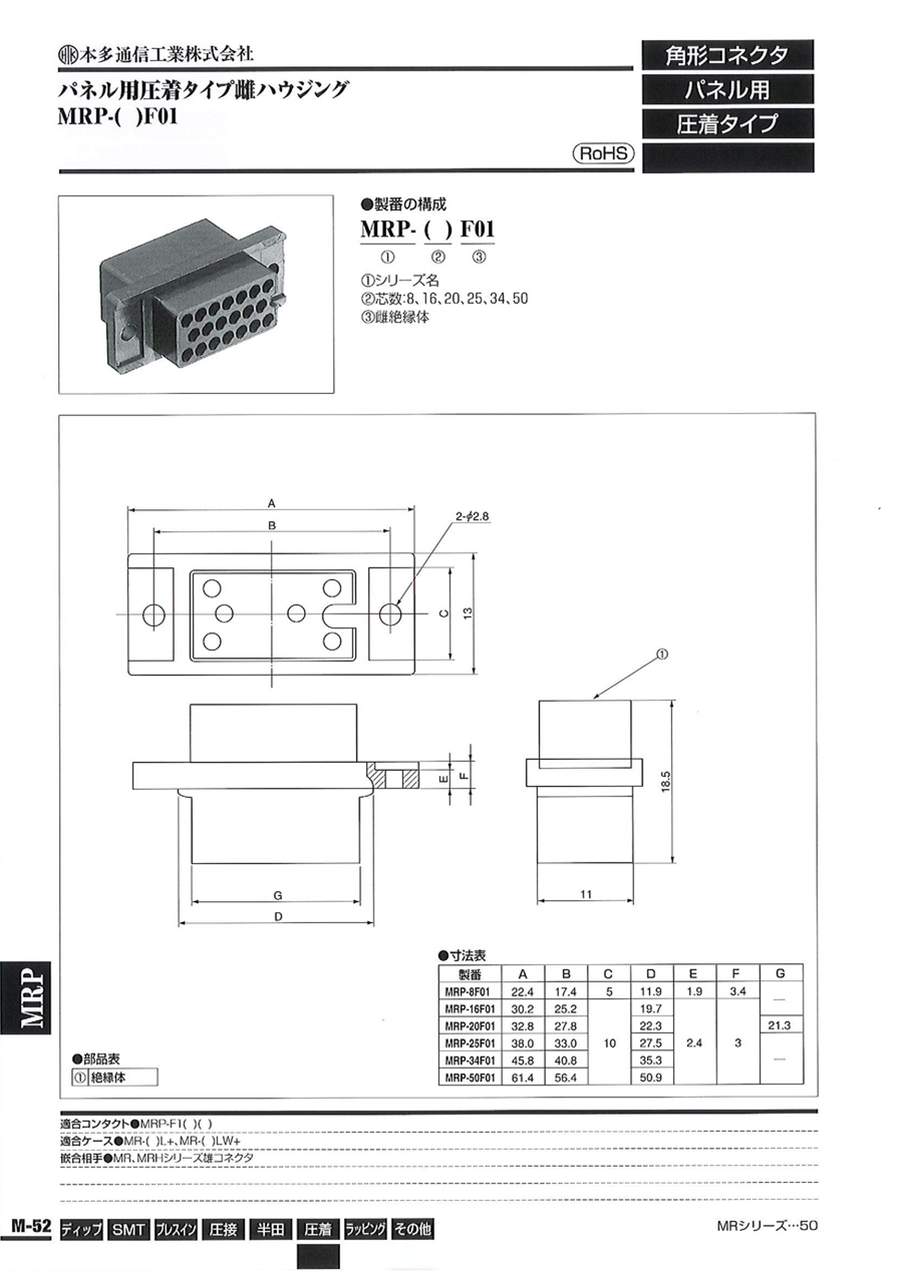

    MRP- F01タイプの外形図と寸法

    MRP-（8～50）F01の寸法図。

    MRP-（8～50）F01の寸法図。



    MRP- F01タイプの部品リスト

    （1）絶縁体（寸法図と対応）

    MRP- F01タイプの寸法表

    製番ABCDEFG
    MRP-8F0122.417.4511.91.93.4―
    MRP-16F0130.225.21019.72.43
    MRP-20F0132.827.822.321.3
    MRP-25F0138.033.027.5―
    MRP-34F0145.840.835.3
    MRP-50F0161.456.450.9

    MRP- M01タイプの外形図と寸法

    MRP-（8～50）M01の寸法図。

    MRP-（8～50）M01の寸法図。



    MRP- M01タイプの部品リスト

    （1）絶縁体（寸法図と対応）

    MRP- M01タイプの寸法表

    製番ABCDEFG
    MRP-8M0122.417.4511.92.83.4―
    MRP-16M0130.225.21019.72.43
    MRP-20M0132.827.822.321.3
    MRP-25M0138.033.027.5―
    MRP-34M0145.840.835.3
    MRP-50M0161.456.450.9

    型番リスト

    表示件数
  • 1
    • 型番
    MRP-8F01
    MRP-8M01
    MRP-16F01
    MRP-16M01
    MRP-20F01
    MRP-20M01
    MRP-25F01
    MRP-25M01
    MRP-34F01
    MRP-34M01
    MRP-50F01

    適合芯数

    (芯)

    適用ピン・コンタクト

    仕様

    注文単位数量

    (個)

    		RoHS?最小発注数量
    8
    メス
    雌絶縁体
    -
    10
    1個
    8
    オス
    雄絶縁体
    100
    10
    100個
    16
    メス
    雌絶縁体
    -
    10
    1個
    16
    オス
    雄絶縁体
    100
    10
    100個
    20
    メス
    雌絶縁体
    -
    10
    1個
    20
    オス
    雄絶縁体
    100
    10
    1個
    25
    メス
    雌絶縁体
    -
    10
    1個
    25
    オス
    雄絶縁体
    100
    10
    100個
    34
    メス
    雌絶縁体
    -
    10
    1個
    34
    オス
    雄絶縁体
    100
    -
    100個
    50
    メス
    雌絶縁体
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    229円
    ( 252円 )
    在庫品1日目当日出荷可能
    121円
    ( 133円 )
    7日目
    332円
    ( 365円 )
    在庫品1日目当日出荷可能
    121円
    ( 133円 )
    7日目
    335円
    ( 369円 )
    在庫品1日目当日出荷可能
    293円
    ( 322円 )
    在庫品1日目当日出荷可能
    331円
    ( 364円 )
    在庫品1日目当日出荷可能
    164円
    ( 180円 )
    7日目
    336円
    ( 370円 )
    在庫品1日目当日出荷可能
    158円
    ( 174円 )
    在庫品1日目当日出荷可能
    449円
    ( 494円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    データ端末機器用として開発された小型多極角形コネクタです。
    抜群の信頼性を有する平型端子を使用しており、経済性を主眼においています。
    【特長】
    ・対環境性にすぐれた防塵機構
    ・衝撃にも耐えられるねじ・バネロックの二重機構
    ・堅牢・小型・軽量・高密度化により機器の小型化に最適
    ・8芯から50芯の豊富なラインナップ、中継タイプのケースも用意
    【用途】
    ・FA制御機器・通信機器・データ端末機器・測定器・医療機器・レジャー機器

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MRPシリーズ パネル用圧着タイプハウジングのレビュー
    4平均満足度：4.01件のレビュー
    電気設備の制御機器に
    4
    満足度：4.02019/08/08
    お客様から図面にてご指定がありましたので、こちらの商品を購入しました。性能において気になる点はなく、想定通りに使用してい...もっと読む
    1人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    QMRP-F102Rのクリンプハイト値はどれくらいでしょうか？
    A
    :下記のようになります。
    ●クリンプハイト値
    ・AWG＃24=0.85～0.91mm
    ・AWG＃26=0.81～0.87mm
    ・AWG＃28=0.78～0.85mm
    QMRP-F102Rの引っ張り強度はどれくらいでしょうか？
    A
    下記のようになります。
    ●引張強度
    ・AWG＃24=35.3N以上
    ・AWG＃26=21.6N以上
    ・AWG＃28=12.7N以上
