HKPシリーズ 2.54mmピッチコネクタ

カタログ |

通常単価(税別): 148円～425円

税込単価: 163円～468円

通常出荷日：在庫品1日目～7日目一部当日出荷可能

小型・高密度化を要求される多くの機器向けに開発されたプリント基板用内部実装用角型コネクタ。【特長】・コ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

本多通信工業

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

2.54mmピッチの小型高密度スルーホールタイプのコネクタ

HKP-10FD2、HKP-20FD2

HKP-24FD2

HKP-5FDS2

2.54mmピッチコネクタの外形図と寸法

HKP-10FD2、HKP-20FD2

HKP-10FD2、HKP-20FD2の寸法図。

製番	A	B
HKP-10FD2	10.16	13.30
HKP-20FD2	22.86	26.00

HKP-10FD2、HKP-20FD2の寸法表。

①	絶縁体
②	コンタクト

HKP-10FD2、HKP-20FD2の部品表。

HKP-24FD2

HKP-24FD2の寸法図。

製番	A	B
HKP-24FD2	27.94	31.08

HKP-24FD2の寸法表。

①	絶縁体
②	コンタクト

HKP-24FD2の部品表。

HKP-5FDS2

HKP-5FDS2の寸法図。

製番	A	B
HKP-5FDS2	10.16	13.30

HKP-5FDS2の寸法。

①	絶縁体
②	コンタクト

HKP-5FDS2の部品表。

フロー温度プロファイル（参考値）

本記載の温度プロファイルは、あくまで参考値であり、基板の大きさなどにより条件が異なり、該当しない場合がございますので、事前に実装確認等の評価をお願い致します。

型番リスト

表示件数

型番

適用ピン・コンタクト

ピン数

特長

使用ピン・コンタクトサイズ

(mm)

RoHS?

最小発注数量

メス(ソケット)	5	ディップタイプ（1列）	0.6×0.25	10	100個
メス(ソケット)	10	ディップタイプ（2列）	0.6×0.25	-	100個
メス(ソケット)	20	ディップタイプ（2列）	0.6×0.25	10	100個
オス(プラグ)	20	ディップタイプ（2列）	□0.635	10	100個

通常単価(税別) (税込単価)	通常出荷日

148円 ( 163円 )	7日目
198円 ( 218円 )	在庫品1日目当日出荷可能
425円 ( 468円 )	7日目
185円 ( 204円 )	7日目

詳細情報

基本情報

基本情報

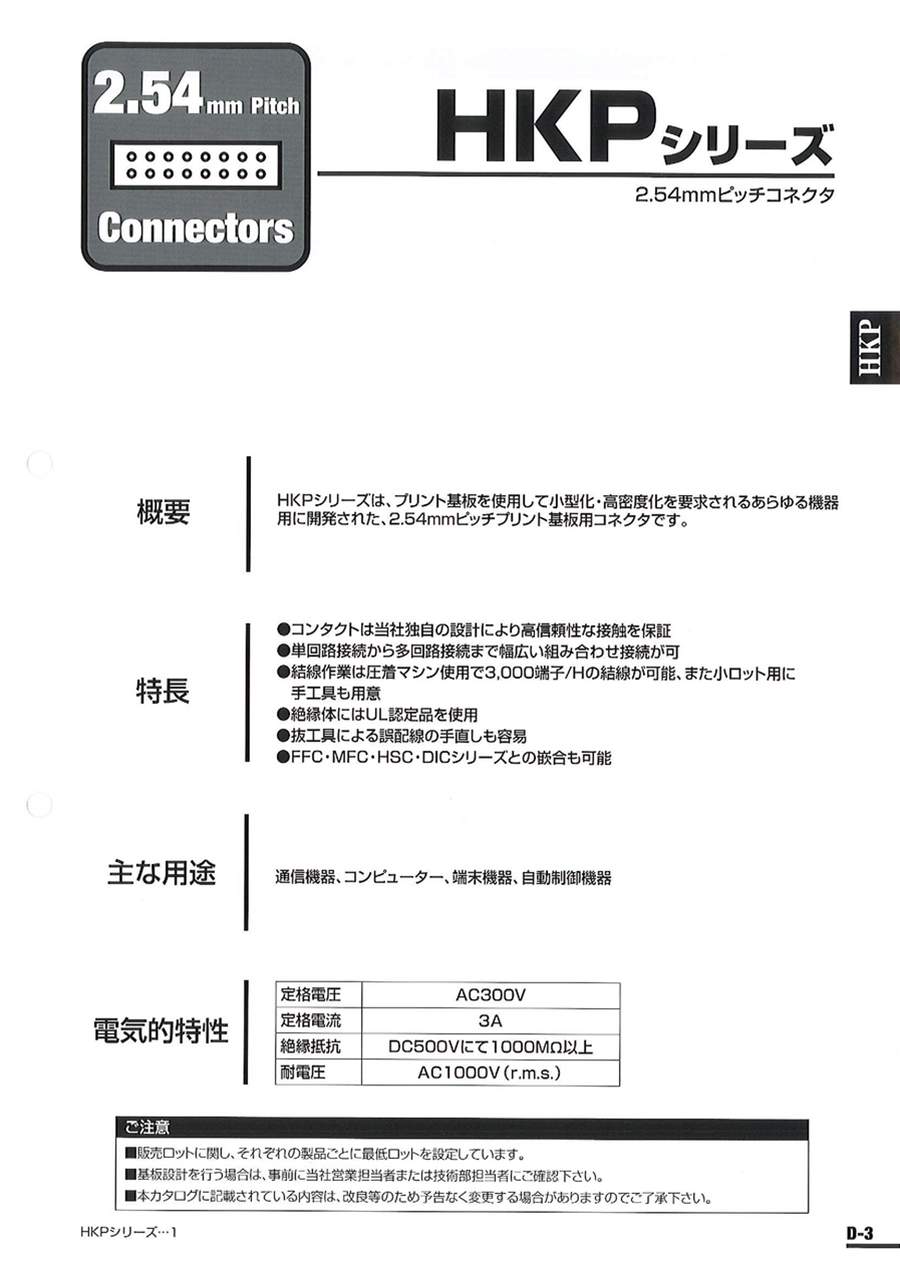

小型・高密度化を要求される多くの機器向けに開発されたプリント基板用内部実装用角型コネクタ。
【特長】
・コンタクトは独自の設計により高信頼性の接触を保証
・単回路接続から多回路接続まで幅広組み合わせ接続が可
・豊富な芯数
・基板間の選択が可能
・抜工具による誤配線の手直しも容易
・FFC、DICコネクタと嵌合可能
・結線作業は圧着マシン使用で3,000端子/Hの結線が可能、また小ロット用に手工具も用意
・絶縁体にはUL認定品を使用
【用途】
・通信機器、コンピューター、端末機器、自動制御機器、OA機器、FA機器、計測機器、各種小型機器などに利用可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

HKPシリーズ 2.54mmピッチコネクタのレビュー

この商品のレビューはありません
