アルミシャーシ ACシリーズ
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 2,705円～7,146円特別価格
- 税込単価
- 2,976円～7,861円特別価格
【特長】ACシリーズ用のアルミシャーシです。シャーシの穴加工、クリンチングスペ...
詳細情報を確認する- 材質
- アルミ
- 色/表面処理
- 無処理
- H (mm)
- 17
未確定：候補が5型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

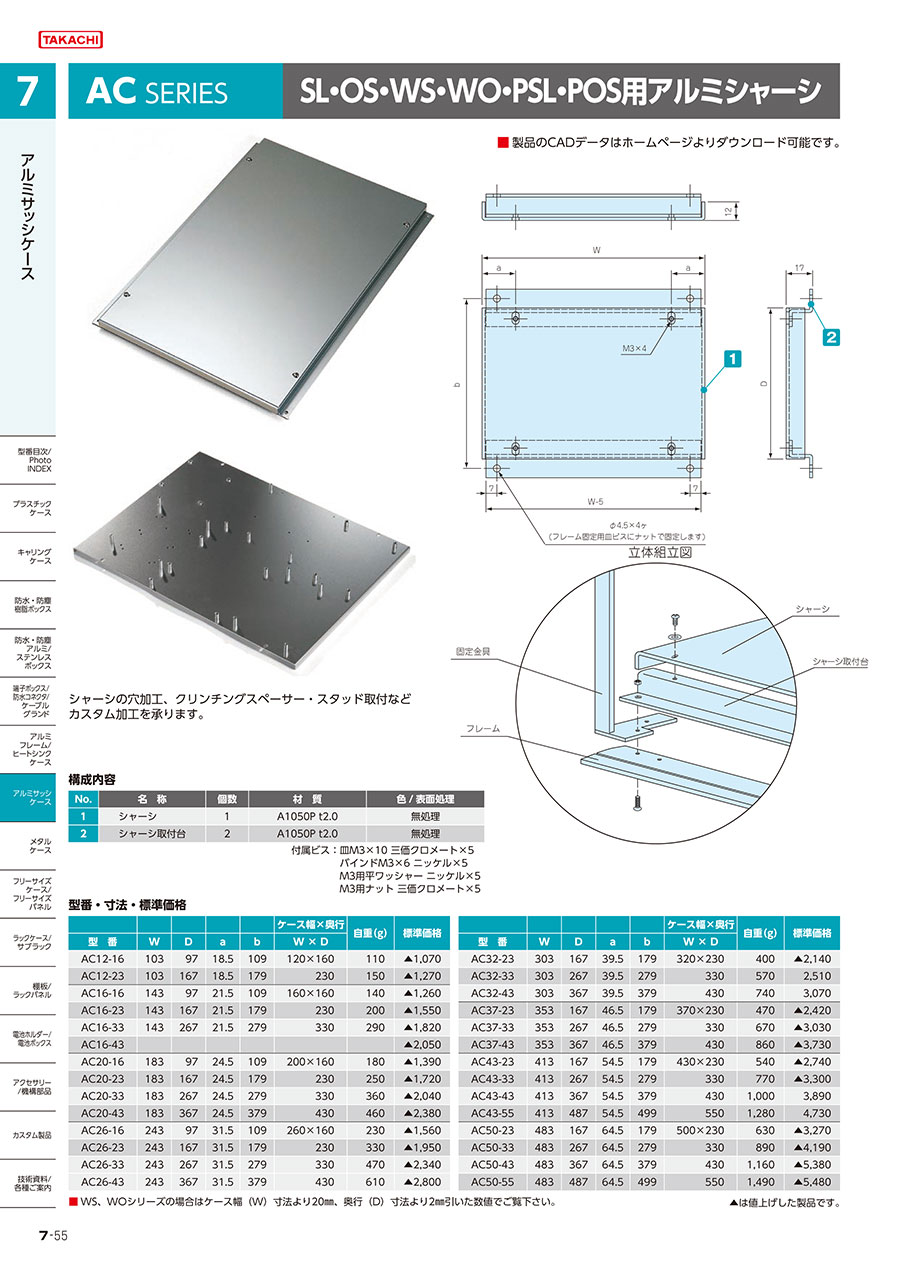

ACシリーズSL・OS・WS・WO・PSL・POS用アルミシャーシの詳細
寸法図
立体組立図
WS、WOシリーズの場合はWS、WOのケース幅（W）寸法より20mm、WS、WOの奥行（D）寸法より2mm引いた数値。
構成部品
| 照番 | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | シャーシ | 1 | A1050P t2.0 | 無処理 |
| 2 | シャーシ取付台 | 2 | A1050P t2.0 | 無処理 |
付属ビス：M3×10サラ三価クロメート×5 / M3×6バインドニッケル×5 / M3用平ワッシャーニッケル×5 / M3用ナット三価クロメート×5
機種内容
| ケース幅×奥行 | ||||||
|---|---|---|---|---|---|---|
| 型 番 | W | D | a | b | W×D | 自重（g） |
| AC12－16 | 103 | 97 | 18.5 | 109 | 120×160 | 110 |
| 12－23 | 103 | 167 | 18.5 | 179 | 230 | 150 |
| AC16－16 | 143 | 97 | 21.5 | 109 | 160×160 | 140 |
| 16－23 | 143 | 167 | 21.5 | 179 | 230 | 200 |
| 16－33 | 143 | 267 | 21.5 | 279 | 330 | 290 |
| AC20－16 | 183 | 97 | 24.5 | 109 | 200×160 | 180 |
| 20－23 | 183 | 167 | 24.5 | 179 | 230 | 250 |
| 20－33 | 183 | 267 | 24.5 | 279 | 330 | 360 |
| 20－43 | 183 | 367 | 24.5 | 379 | 430 | 460 |
| AC26－16 | 243 | 97 | 31.5 | 109 | 260×160 | 230 |
| 26－23 | 243 | 167 | 31.5 | 179 | 230 | 330 |
| 26－33 | 243 | 267 | 31.5 | 279 | 330 | 470 |
| 26－43 | 243 | 367 | 31.5 | 379 | 430 | 610 |
| ケース幅×奥行 | ||||||
|---|---|---|---|---|---|---|
| 型 番 | W | D | a | b | W×D | 自重（g） |
| AC32－23 | 303 | 167 | 39.5 | 179 | 320×230 | 400 |
| 32－33 | 303 | 267 | 39.5 | 279 | 330 | 570 |
| 32－43 | 303 | 367 | 39.5 | 379 | 430 | 740 |
| AC37－23 | 353 | 167 | 46.5 | 179 | 370×230 | 470 |
| 37－33 | 353 | 267 | 46.5 | 279 | 330 | 670 |
| 37－43 | 353 | 367 | 46.5 | 379 | 430 | 860 |
| AC43－23 | 413 | 167 | 54.5 | 179 | 430×230 | 540 |
| 43－33 | 413 | 267 | 54.5 | 279 | 330 | 770 |
| 43－43 | 413 | 367 | 54.5 | 379 | 430 | 1,000 |
| 43－55 | 413 | 487 | 54.5 | 499 | 550 | 1,280 |
| AC50－23 | 483 | 167 | 64.5 | 179 | 500×230 | 630 |
| 50－33 | 483 | 267 | 64.5 | 279 | 330 | 890 |
| 50－43 | 483 | 367 | 64.5 | 379 | 430 | 1,160 |
| 50－55 | 483 | 487 | 64.5 | 499 | 550 | 1,490 |
