太陽ケーブルテック

電子機器配線用ケーブル HK-SB／20276 XL LF

Name: 電子機器配線用ケーブル HK-SB／20276 XL LF
Brand: 太陽ケーブルテック
SKU: 222000394822
Rating: 3.3 (3 reviews)

カタログ |

通常単価(税別): 2,241円～309,658円

税込単価: 2,465円～340,624円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・絶縁体に架橋ポリエチレンを使用。・耐油耐熱柔軟性ビニルシース材を使用。・粉塵の出にくい介在を...

詳細を確認

3.33.3

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNA20276HB 架橋ポリエチレン UL シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

よく一緒に見られています

太陽ケーブルテック

電子機器配線用ケーブル CM/2464-1061/IIA LFシリーズ（シールド付・なし）

通常価格(税別)： 727円 (税込価格：800円)

通常出荷日：在庫品1日目

よく一緒に見られています

太陽ケーブルテック

電子機器配線用ケーブル HK／20276 XL LF

通常価格(税別)： 1,122円 (税込価格：1,234円)

通常出荷日：在庫品1日目

未確定：候補が4,500型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細
定格：温度0~80℃、30V
固定時：ケーブル外径の6倍以上推奨

準拠する規格

認証	UL AWN	cUL
適合規格	UL 758	CSA C22.2 No.210
形式記号	UL STYLE 20276	CSA AWN IIA
定格電圧	30V	30V
定格温度	80℃	80℃
導体	UL 758	CSA C22.2 No.210
難燃性	VW-1	FT1

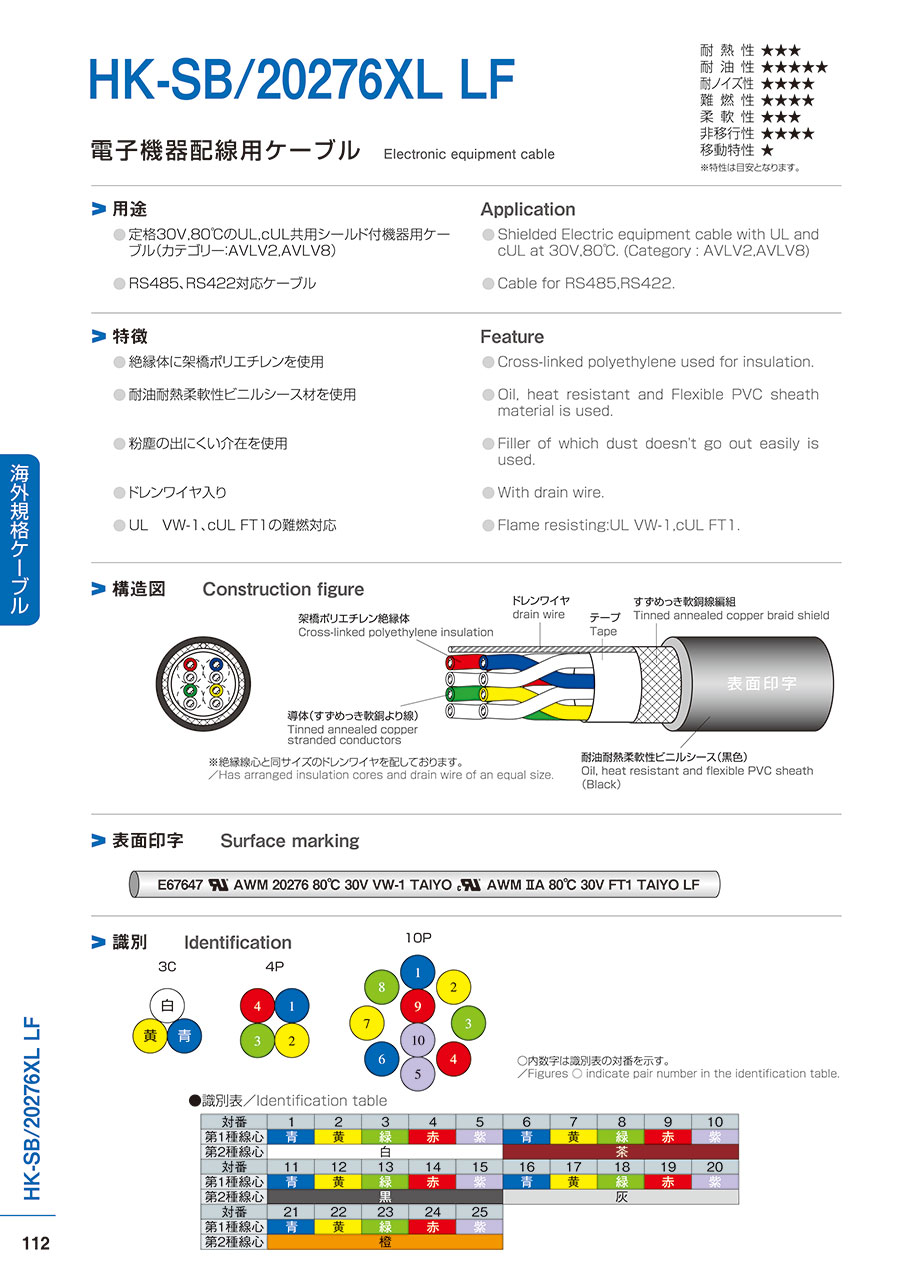

規格表

構造表

製品特性

許容電流

許容電流は空中1条布設、周囲温度30℃での値です。
許容電流値は、JCS0168に基づき算出しております。
周囲温度によって下記の補正係数を乗じてください。

電流減少係数（周囲温度の場合）

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1	0.89	0.77	0.63	0.45	-	-	-

線芯識別

構造

※絶縁線心と同サイズのドレンワイヤを配しております。

表面印字

識別

○内数字は識別表の対番を示す。

識別表

型番リスト

表示件数

...

型番

HK-SB/20276XL-22AWG-1P-1

HK-SB/20276XL-22AWG-1P-2

HK-SB/20276XL-22AWG-1P-3

HK-SB/20276XL-22AWG-1P-4

HK-SB/20276XL-22AWG-1P-5

HK-SB/20276XL-22AWG-1P-6

HK-SB/20276XL-22AWG-1P-7

HK-SB/20276XL-22AWG-1P-8

HK-SB/20276XL-22AWG-1P-9

HK-SB/20276XL-22AWG-1P-10

HK-SB/20276XL-22AWG-1P-11

HK-SB/20276XL-22AWG-1P-12

HK-SB/20276XL-22AWG-1P-13

HK-SB/20276XL-22AWG-1P-14

HK-SB/20276XL-22AWG-1P-15

HK-SB/20276XL-22AWG-1P-16

HK-SB/20276XL-22AWG-1P-17

HK-SB/20276XL-22AWG-1P-18

HK-SB/20276XL-22AWG-1P-19

HK-SB/20276XL-22AWG-1P-20

HK-SB/20276XL-22AWG-1P-21

HK-SB/20276XL-22AWG-1P-22

HK-SB/20276XL-22AWG-1P-23

HK-SB/20276XL-22AWG-1P-24

HK-SB/20276XL-22AWG-1P-25

HK-SB/20276XL-22AWG-1P-26

HK-SB/20276XL-22AWG-1P-27

HK-SB/20276XL-22AWG-1P-28

HK-SB/20276XL-22AWG-1P-29

HK-SB/20276XL-22AWG-1P-30

HK-SB/20276XL-22AWG-1P-31

HK-SB/20276XL-22AWG-1P-32

HK-SB/20276XL-22AWG-1P-33

HK-SB/20276XL-22AWG-1P-34

HK-SB/20276XL-22AWG-1P-35

HK-SB/20276XL-22AWG-1P-36

HK-SB/20276XL-22AWG-1P-37

HK-SB/20276XL-22AWG-1P-38

HK-SB/20276XL-22AWG-1P-39

HK-SB/20276XL-22AWG-1P-40

HK-SB/20276XL-22AWG-1P-41

HK-SB/20276XL-22AWG-1P-42

HK-SB/20276XL-22AWG-1P-43

HK-SB/20276XL-22AWG-1P-44

HK-SB/20276XL-22AWG-1P-45

HK-SB/20276XL-22AWG-1P-46

HK-SB/20276XL-22AWG-1P-47

HK-SB/20276XL-22AWG-1P-48

HK-SB/20276XL-22AWG-1P-49

HK-SB/20276XL-22AWG-1P-50

HK-SB/20276XL-22AWG-1P-51

HK-SB/20276XL-22AWG-1P-52

HK-SB/20276XL-22AWG-1P-53

HK-SB/20276XL-22AWG-1P-54

HK-SB/20276XL-22AWG-1P-55

HK-SB/20276XL-22AWG-1P-56

HK-SB/20276XL-22AWG-1P-57

HK-SB/20276XL-22AWG-1P-58

HK-SB/20276XL-22AWG-1P-59

HK-SB/20276XL-22AWG-1P-60

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

シース厚さ

(mm)

RoHS?

最小発注数量

2	1P	[23～22] 22	0.3	5.3	1	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	2	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	3	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	4	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	5	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	6	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	7	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	8	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	9	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	10	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	11	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	12	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	13	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	14	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	15	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	16	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	17	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	18	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	19	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	20	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	21	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	22	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	23	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	24	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	25	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	26	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	27	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	28	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	29	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	30	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	31	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	32	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	33	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	34	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	35	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	36	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	37	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	38	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	39	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	40	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	41	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	42	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	43	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	44	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	45	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	46	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	47	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	48	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	49	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	50	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	51	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	52	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	53	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	54	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	55	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	56	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	57	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	58	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	59	0.9	10	1個
2	1P	[23～22] 22	0.3	5.3	60	0.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,252円 ( 3,577円 )	3日目
3,252円 ( 3,577円 )	3日目
3,252円 ( 3,577円 )	3日目
3,252円 ( 3,577円 )	3日目
3,252円 ( 3,577円 )	3日目
3,903円 ( 4,293円 )	3日目
4,553円 ( 5,008円 )	3日目
5,204円 ( 5,724円 )	3日目
5,854円 ( 6,439円 )	3日目
5,752円 ( 6,327円 )	3日目
6,328円 ( 6,961円 )	3日目
6,903円 ( 7,593円 )	3日目
7,478円 ( 8,226円 )	3日目
8,053円 ( 8,858円 )	3日目
8,628円 ( 9,491円 )	3日目
9,203円 ( 10,123円 )	3日目
9,779円 ( 10,757円 )	3日目
10,354円 ( 11,389円 )	3日目
10,929円 ( 12,022円 )	3日目
11,505円 ( 12,656円 )	3日目
12,080円 ( 13,288円 )	3日目
12,655円 ( 13,921円 )	3日目
13,230円 ( 14,553円 )	3日目
13,805円 ( 15,186円 )	3日目
14,380円 ( 15,818円 )	3日目
14,956円 ( 16,452円 )	3日目
15,531円 ( 17,084円 )	3日目
16,106円 ( 17,717円 )	3日目
16,682円 ( 18,350円 )	3日目
17,257円 ( 18,983円 )	3日目
17,831円 ( 19,614円 )	3日目
18,406円 ( 20,247円 )	3日目
18,982円 ( 20,880円 )	3日目
19,557円 ( 21,513円 )	3日目
20,132円 ( 22,145円 )	3日目
20,708円 ( 22,779円 )	3日目
21,283円 ( 23,411円 )	3日目
21,858円 ( 24,044円 )	3日目
22,433円 ( 24,676円 )	3日目
23,008円 ( 25,309円 )	3日目
23,583円 ( 25,941円 )	3日目
24,159円 ( 26,575円 )	3日目
24,734円 ( 27,207円 )	3日目
25,309円 ( 27,840円 )	3日目
25,885円 ( 28,474円 )	3日目
26,460円 ( 29,106円 )	3日目
27,035円 ( 29,739円 )	3日目
27,610円 ( 30,371円 )	3日目
28,185円 ( 31,004円 )	3日目
21,900円 ( 24,090円 )	3日目
22,337円 ( 24,571円 )	3日目
22,775円 ( 25,053円 )	3日目
23,214円 ( 25,535円 )	3日目
23,651円 ( 26,016円 )	3日目
24,090円 ( 26,499円 )	3日目
24,527円 ( 26,980円 )	3日目
24,965円 ( 27,462円 )	3日目
25,404円 ( 27,944円 )	3日目
25,841円 ( 28,425円 )	3日目
26,280円 ( 28,908円 )	3日目

...

基本情報

基本情報

【特長】
・絶縁体に架橋ポリエチレンを使用。
・耐油耐熱柔軟性ビニルシース材を使用。
・粉塵の出にくい介在を使用。
・ドレンワイヤ入り。
・UL VW-1、cUL FT1の難燃対応。
【用途】
・定格30V、80℃のUL、cUL共用シールド付機器用ケーブル（カテゴリー：AVLV2、AVLV8）。
・RS485、RS422対応ケーブル。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNA20276HB 架橋ポリエチレン UL シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
