コントロールユニットSEMI緊急遮断用 スイッチガード
- 通常単価(税別)
- 1,050円～1,250円
- 税込単価
- 1,155円～1,375円
SEMI緊急遮断用スイッチガード。【特長】・SEMI S 2-0703 12....
詳細情報を確認する- 保護構造
- IP65
- 材質(本体)
- ポリアミド樹脂(PA6)
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 画像は代表画像です。ご選択された型式とは連動しておりません。お手数ですが、商品の外観はメーカーカタログでご確認願います。
未確定：候補が7型番あります。
商品情報
製品仕様

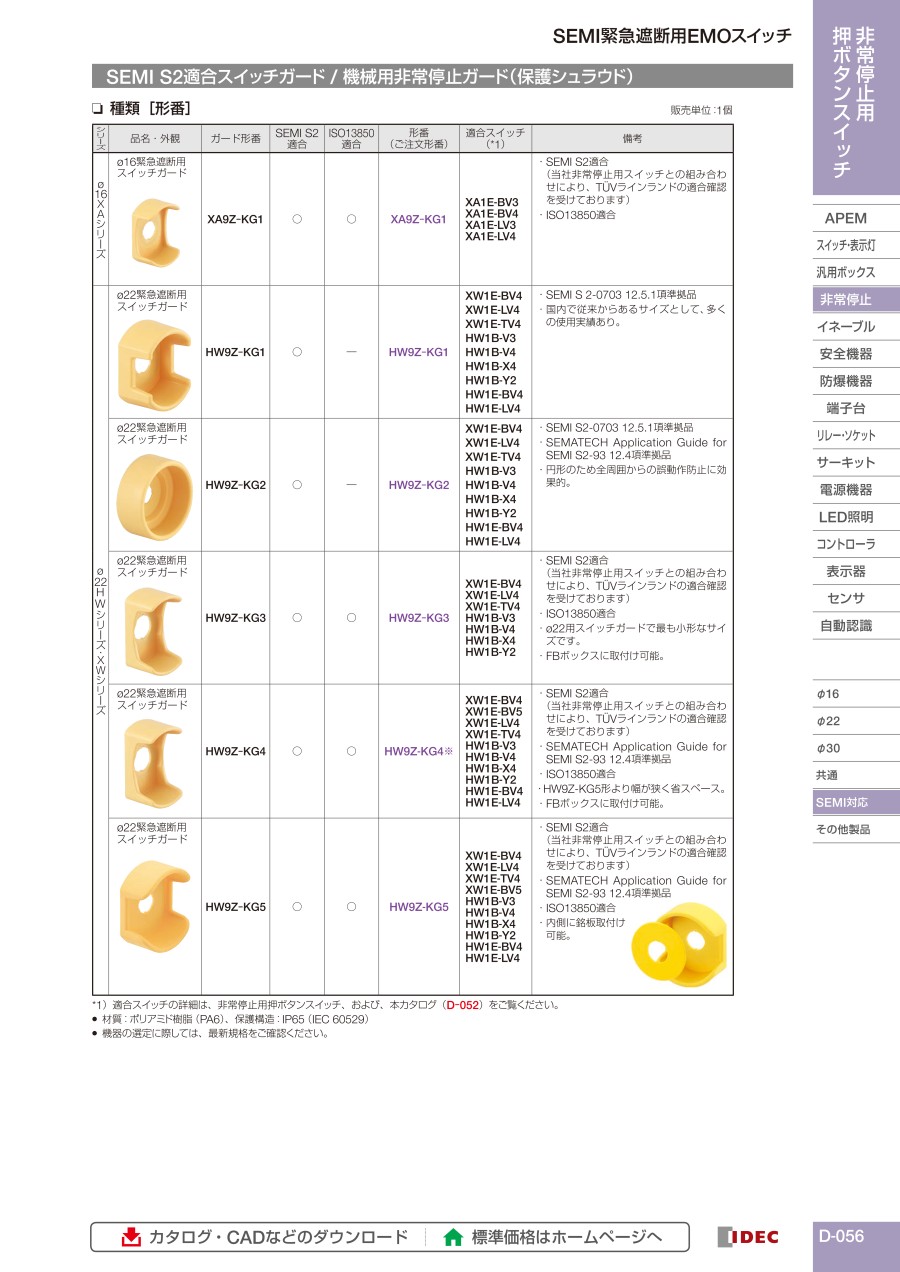

| シリーズ | 品名 | 型番 | 適合スイッチ | 備考 |
|---|---|---|---|---|
| φ16XAシリーズ | φ16緊急遮断用 スイッチガード | XA9Z-KG1 | XA1E-BV3 XA1E-BV4 XA1E-LV3 XA1E-LV4 | ・ SEM1 S2適合 |
| 22HWシリーズ・ XWシリーズ | φ22緊急遮断用 スイッチガード | HW9Z-KG1 | XW1E-BV4 XW1E-LV4 XW1E-TV4 HW1B-V3 HW1B-V4 HW1B-X4 HW1B-Y2 HW1E-BV4 HW1E-LV4 | ・ 国内で従来からあるサイズとして、多くの使用実績あり。 |
| φ22緊急遮断用 スイッチガード | HW9Z-KG2 | XW1E-BV4 XW1E-LV4 XW1E-TV4 HW1B-V3 HW1B-V4 HW1B-X4 HW1B-Y2 HW1E-BV4 HW1E-LV4 | - | |
| φ22緊急遮断用 スイッチガード | HW9Z-KG3 | XW1E-BV4 XW1E-LV4 XW1E-TV4 HW1B-V3 HW1B-V4 HW1B-X4 HW1B-Y2 | ・ SEM1 S2適合 ・ φ22用スイッチガードで最も小形なサイズです。 ・ FBポックスに取付け可能。 | |
| φ22緊急遮断用 スイッチガード | HW9Z-KG4※ | XW1E-BV4 XW1E-BV5 XW1E-LV4 XW1E-TV4 HW1B-V3 HW1B-V4 HW1B-X4 HW1B-Y2 HW1E-BV4 HW1E-LV4 | ・ SEM1 S2適合 ・ HW9Z-KG5形より幅が狭く省スペース。 ・ FBポックスに取付け可能。 | |
| φ22緊急遮断用 スイッチガード | HW9Z-KG5※ | XW1E-BV4 XW1E-LV4 XW1E-TV4 XW1E-BV5 HW1B-V3 HW1B-V4 HW1B-X4 HW1B-Y2 HW1E-BV4 HW1E-LV4 | ・ SEM1 S2適合 ・ 内側に銘板取付け可能。 ・ 白色も用意。 |
- ※（色記号）：無指定（黄：マンセル記号 2.5Y8/1 0近似）、-W （白：マンセル記号 N9.5）
- 材質：ポリアミド樹脂（PA6） 、保護構造：IP65 （IEC 60529）
仕様変更のお知らせ（23年4月追記）
■実施時期
2023年7月出荷分より順次実施
- 実施時期前であっても、受注状況に応じて変更品を出荷させていただく場合があります。
- ご購入時期、数量により変更前後の製品が混在する場合があります。
■対象製品
| 対象製品 | 型番 |
| Φ16緊急遮断用スイッチガード | XA9Z-KG1 |
■変更内容
パネルへの取付利便性向上のため、次のように製品取付部とパッキンの形状を変更します。
- φ16緊急遮断用スイッチガード XA9Z-KG1 について表面 内側に2段での段落とし（深さ0.5mm)を設けます。裏面 パッキンの厚さを1.1mm→0.6mmにします。 また材質表示をPA6からPA6-GF30に変更します。（材質の変更はありません。）
- 製品取付時の寸法について（スイッチガード・銘板共通です） つぎのように、パネル前面-0.5mm、パネル裏面 +0.5mmの寸法変化が発生します。
（例）XAシリーズ分離型・XA1E-BV3※取り付けの場合
詳細情報
基本情報
SEMI緊急遮断用スイッチガード。
【特長】
・SEMI S 2-0703 12.5.1項準拠品
・SEMATECH Application Guide for SEMI S2-93 12.4項準拠品
・円形のため全周囲からの誤動作防止に効果的
