Φ25 TWSシリーズ 押しボタンスイッチ
- 通常単価(税別)
- 750円～6,260円特別価格
- 税込単価
- 825円～6,886円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】・安全性・耐環境性を重視したヘビータイプのΦ25シリーズ・フィンガープロテクション構造のSS端...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 2026年1月1日より一部商品でダイレクトアダプタが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
未確定：候補が76型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
■仕様変更
2026年1月1日より一部商品でダイレクトアダプタが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
2026年1月1日より一部商品でダイレクトアダプタが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
・対象商品
| シリーズ | 機種 | 照光分の電圧 （指定記号） | 仕様変更 |
| Φ22 TWシリーズ | 照光押ボタンスイッチ 照光セレクタスイッチ | ・AC/DC 6V（66） ・AC/DC 12V（11） ・AC/DC 24V（22） | UPQW/ALW/AOLW/ALFW/AOLFW/ ALQW/AOLQW/AVLW/ASLWで始まる全機種 |
| Φ25 TWSシリーズ | 照光押ボタンスイッチ 照光セレクタスイッチ | ・AC/DC 6V（66） ・AC/DC 12V（11） ・AC/DC 24V（22） | ALS/AOLS/ALFS/AOLFS/ULQS/UOLQS/AVLS/ASLS で始まる全機種 |
| Φ30 TWNシリーズ | 照光押ボタンスイッチ 照光セレクタスイッチ | ・AC/DC 6V（66） ・AC/DC 12V（11） ・AC/DC 24V（22） | ALN/AOLN//ALGN/AOLGN/ALFN/ AOLFN/AVLN/AJLN/ASLN で始まる全機種 |
| Φ30 TWNDシリーズ | 照光押ボタンスイッチ 照光セレクタスイッチ | ・AC/DC 6V（66） ・AC/DC 12V（11） ・AC/DC 24V（22） | ALD/AOLD/ALFD/AOLFD/AVLD/ASLD で始まる全機種 |
・変更内容詳細
①ダイレクトアダプタの変更
ダイレクトアダプタを以下の通りに変更いたします。
・IP20対応、配線可能電線サイズ拡充のため、形状を変更します。
・環境配慮の観点から、製品表示をラベルから刻印とレーザーマーキングに変更します。
・従来1種類のみのラインナップでしたが、変更後は2種類ラインナップします。
搭載先が異なるため、下表をご確認ください。
・上記により、ダイレクトアダプタの型番を変更します。保守用にご注文される際はご注意ください。
・本変更による色調、輝度の変化はありません。
①ダイレクトアダプタの変更
ダイレクトアダプタを以下の通りに変更いたします。
・IP20対応、配線可能電線サイズ拡充のため、形状を変更します。
・環境配慮の観点から、製品表示をラベルから刻印とレーザーマーキングに変更します。
・従来1種類のみのラインナップでしたが、変更後は2種類ラインナップします。
搭載先が異なるため、下表をご確認ください。
・上記により、ダイレクトアダプタの型番を変更します。保守用にご注文される際はご注意ください。
・本変更による色調、輝度の変化はありません。
・変化点
・搭載先
| 機種 | 変更前 | 変更後 | |
| HW-GA1N | HW-UA1 | HW-UA1-H | |
| 照光押ボタンスイッチ 照光セレクタスイッチ | LED電圧：6～24V 接点構成：指定なし | LED電圧：6～240V 接点構成：1接点のみ | LED電圧：6～240V 接点構成：2接点以上 |

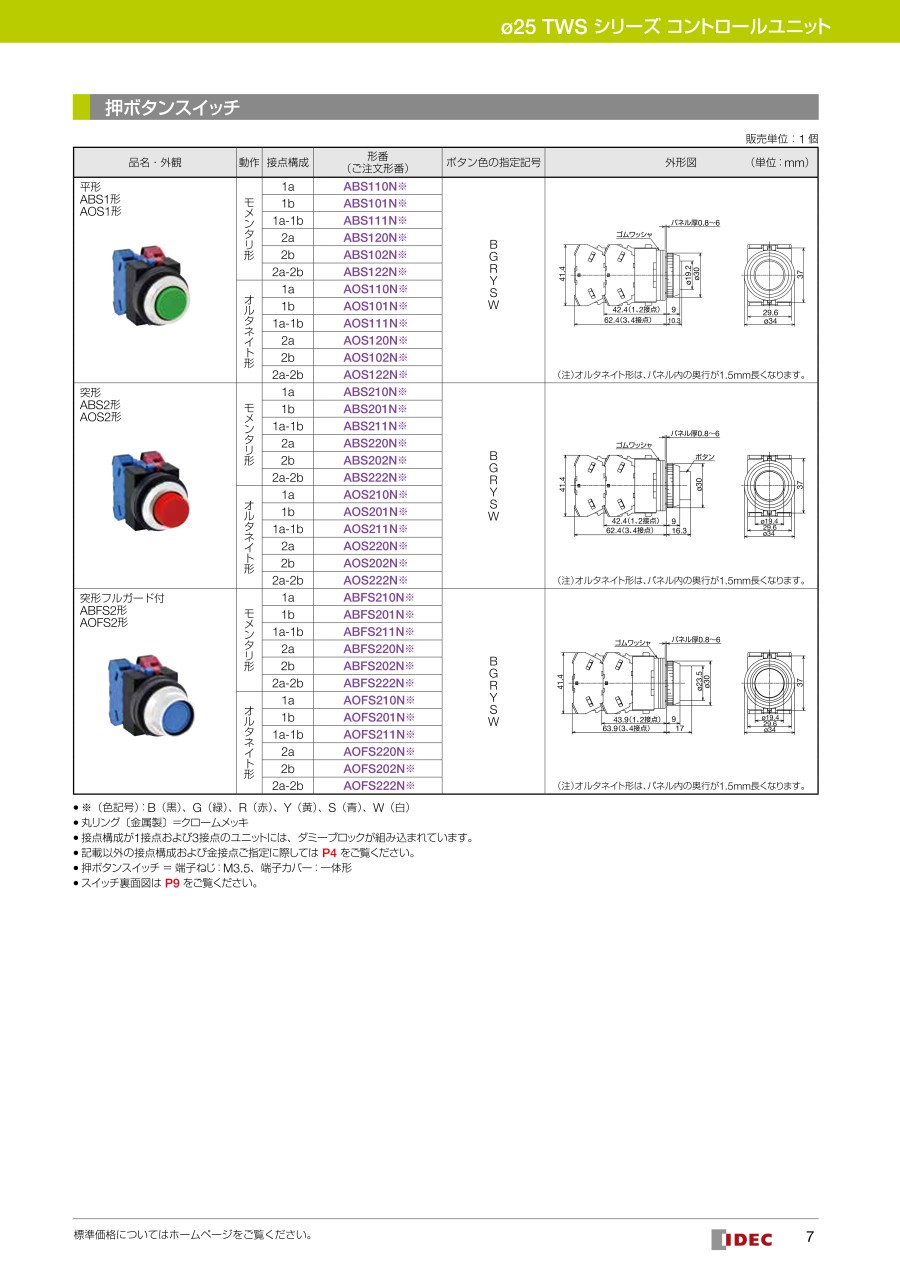

TWSシリーズ コントロールユニットの仕様
ABS1形の外観
ABS1形の外形寸法図 単位：mm
ALS2形の外観
性能
| 標準使用状態 | 使用周囲温度 | -25～+50℃（ただし、氷結しないこと） | |
|---|---|---|---|
| 使用周囲湿度 | 45～85%RH（ただし、結露しないこと） | ||
| 保存周囲温度 | -40～+80℃（ただし、氷結しないこと） | ||
| 接触抵抗 | 50mΩ以下（初期値） | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vメガ） | ||
| 耐電圧 | 充電部と非充電部間：AC2500V-1分間 （ただし、パイロットライトのダイレクト式はAC2000V-1分間） | ||
| 耐振動 | 誤動作 | 5～55Hz、片振幅0.5mm | |
| 耐久 | 30Hz、片振幅1.5mm | ||
| 耐衝撃 | 誤動作 | 100m/s2 | |
| 耐久 | 1000m/s2 | ||
| 機械的寿命 | 押ボタンスイッチ | モメンタリ形 | 500万回以上 |
| オルタネイト形 | 50万回以上（3接点以上は25万回以上） | ||
| プッシュロックターンリセット形 | 50万回以上 | ||
| その他の動作形 | 50万回以上 | ||
| 照光押ボタンスイッチ | モメンタリ形 | 500万回以上 | |
| オルタネイト形 | 50万回以上（3接点以上は25万回以上） | ||
| プッシュロックターンリセット形 | 50万回以上 | ||
| セレクタスイッチ | 50万回以上 | ||
| 鍵操作形セレクタスイッチ | 50万回以上 | ||
| 照光セレクタスイッチ | 50万回以上 | ||
| 電気的寿命（*4） | 押ボタンスイッチ | モメンタリ形 | 50万回以上（*1） |
| オルタネイト形 | 50万回以上（3接点以上は25万回以上）（*3） | ||
| プッシュロックターンリセット形 | 50万回以上（*3） | ||
| その他の動作形 | 50万回以上 | ||
| 照光押ボタンスイッチ | モメンタリ形 | 50万回以上（*1） | |
| オルタネイト形 | 50万回以上（3接点以上は25万回以上）（*3） | ||
| プッシュロックターンリセット形 | 50万回以上（*3） | ||
| セレクタスイッチ | 50万回以上（*2） | ||
| 鍵操作形セレクタスイッチ | 50万回以上（*2） | ||
| 照光セレクタスイッチ | 25万回以上（*2） | ||
| 質量（約） | 押ボタンスイッチ | 72g（ABS122N） | |
| パイロットライト | 36g（APS122DN） | ||
| 照光押ボタンスイッチ | 97g（ALS22222DN） | ||
| セレクタスイッチ | 76g（ASS222N） | ||
| 鍵操作形セレクタスイッチ | 117g（ASS2K22N） | ||
| 照光セレクタスイッチ | 97g（ASLS22222DN） | ||
- *1.開閉頻度1,800回/時、使用率40%で開閉。
- *2.開閉頻度1,200回/時、使用率40%で開閉。
- *3.開閉頻度900回/時、使用率40%で開閉。
- *4.負荷条件AC220V 3A（AC-15）。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
製品仕様
【変更内容】2021 年3 月出荷分より順次実施。
【備考】新旧混在出荷の可能性がございます。予めご了承下さい。
【備考】新旧混在出荷の可能性がございます。予めご了承下さい。
製品仕様
φ22HW シリーズ/φ22TW シリーズ/φ25TWS シリーズ/φ30TWN・TWND シリーズの
表示灯、照光押ボタンスイッチ、照光セレクタスイッチ全機種のレンズ、内蔵LED 球に関する仕様変更についてご案内いたします。
●実施時期
| 対象シリーズ | 実施概要 | 実施時期 |
|---|---|---|
| φ22HW シリーズ | 製品レンズの色目変更 | 2019年11月生産分より順次実施 |
| 保守用レンズの色目変更 | 2019年11月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年3月生産分より順次実施 | |
| φ22TW シリーズ φ30TWN／TWNDシリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年5月生産分より順次実施 | |
| φ25TWS シリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年10月生産分より順次実施 |
●変更内容
- 内蔵LED球の変更に先立ち、レンズの色目変更を順次先行導入します。
- このため変更前LED球と変更前・後のレンズを組み合わせた製品が暫定期間出荷されますが、色目については変更前後の差はほとんどありません。
- 新旧混在出荷となる恐れがあります。予めご了承ください。
- 但し、変更後のLED球は変更後のレンズと組み合わせた製品で必ず出荷いたします。
- また、この組み合わせで、明るさ、色合いが向上し、6色の色度差が明瞭になります。
- また記名文字（記名タイプ）の視認性も向上します。
○HW パイロット角平形の場合
○HW パイロットドーム形の場合
- *1：その他ユニットシリーズについても同様の色合いのイメージになります。
- *2：変更後のLED 球と変更前のレンズの組み合わせは、点灯時の色が薄くなるため推奨していません。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
2,020円 ( 2,222円 ) | 9日目 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 1日目 |
870円 ( 957円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
1,340円 ( 1,474円 ) | 9日目 |
865円 ( 952円 ) | 3日目 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
750円 ( 825円 ) | 1日目 |
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 1日目 |
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 1日目 |
1,310円 ( 1,441円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 19日目 |
1,340円 ( 1,474円 ) | 1日目 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 9日目 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 19日目 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 19日目 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
2,620円 ( 2,882円 ) | 19日目 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,088円 ( 1,197円 ) | 1日目 |
1,031円 ( 1,134円 ) | 1日目 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 9日目 |
1,000円 ( 1,100円 ) | 9日目 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 19日目 |
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
4,150円 ( 4,565円 ) | 19日目 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
3,800円 ( 4,180円 ) | 在庫品1日目当日出荷可能 |
3,290円 ( 3,619円 ) | 19日目 |
3,270円 ( 3,597円 ) | 19日目 |
4,520円 ( 4,972円 ) | 19日目 |
4,070円 ( 4,477円 ) | 在庫品1日目当日出荷可能 |
5,370円 ( 5,907円 ) | 19日目 |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
3,510円 ( 3,861円 ) | 1日目 |
3,510円 ( 3,861円 ) | 9日目 |
2,200円 ( 2,420円 ) | 19日目 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・安全性・耐環境性を重視したヘビータイプのΦ25シリーズ
・フィンガープロテクション構造のSS端子採用
・端子カバー不要
・丸形圧着端子の配線工数を大幅に削減
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 2026年1月1日より一部商品でダイレクトアダプタが変更となります。
ご購入時期、数量に寄り変更前後の商品が混在する場合がございます。新旧混合出荷の可能性がある旨予めご了承ください。
商品担当おすすめ
Φ25 TWSシリーズ 押しボタンスイッチのレビュー
制御スイッチとして使用しています
5
5.02024/03/22
この商品ともう一つのスイッチとを同時に押さないと装置が稼働できない回路を組んでいます。このスイッチは配線を2方向から取り...もっと読む
0人が参考にしています。
非常停止スイッチとして使用しています
5
5.02024/03/22
この商品は押すとロックされ、ターンするとリセットされ通常通り装置が使用できます。また配線を2方向から取り付け可能で、配線...もっと読む
0人が参考にしています。
機械設備に使っています
4
4.02023/10/25
自社内の機械設備に使用しています。既設の機械に取り付けてあったこのスイッチが故障したので修理用として購入しました。頻繁に...もっと読む
0人が参考にしています。
屋外使用の制御盤に使用しています
5
5.02023/06/07
屋外使用の制御盤のON・OFF回路に使用しています。屋外での使用なので、この商品に突形ボタン用ボタンカバーを付けて使って...もっと読む
0人が参考にしています。
照光押しボタン
5
5.02020/02/28
故障のため、同等品のこちらに交換しました。
以前は白熱球でしたので、LED球は少し明るくなった気がします。
0人が参考にしています。
