ＩＤＥＣ

LWシリーズ ブザー

LWシリーズ ブザー

ご注意

  • 2024年9月出荷分より、LWシリーズ ブザーの仕様変更について、端子長さ、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
    数量：

    商品情報

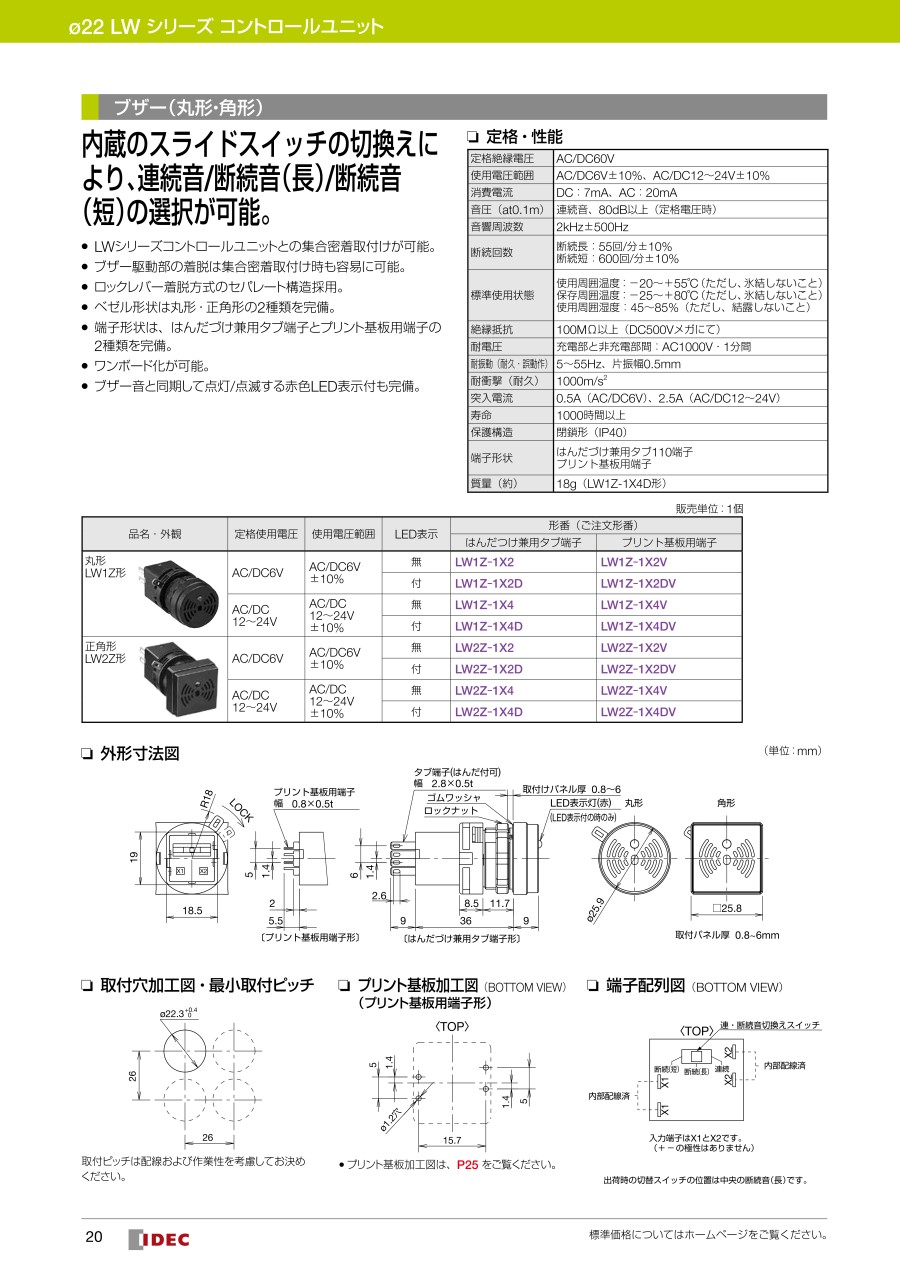

    LWシリーズ ブザー φ22（直径22mm）の仕様

    LWシリーズブザー:関連画像

    丸型LW1Z形の外観

    LWシリーズブザー:関連画像

    正角形LW2Z形の外観

    LWシリーズブザーの外形寸法図 単位：mm

    LWシリーズブザー:関連画像

    外形寸法図 単位：mm 取り付けパネル厚 0.8～6mm

    LWシリーズブザー:関連画像

    取り付け穴加工図・最小取り付けピッチ 単位：mm

    LWシリーズブザー:関連画像

    プリント基板加工図（BOTTOM VIEW）単位：mm

    LWシリーズブザー:関連画像

    端子配列図（BOTTOM VIEW） 入力端子はX1とX2（+ -の極性はなし）。

    • ※ 取り付けピッチは配線および作業性を考慮してお決めください。
    • ※ 出荷時の切り替えスイッチの位置は中央断続音（長）です。

    定格・性能

    定格絶縁電圧AC／DC60V
    使用電圧範囲AC／DC6V±10%、AC／DC12～24V±10%
    消費電流DC：7mA、AC：20mA
    音圧（at0.1m）連続音、80dB以上（定格電圧時）
    音響周波数2kHz±500Hz
    断続回数断続長：55回/分±10%
    断続短：600回/分±10%
    標準使用状態使用周囲温度：-20～+55℃（ただし、氷結しないこと）
    保存周囲温度：-25～+80℃（ただし、氷結しないこと）
    使用周囲湿度：45～85%（ただし、結露しないこと）
    絶縁抵抗100MΩ以上（DC500Vメガにて）
    耐電圧充電部と非充電部間：AC1000V・1分間
    耐振動（耐久・誤動作）5～55Hz、片振幅0.5mm
    耐衝撃（耐久）1000m/s2
    突入電流0.5A（AC／DC6V）、2.5A（AC／DC12～24V）
    寿命1000時間以上
    保護構造閉鎖形（IP40）
    端子形状はんだづけ兼用タブ110端子
    プリント基板用端子
    質量（約）18g（LW1Z-1X4D形）
    品名定格使用電圧使用電圧範囲LED表示形番（ご注文形番）
    はんだつけ兼用タブ端子プリント基板用端子
    丸形
    LW1Z形    		AC／DC6VAC／DC6V
    ±10%    		無LW1Z-1X2LW1Z-1X2V
    付LW1Z-1X2DLW1Z-1X2DV
    AC／DC12～24VAC／DC12～24V
    ±10%    		無LW1Z-1X4LW1Z-1X4V
    付LW1Z-1X4DLW1Z-1X4DV
    正角形
    LW2Z形    		AC／DC6VAC／DC6V
    ±10%    		無LW2Z-1X2LW2Z-1X2V
    付LW2Z-1X2DLW2Z-1X2DV
    AC／DC12～24VAC／DC12～24V
    ±10%    		無LW2Z-1X4LW2Z-1X4V
    付LW2Z-1X4DLW2Z-1X4DV

    • 仕様変更のお知らせ
      2024年9月出荷分より、LWシリーズブザーの仕様変更について、端子長さ、識別表示に仕様変更がございます。
      新旧混合出荷となる恐れがございます。予めご了承ください。


    変更内容

    端子長さ

    製品の小型化、生産性向上のため、次のようにはんだづけ兼用タブ端子の長さを9⇒7mmに変更します。
    （ブザーの端子長さも変更します。また、これにともない推奨のロックコネクタが変わります。）

    ＜LW_FLUSH＞＜Φ22LW＞

    推奨ロックコネクタ

     変更前変更後
    項目ポジティブロックコネクタ
    （タイコエレクトロニクスアンプ社製）    		イージーロックコネクタ
    （ニチフ社製）    		イージーロックコネクタ（ニチフ社製）
    端子0.2～0.5mm2175412-10.2～0.3mm2OSS-62852-F30.2～0.3mm2OSS-62832-F4
    0.5～1.25mm2174778-10.5～1.25mm2OSS-62815-F30.5～1.25mm2OSS-62815-F4
    ハウジング174779-1NET1-28-1PNES1-28-1P-V2

    なお変更後の推奨ロックコネクタは変更前の製品にもご使用いただけます。



    識別表示

    変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。

    ＜識別表示期間：2025年3月末生産分まで＞

    型番リスト

    表示件数
  • 1
    • 型番
    LW1Z-1X4
    LW1Z-1X4D
    LW1Z-1X4DV
    LW2Z-1X4
    LW2Z-1X4D

    商品タイプ

    形状

    定格電圧

    (V)

    端子形状

    寸法 長さ

    (mm)

    寸法 幅

    (mm)

    寸法 厚み

    (mm)

    LED表示

    		RoHS?最小発注数量
    警報機・ブザー本体
    丸型
    [その他] AC/DC12～24V
    [その他] はんだづけ兼用タブ端子
    25.9
    25.9
    52
    無
    10
    1個
    警報機・ブザー本体
    丸型
    [その他] AC/DC12～24V
    [その他] はんだづけ兼用タブ端子
    25.9
    25.9
    52
    有
    10
    1個
    警報機・ブザー本体
    丸型
    [その他] AC/DC12～24V
    [その他] プリント基板用端子
    25.9
    25.9
    50.5
    有
    10
    1個
    警報機・ブザー本体
    角型
    [その他] AC/DC12～24V
    [その他] はんだづけ兼用タブ端子
    25.8
    25.8
    52
    無
    -
    1個
    警報機・ブザー本体
    角型
    [その他] AC/DC12～24V
    [その他] はんだづけ兼用タブ端子
    25.8
    25.8
    52
    有
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,020円
    ( 5,522円 )
    在庫品1日目当日出荷可能
    5,030円
    ( 5,533円 )
    在庫品1日目当日出荷可能
    5,030円
    ( 5,533円 )
    19日目
    5,770円
    ( 6,347円 )
    在庫品1日目当日出荷可能
    4,050円
    ( 4,455円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ワンボード化が可能なスタンダードタイプのブザー。
    【特長】
    ・内蔵のスライドスイッチの切換えにより、連続音／断続音（長）／断続音（短）の選択が可能。
    ・ブザー駆動部の着脱は集合密着取付け時も容易に可能。
    ・ロックレバー着脱方式のセパレート構造採用。
    ・ベゼル形状は丸形・正角形の2種類を完備。
    ・端子形状は、はんだづけ兼用タブ端子とプリント基板用端子の2種類を完備。
    ・ブザー音と同期して点灯／点滅する赤色LED表示付も完備。
    【用途】
    ・LWシリーズコントロールユニットとの集合密着取付けが可能。

    ご注意

    • 2024年9月出荷分より、LWシリーズ ブザーの仕様変更について、端子長さ、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    LWシリーズ ブザーのレビュー
    3.3平均満足度：3.33件のレビュー
    設備の異常発生用ﾌﾞｻﾞｰ
    2
    満足度：2.02022/01/25
    ｷｰｴﾝｽのKV-SIR32XTの出力で制御しようとしましたが、突入電流が高いらしく、過電流保護機能が働き、そのままでは...もっと読む

    ミスミからのコメント

    いつもミスミをご利用頂きまして誠にありがとうございます。 本商品をお使いの際は、本商品の突入電源仕様をご確認いただき、 一緒にご使用される制御機器の電源仕様の確認をお願いいたします。 引き続きご愛顧の程よろしくお願い申し上げます。

    1人が参考にしています。
    簡易加工機に使用
    5
    満足度：5.02020/06/24
    音が小さいブザーと交換。当工場においては、音量が丁度良く日々活躍しています。
    0人が参考にしています。
    生産機械に設置して使用
    3
    満足度：3.02019/05/28
    φ22のブザーの種類があまりないので選定をしました。非常時のブザーとして使用しています。音量はちょうど良いと思います。取...もっと読む
