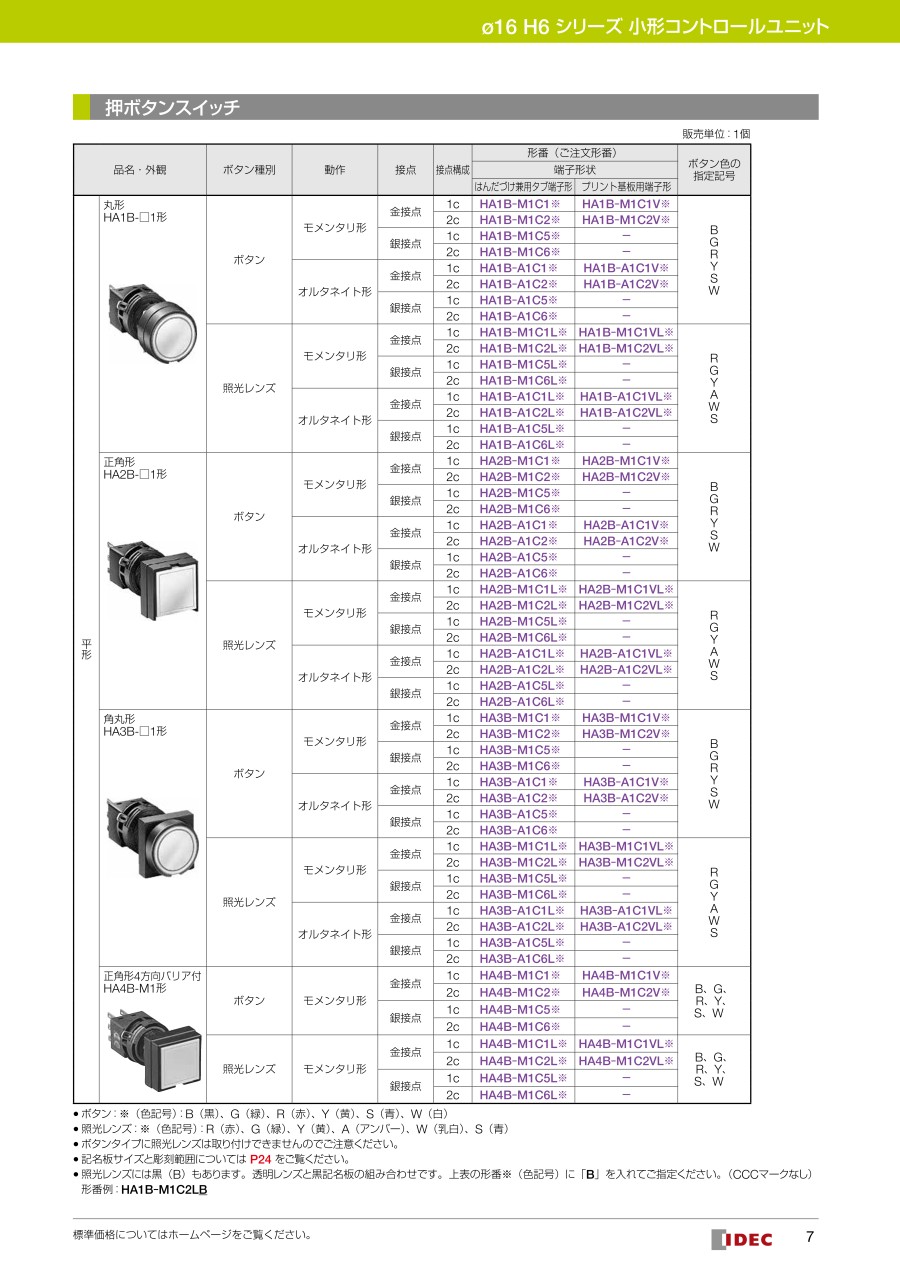

H6シリーズ 押しボタンスイッチ

小形コントロールユニットφ16（直径16mm）の仕様

• ※ 取付ピッチは操作性を考慮してお決めください。

• ボタン：B（黒）、G（緑）、R（赤）、Y（黄）、S（青）、W（白）
• 照光レンズ：R（赤）、G（緑）、Y（黄）、A（アンバー）、W（乳白）、S（青）
• ボタンタイプに照光レンズは取り付けできませんのでご注意ください。
• 照光レンズには黒（B）もあります。透明レンズと黒記名板の組み合わせです。

• ※ 上記以外の情報につきましてはカタログをご覧ください。



仕様変更のお知らせ（23年3月追記）

■対象製品
＜H6シリーズ＞


■実施内容
内蔵 LED 球の変更

■実施時期
2023 年 6 月 出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）

■変更内容詳細
LED 球の定格、形番、外観を次のように変更します。
また、この LED 球を搭載する H6 シリーズの消費電流、内蔵球形番や外観も変わります。


■変更理由
・明るさ、色合い向上
・使用LEDチップの調達性向上

• 仕様変更のお知らせ
  2024年9月出荷分より、H6シリーズ押しボタンスイッチの仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。
  新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

➀接点定格

生産設備更新にともなう構造見直しにより、次のように金接点/銀接点の接点定格を変更します。（赤字が変更箇所）

金接点（スイッチベース：青）

定格絶縁電圧			250V
定格通電電流			3A
			変更前			変更後
定格使用電圧			30V	125V	30V	125V	250V
定格使用電流	交流	抵抗負荷	-	0.1A	-	1A	0.5A
	50/60Hz	誘導負荷	-	-	-	0.7A	0.5A
	直流	抵抗負荷	0.1A	-	1A	0.2A	-
		誘導負荷	-	-	0.7A	0.1A	-
電気的寿命時の 開閉頻度	モメンタリ形		1800回/時		1200回/時
	オルタネイト形、セレクタスイッチ		1200回/時		1200回/時

参考値の「最小適用負荷＝AC/DC5V・1mA」に変更はありません。
（使用可能領域は使用条件や負荷の種類によって変動する場合があります。）

銀接点（スイッチベース：グレー色→黒色）

定格絶縁電圧			250V
定格通電電流			5A
			変更前			変更後
定格使用電圧			30V	125V	250V	30V	125V	250V
定格使用電流	交流	抵抗負荷	－	3A	2A	－	3A	2A
	50/60Hz	誘導負荷	－	2A	1.5A	－	2A	1.5A
	直流	抵抗負荷	2A	0.4A	－	2A	0.4A	－
		誘導負荷	1A	0.2A	－	1A	0.2A	－
電気的寿命時の開閉頻度	モメンタリ形		1800回/時			1200回/時
	オルタネイト形、セレクタスイッチ		1200回/時			1200回/時

②端子長さ

製品の小型化、生産性向上のため、次のようにはんだづけ兼用タブ端子の長さを9⇒7mmに変更します。
（また、これにともない推奨のロックコネクタが変わります。）

＜各種スイッチ＞

推奨ロックコネクタ

	変更前				変更後
項目	ポジティブロックコネクタ （タイコエレクトロニクスアンプ社製）		イージーロックコネクタ （ニチフ社製）		イージーロックコネクタ（ニチフ社製）
端子	0.2～0.5mm2	175412-1	0.2～0.3mm2	OSS-62852-F3	0.2～0.3mm2	OSS-62832-F4
	0.5～1.25mm2	174778-1	0.5～1.25mm2	OSS-62815-F3	0.5～1.25mm2	OSS-62815-F4
ハウジング	174779-1		NET1-28-1P		NES1-28-1P-V2

なお変更後の推奨ロックコネクタは変更前の製品にもご使用いただけます。

③スイッチ端子部の樹脂色

生産性向上のため次のように銀接点のスイッチ端子部樹脂色をグレー色から黒色に変更します。

変更前：グレー色	変更後：黒色

④スイッチ端子のメッキ

製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）

変更前：銀メッキ	変更後：スズメッキ

⑤スイッチ端子ベースの形状

生産設備更新にともなう構造見直しにより、ねじ端子を除くスイッチ端子の樹脂部品に次のように、溝を追加します。
（金・銀接点ともに変更します。下図は銀接点の場合です。）

変更前	変更後

⑥その他の部品形状

⑥－1)生産性向上と判読性改善のため、一体形表示灯を除き、次のようにコンタクトブロックの端子番号表示を変更します。
（下図は銀接点の場合です。）

変更前	変更後

⑥－2)生産性向上のため、一体形表示灯を除き、次のようにコンタクトブロック樹脂部品の色を変更します。
（樹脂材質に変更はありません。写真は変更前です。）樹脂色の変更は2024年12月以降となります。

⑦製品ラベルの表示

次のようにTUVマークの削除やUL/CSAからc-UL-usへの変更を行います。
（金・銀接点とも）あわせて接点定格の変更、原産地表示の「MADE IN」追記やA-2019017でご案内済のCCCマークの「S」文字削除等も行います。

	変更前	変更後
接点付き コンタクトブロック

識別表示

変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。
