Φ16 A6シリーズ 小形コントロールユニット 押ボタンスイッチ
- 通常単価(税別)
- 820円～4,180円特別価格
- 税込単価
- 902円～4,598円特別価格
通常出荷日：在庫品1日目～3日目一部当日出荷可能
短胴22mmの一体形の押ボタンスイッチ。【特長】・快適な操作感触ファインタッチを実現した独自の高性能接...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
未確定：候補が109型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特徴詳細
小形コントロールユニットφ16（直径16mm）の特徴
AB6G形の外観
押ボタンスイッチの外形寸法図 単位：mm
押ボタンスイッチの端子配列（BOTTOM VIEW）
長角形／3方向バリア付（TOP）の外形寸法図 単位：mm
正角形（TOP）の外形寸法図 単位：mm
丸形（TOP）の外形寸法図 単位：mm
丸形／正角形の取付穴加工図・最小取付ピッチ 単位：mm
長角形／3方向バリア付長角形の取付穴加工図・最小取付ピッチ 単位：mm
はんだづけ端子穴形状 単位：mm
- ※ 取り付けピッチは操作性を考慮してお決めください。
- ※ 端子配列の1接点付けはNC1、NO1、C1端子のみ。
- ※ レンズ、ボタン寸法はメーカーカタログをご覧ください。

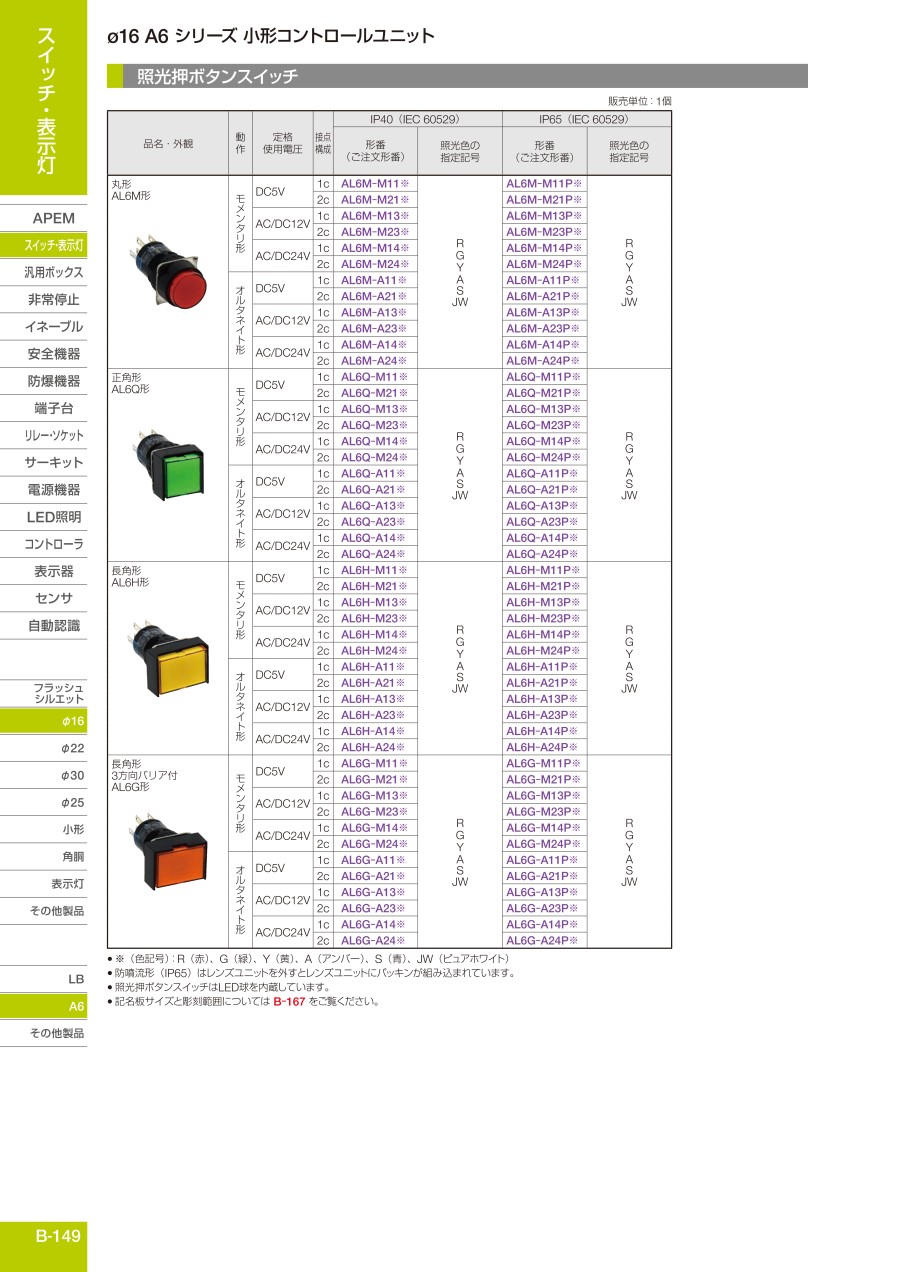

規格表
| 品名 | ボタン種別 | 動作 | 接点構成 | IP40（IEC 60529） | IP65（IEC 60529） | ||
|---|---|---|---|---|---|---|---|
| 形番 （ご注文形番） | ボタン色 指定記号 | 形番 （ご注文形番） | ボタン色 指定記号 | ||||
| 丸形 AB6M形 | ボタン | モメンタリ形 | 1c | AB6M-M1※ | B、G、R、Y、S、W | AB6M-M1P※ | B、G、R、Y、S、W |
| 2c | AB6M-M2※ | AB6M-M2P※ | |||||
| オルタネイト形 | 1c | AB6M-A1※ | AB6M-A1P※ | ||||
| 2c | AB6M-A2※ | AB6M-A2P※ | |||||
| 照光レンズ | モメンタリ形 | 1c | AB6M-M1L※ | R、G、Y、A、W、S | AB6M-M1PL※ | R、G、Y、A、W、S | |
| 2c | AB6M-M2L※ | AB6M-M2PL※ | |||||
| オルタネイト形 | 1c | AB6M-A1L※ | AB6M-A1PL※ | ||||
| 2c | AB6M-A2L※ | AB6M-A2PL※ | |||||
| 正角形 AB6Q形 | ボタン | モメンタリ形 | 1c | AB6Q-M1※ | B、G、R、Y、S、W | AB6Q-M1P※ | B、G、R、Y、S、W |
| 2c | AB6Q-M2※ | AB6Q-M2P※ | |||||
| オルタネイト形 | 1c | AB6Q-A1※ | AB6Q-A1P※ | ||||
| 2c | AB6Q-A2※ | AB6Q-A2P※ | |||||
| 照光レンズ | モメンタリ形 | 1c | AB6Q-M1L※ | R、G、Y、A、W、S | AB6Q-M1PL※ | R、G、Y、A、W、S | |
| 2c | AB6Q-M2L※ | AB6Q-M2PL※ | |||||
| オルタネイト形 | 1c | AB6Q-A1L※ | AB6Q-A1PL※ | ||||
| 2c | AB6Q-A2L※ | AB6Q-A2PL※ | |||||
| 長角形 AB6H形 | ボタン | モメンタリ形 | 1c | AB6H-M1※ | B、G、R、Y、S、W | AB6H-M1P※ | B、G、R、Y、S、W |
| 2c | AB6H-M2※ | AB6H-M2P※ | |||||
| オルタネイト形 | 1c | AB6H-A1※ | AB6H-A1P※ | ||||
| 2c | AB6H-A2※ | AB6H-A2P※ | |||||
| 照光レンズ | モメンタリ形 | 1c | AB6H-M1L※ | R、G、Y、A、W、S | AB6H-M1PL※ | R、G、Y、A、W、S | |
| 2c | AB6H-M2L※ | AB6H-M2PL※ | |||||
| オルタネイト形 | 1c | AB6H-A1L※ | AB6H-A1PL※ | ||||
| 2c | AB6H-A2L※ | AB6H-A2PL※ | |||||
| 長角形3方向バリア付 AB6G形 | ボタン | モメンタリ形 | 1c | AB6G-M1※ | B、G、R、Y、S、W | AB6G-M1P※ | B、G、R、Y、S、W |
| 2c | AB6G-M2※ | AB6G-M2P※ | |||||
| オルタネイト形 | 1c | AB6G-A1※ | AB6G-A1P※ | ||||
| 2c | AB6G-A2※ | AB6G-A2P※ | |||||
| 照光レンズ | モメンタリ形 | 1c | AB6G-M1L※ | R、G、Y、A、W、S | AB6G-M1PL※ | R、G、Y、A、W、S | |
| 2c | AB6G-M2L※ | AB6G-M2PL※ | |||||
| オルタネイト形 | 1c | AB6G-A1L※ | AB6G-A1PL※ | ||||
| 2c | AB6G-A2L※ | AB6G-A2PL※ | |||||
- ボタン：※色記号：B（黒）、G（緑）、R（赤）、Y（黄）、S（青）、W（白）
- 照光レンズ：※色記号：R（赤）、G（緑）、Y（黄）、A（アンバー）、W（白乳）、S（青）
接点定格
| 定格絶縁電圧 | 250V | |||||
|---|---|---|---|---|---|---|
| 定格通電電流 | 3A | |||||
| 定格使用電圧（AC／DC） | 12V | 24V | 110V | 220V | ||
| 定格使用電流 | 交流 50／60Hz | 抵抗負荷 | - | - | 1.0A | 0.5A |
| 誘導負荷 | - | - | 0.7A | 0.5A | ||
| 直流 | 抵抗負荷 | 1.0A | 1.0A | 0.2A | - | |
| 誘導負荷 | 0.7A | 0.7A | 0.1A | - | ||
| 接点材質 | 銀に金・クロスバー接点 | |||||
質量（代表例）
| 質量（約） | 8g（AL6M-M24形） |
|---|---|
| 7g（AB6M-M2形） |
製品仕様
| 標準使用状態 | 使用周囲温度：-25～+55℃（ただし、氷結しないこと） 保存周囲温度：-30～+80℃（ただし、氷結しないこと） 使用周囲湿度：45～85%RH（ただし、結露しないこと） | |
|---|---|---|
| 接触抵抗 | 50mΩ以下（初期値） | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 耐電圧 | スイッチ部 | 充電金属部と非充電金属部間：AC2000V・1分間 異極端子間：AC2000V・1分間 同極端子間：AC1000V・1分間 接点端子とランプ端子間：AC1500V・1分間 |
| 照光部 | 充電部とアース間：AC2000V・1分間 | |
| 耐振動 | 耐久：5～55Hz 片振幅0.75mm 誤動作：5～55Hz、片振幅0.75mm | |
| 耐衝撃 | 耐久：500m/s2 誤動作：200m/s2 | |
| 寿命 | 機械的 | モメンタリ形：100万回以上 オルタネイト形：10万回以上 |
| 電気的 | 10万回以上（開閉頻度1200回/時） ただし、オルタネイト形は5万回以上 | |
| 保護構造 | IP40、IP65（IEC 60529） | |
- ※ 上記以外の情報につきましてはメーカーカタログをご覧ください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
890円 ( 979円 ) | 在庫品1日目当日出荷可能 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
短胴22mmの一体形の押ボタンスイッチ。
【特長】
・快適な操作感触ファインタッチを実現した独自の高性能接点機構ファインメカを採用
・LED照光ユニットはLED球内に電流制限用抵抗及びダイオード内蔵
・保護構造は、IP40とIP65を完備（IEC60529）
【用途】
・民生からFA分野に至る幅広い用途に適合
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
商品担当おすすめ
Φ16 A6シリーズ 小形コントロールユニット 押ボタンスイッチのレビュー
電気工事
5
5.02020/02/14
軒下屋外の盤面に使用
小さくモーメンタリの防水構造は
この商品くらいしかない
3人が参考にしています。
水のかかる場所の操作ＳＷ
4
4.02019/01/29
照光式IP65という条件で納期が短いのが良い。
24V品を12Vで点灯させてみたが、何とか実用的な明るさになったと思う。...もっと読む
2人が参考にしています。
薬液注入用の制御BOXの電源スイッチに使用。
4
4.02017/02/16
Φ16サイズで2C接点、リレーシーケンスの都合で電源AC100Vを動力線基準としながら、LED照光ランプ式押しボタンが利...もっと読む
2人が参考にしています。
試作機
5
5.02019/02/28
LEDが24Vでそのまま使えるので重宝します。Φ12でこのシリーズがあればなおよかったです。
1人が参考にしています。
ユニットＢＯＸに使用
5
5.02023/08/31
空圧/電気トレーニングキットの専用機を作る上で、操作用ＳＷで使用しています。小型でＬＥＤも明るく使い易いと思います。
