CC-Link マスタ／ローカル局 パソコン用インタフェースボード
- 通常単価(税別)
- 102,180円
- 税込単価
- 112,398円
CC-Link マスタ／ローカル局 パソコン用インタフェースボード。 【特長】...
詳細情報を確認する- 種類
- その他通信
- 寸法 長さ (mm)
- 121
- 寸法 幅 (mm)
- 153
- 種類詳細
- CC-Link Ver.2
- 用途
- マスタ局/ローカル局
- 外部電源供給機能
- 無
- 伝送速度
- 156kbps/625kbps/2.5Mbps/5Mbps/10Mbps(選択可能)
- 代表規格
- UL/cUL
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品情報
パソコン用インタフェースボードの特長
PCI Expressバス、Microsoft Windows Server 2003 R2に対応
- PCI Expressバス、およびMicrosoft Windows Server 2003 R2に対応することで、CC-Linkシステムでのパソコン選択の幅が広がった。
- デュアルコアプロセッサおよびマルチCPU構成パソコンにも対応。
Excelで簡単ロギング
MX ComponentとMX Sheet利用により、プログラミングを行うことなく簡単な設定のみで、Excelからシーケンサのデバイスデータの収集/書込みなどを行うことができる。
Microsoft Visual Basic、Microsoft Visual C++で簡単プログラミング
Microsoft Visual Basic、Microsoft Visual C++ 対応関数により、シーケンサCPUのリモートRUN/STOP/PAUSEやデバイスの読出し/書込みなどの、ユーザプログラムも簡単に作成できる。
製品仕様
| 形名 | Q80BD-J61BT11N | Q81BD-J61BT11 |
|---|---|---|
| 局タイプ | マスタ局、待機マスタ局またはローカル局 | |
| 占有局数（ローカル局時） | 1局～4局（ユーティリティのパラメータ設定により切り換え） | |
| 装着可能枚数 | 最大4枚＊1 | |
| 装着スロット | パソコン PCIバススロット（ハーフサイズ） | パソコン PCI Express X1、X2、X4、X8、X16スロット（ハーフサイズ） |
| 占有スロット数 | 1スロット | |
| 消費電流（DC5V） | 0.56A | － |
| 消費電流（DC3.3V） | － | 1.06A |
| 外形寸法 | 153（W）×121（H）×19（D）mm | |
| 質量 | 0.11kg | |
*1:同一パソコンでCC-Link Ver.2ボードとVer.1ボード（A80BD-J61BT11/13）を混在して使用できません。
外形図
Q80BD-J61BT11N形
Q81BD-J61BT11形
CC-Link Ver.2ユーティリティ
CC-Link Ver.2ユーティリティにより下記機能が使用できる。
ボード情報表示、回線モニタ（他局）、メモリ・I/O診断、テスト、パラメータ設定、マルチCPU対応PC通信の相手先設定等。
デバイスモニタユーティリティ
デバイスモニタユーティリティにより下記機能が使用できる。
一括モニタ・16点登録モニタ、デバイス値の変更。
ユーザーズマニュアル
日本語版、英語版のユーザーズマニュアル（PDF）が格納されている。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
102,180円 ( 112,398円 ) | 在庫品1日目当日出荷可能 |
102,180円 ( 112,398円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
CC-Link マスタ／ローカル局 パソコン用インタフェースボード。
【特長】
・CC-Link Ver.2対応のマスタ局。待機マスタ局またはローカル局として使用可能。
・デュアルコアプロセッサおよびマルチCPU構成パソコンにも対応。
・簡単な設定のみで、Excelからシーケンサのデバイスデータの収集／書込みなどを行うことができる。
【用途】
・フィールドネットワークによる機器接続に便利。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

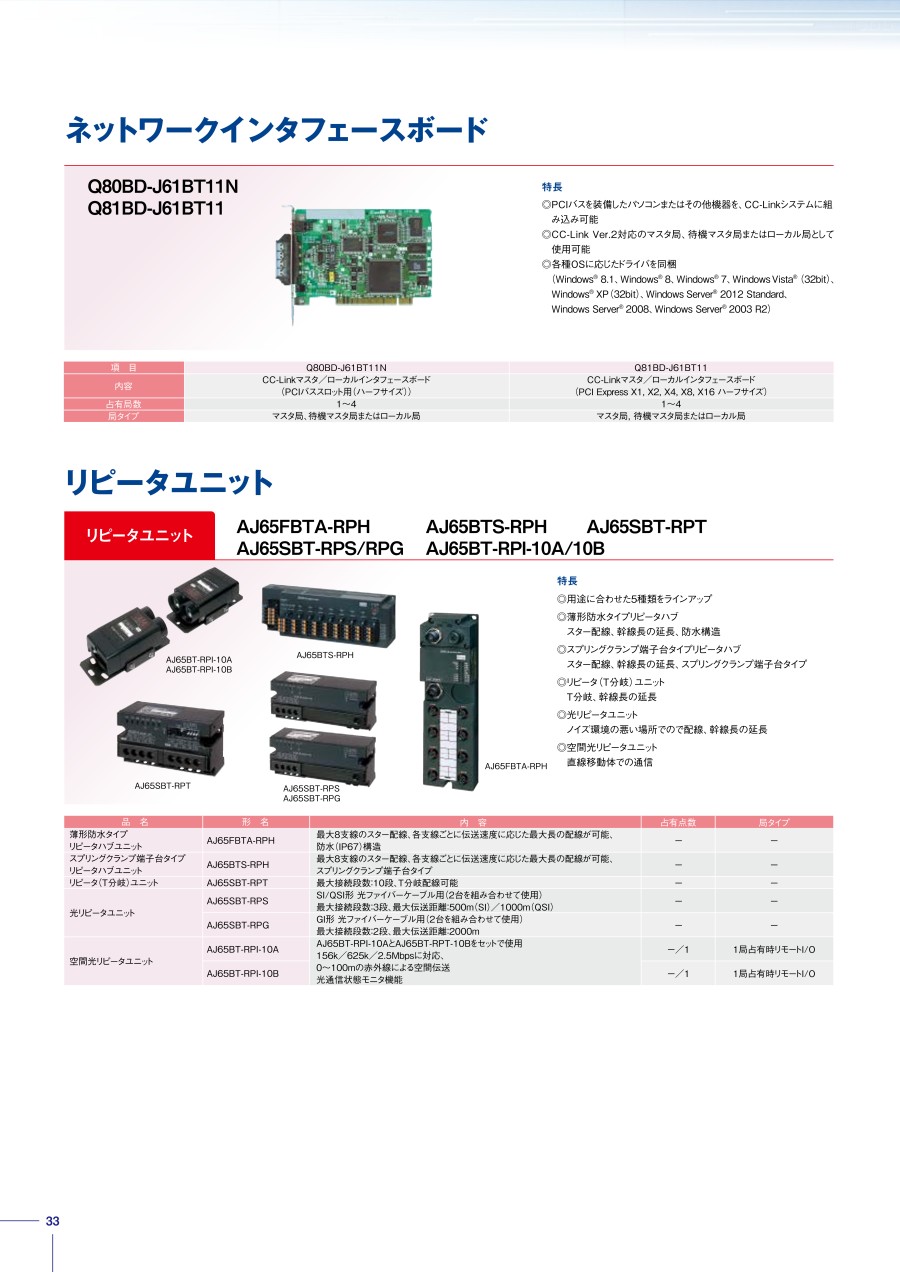

カタログ
