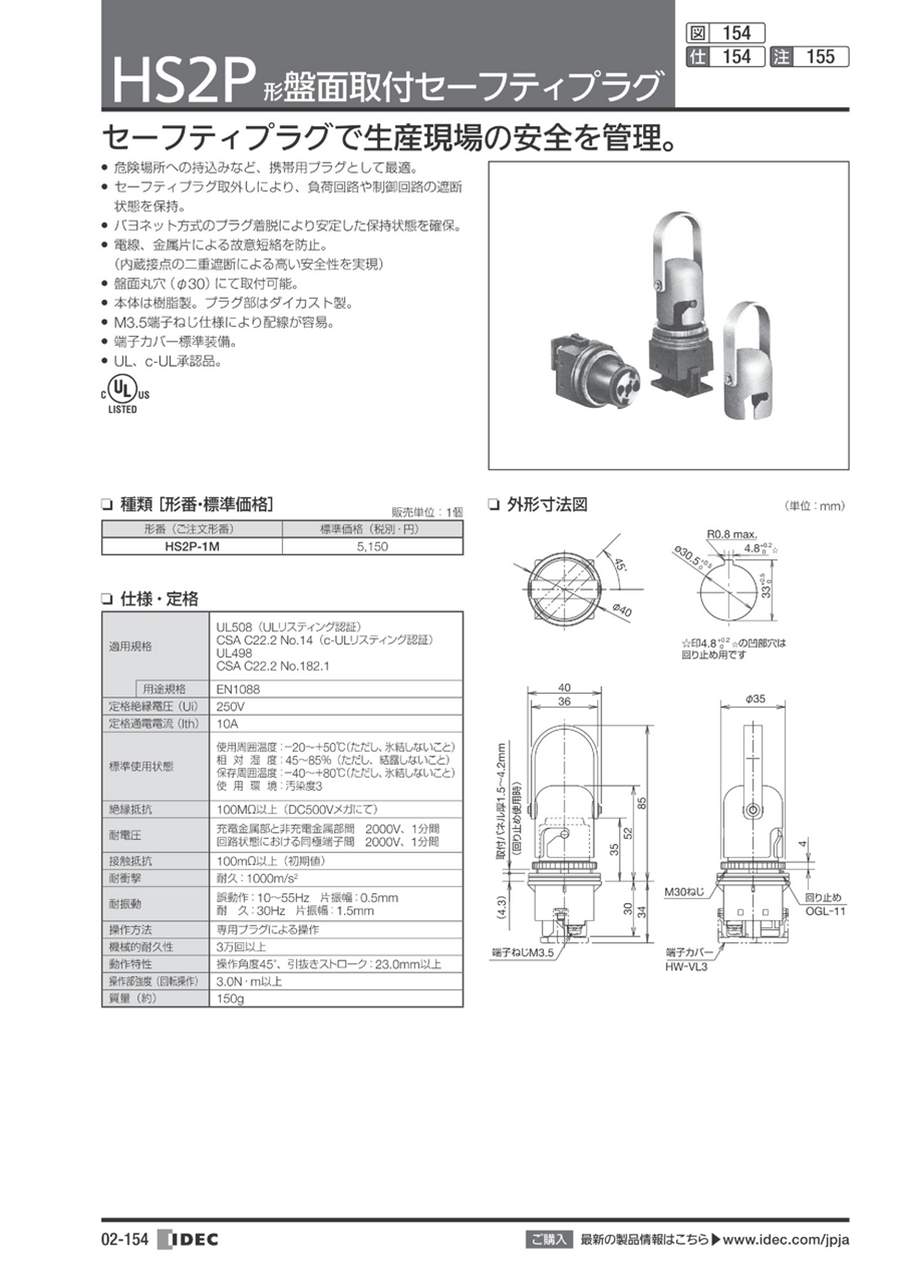

HS2P形盤面取付セーフティプラグ

製品仕様

HS2P-1Mの外観

HS2P-1Mの外形寸法図1



（単位：mm）



HS2P-1Mの外形寸法図2



（単位：mm）



製品仕様

注意・禁止事項

• セーフティプラグは、水や油などのかからない位置に取り付けてください。特にプラグ部分に水や油などが付着した状態で操作しますと、感電・火災の恐れがあります。
• セーフティプラグは、プラグを携帯する作業者の安全を守ることが第一の目的です。万一1つの本体部に対して複数のプラグが存在すると、ホステッジコントロールとしての機能が損なわれ、かえって作業者は危険な状態におかれる恐れがあります。ご使用の際は用途を明確にし、セーフティプラグの機能を損なわないよう安全管理を徹底してください。
• 取付け、取外し、配線作業および保守・点検は必ず電源を切って行ってください。感電および火災の危険があります。
• 分解、改造ならびにセーフティプラグの機能を故意に停止させるようなことは絶対に行わないでください。故障や事故の原因となります。

回り止め取付け方法

パネル取付け時は上図の順序でパネル切り欠き部と回り止め突起の位置を合わせてください。

※その他仕様につきましてはカタログを参照してください。
