漏電遮断器 F Style NV-Cクラス（経済品） 高調波・サージ対応形 NV63-CVF
- 通常単価(税別)
- 12,970円～15,970円
- 税込単価
- 14,267円～17,567円
電気設備の未来創造に貢献する三菱低圧遮断器。【特長】・半世紀以上に渡り市場のニーズに応えてきた三菱ノー...
詳細を確認- 商品イメージは代表画像となります。型番によって実物は異なることがございます。予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
NV-C形 漏電遮断器の特長
IEC35mmレール取付標準対応。
端子部全面方向からの保護等級IP20に標準対応。
操作とって取付可能。
漏電遮断器への電圧引きはずし装置(SHT)取付可能。
NV-C形 漏電遮断器の仕様
| フレーム A | 50 | ||||
|---|---|---|---|---|---|
| 形名 | NV63-CVF | ||||
| 定格電流 In A （注3） 基準周囲温度 40℃ | （5） （10） 15 20 30 40 50 | ||||
| 極数 | 2 | 3 | |||
| 相線式 （注1） | 1φ2W | 3φ3W 1φ3W 1φ2W | |||
| 定格使用電圧 Ue V （注2） | AC | 100-240 | 100-440 | ||
| 高速形 | 定格感度電流 mA | 30 | 30 100 （200） （500） | ||
| 最大動作時間 s | at IΔn | 0.1 | |||
| at 5IΔn | 0.04 | ||||
| 時延形 | 定格感度電流 mA | - | |||
| 最大動作時間 s (注4) | - | ||||
| 慣性不動作時間 s以上 | - | ||||
| 定格短絡遮断容量 kA | JIS C 8201-2-2 Ann.1 JIS C 8201-2-2 Ann.2 IEC 60947-2 2nd. ed. （Icu/Ics） （注5） | AC | 440V | - | 2.5/2.5 |
| 415V | - | 5/5 | |||
| 400V | - | 5/5 | |||
| 230V | 7.5/7.5 | ||||
| 200V | 7.5/7.5 | ||||
| 100V | 7.5/7.5 | ||||
| 定格インパルス耐電圧 Uimp kV | 4 | 6 | |||
| アイソレーション適合 | 適合 | ||||
| 逆接続（AC240V以下で使用時のみ） | - | ||||
| 外形寸法 mm | a | 36 | 54 | ||
| b | 100 | ||||
| c | 68 | ||||
| ca | 90 | ||||
| 接続方式 | ◎表面形 圧着端子用 | ||||
| IEC 35mmレール取付用アダプター | 標準装備 | ||||
| 電気用品安全法 | 適合 | ||||
| 過電流引きはずし方式 | 熱動-電磁 | ||||
| トリップボタン | 有 | ||||
| CEマーキング | - | ||||
| CCC認証 | - | ||||
注1 3極の漏電遮断器を1φ2Wに使用される場合は中央極を使用せず左右極に接続してください。1φ3Wに使用される場合は中央極に中性線を接続してください｡
注2 時延形は全機種200-440Vとなります。
注3 時延形の場合、定格電流20A以上で製作します。
注4 動作時間は0.45sの場合0.15～0.45s、1.0sの場合0.6～1.0s、2.0sの場合1.2～2.0sの間で動作します｡
注5 2極品のJIS C 8201-2-2 Ann.1 Ann.2のAC240V遮断容量はAC230Vと同じです。
外形寸法
漏電保護機能の動作可能な電圧変動範囲
| 定格電圧 | 適用回路電圧 | 漏電保護機能の動作可能な電圧変動範囲 |
|---|---|---|
| 100-240V | 100・110・200・220・230・240V | 80～264V |
| 100-440V | 100・110・200・220・240・254・265・380・400・415・440V | 80～484V |
| 200-440V | 200・220・240・254・265・380・400・415・440V | 160～484V |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,970円 ( 14,267円 ) | 在庫品1日目当日出荷可能 |
15,540円 ( 17,094円 ) | 在庫品1日目当日出荷可能 |
12,970円 ( 14,267円 ) | 在庫品1日目当日出荷可能 |
12,970円 ( 14,267円 ) | 在庫品1日目当日出荷可能 |
12,970円 ( 14,267円 ) | 在庫品1日目当日出荷可能 |
15,200円 ( 16,720円 ) | 5日目 |
13,970円 ( 15,367円 ) | 在庫品1日目当日出荷可能 |
14,987円 ( 16,486円 ) | 在庫品1日目当日出荷可能 |
14,510円 ( 15,961円 ) | 在庫品1日目当日出荷可能 |
14,670円 ( 16,137円 ) | 在庫品1日目当日出荷可能 |
13,970円 ( 15,367円 ) | 在庫品1日目当日出荷可能 |
15,970円 ( 17,567円 ) | 在庫品1日目当日出荷可能 |
15,970円 ( 17,567円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電気設備の未来創造に貢献する三菱低圧遮断器。
【特長】
・半世紀以上に渡り市場のニーズに応えてきた三菱ノーヒューズ遮断器・漏電遮断器
・新遮断技術を搭載したWS-Vシリーズをはじめ、受配電市場、機械市場それぞれに応じた様々なラインアップを取り揃えています
ご注意
- 商品イメージは代表画像となります。型番によって実物は異なることがございます。予めご了承ください。

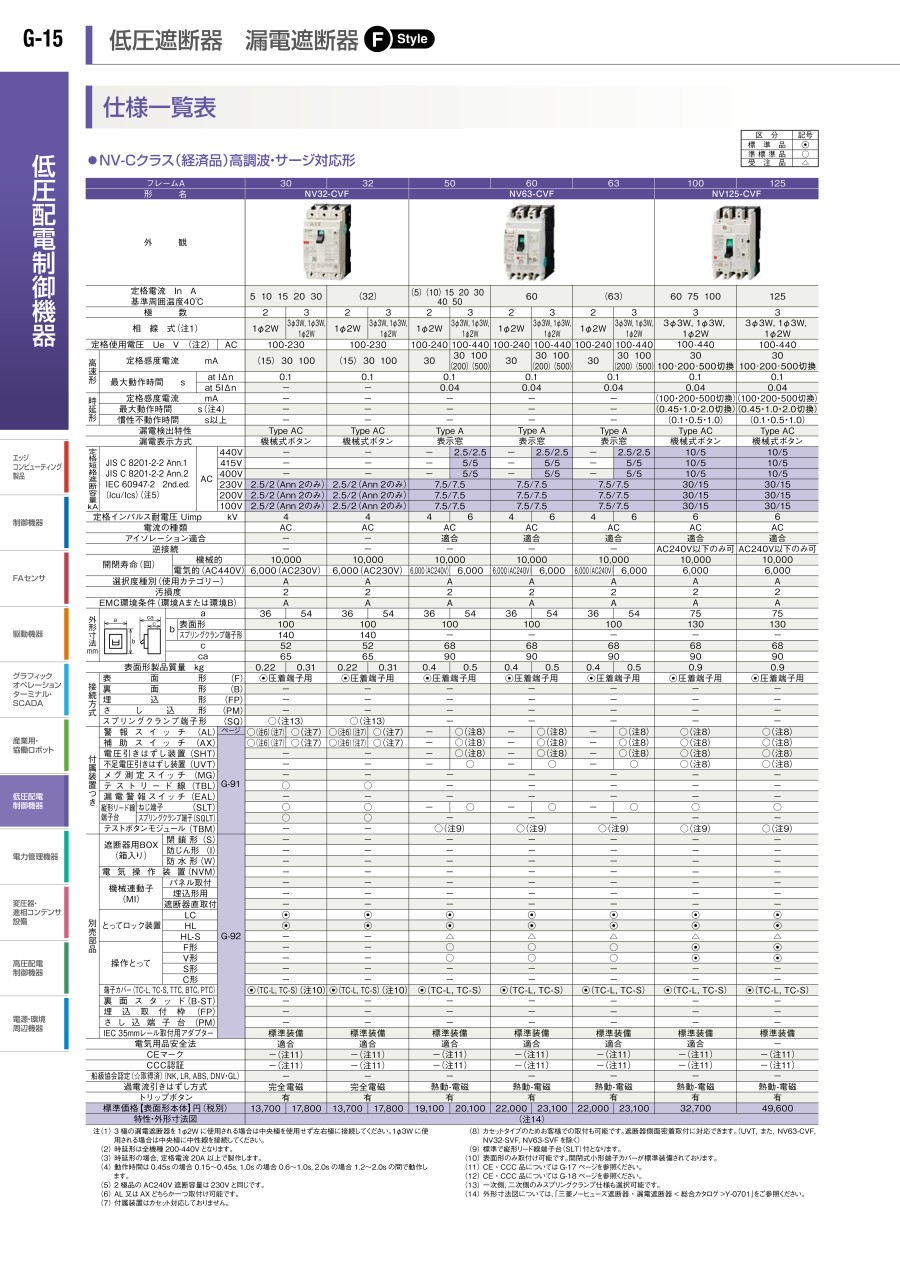

カタログ
