三菱電機

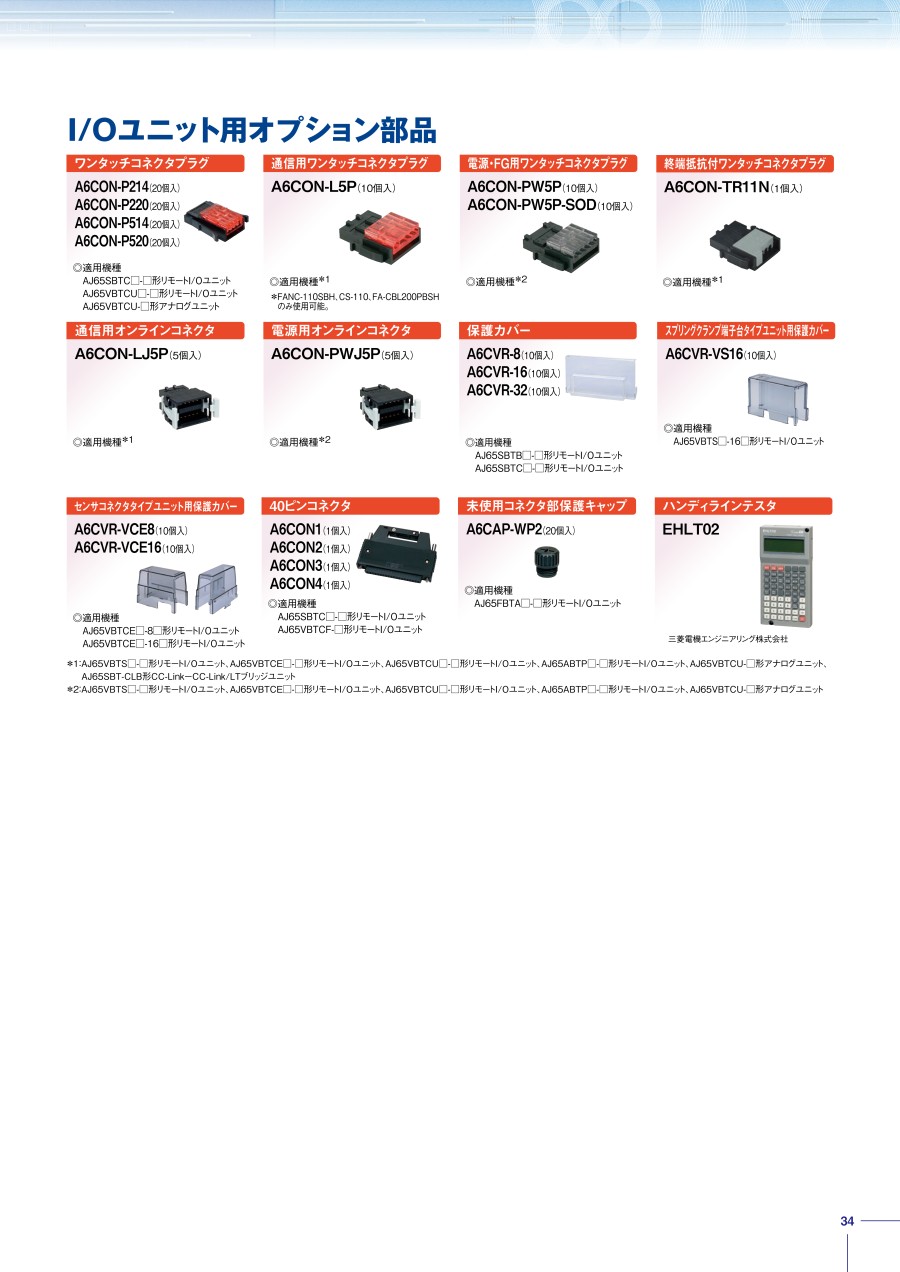

I／Oユニット用オプション部品 40ピンコネクタ（FCNコネクタ）

Name: I／Oユニット用オプション部品 40ピンコネクタ（FCNコネクタ）
Brand: 三菱電機
SKU: 222000388016
Rating: 4.7 (7 reviews)

カタログ |

4.7

平均満足度4.7

この商品のレビューをみる（7件）

通常単価(税別): 820円～1,297円

税込単価: 902円～1,427円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三菱電機

MELSEC-Fシリーズ入出力ケーブル自作用コネクタ

通常価格(税別)： 1,589円 (税込価格：1,748円)

通常出荷日：在庫品1日目

MELSEC-A／Qシリーズ、MELSEC iQ-Rシリーズシーケンサの入力／...

詳細情報を確認する

用途
ケーブル接続
シリーズ
FCN
適用ピン・コンタクト
メス(ソケット)
ピン数
40
接続方向
ストレート
耐環境性
耐環境性なし

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

フィールドネットワークとの接続に最適な角型コネクタ

型番/A6CON1、 A6CON2

型番/A6CON3

型番/A6CON4

CC-Link 40ピンコネクタ（FCNコネクタ）の仕様について

A6CON1

外部配線接続方式	40ピンコネクタ
種別	ハンダ付けタイプコネクタ（ストレート出しタイプ）
適合電線サイズ	0.3mm²(AWG22)（より線）

適合規格:DNV GL

A6CON2

外部配線接続方式	40ピンコネクタ
種別	圧着タイプコネクタ（ストレート出しタイプ）
適合電線サイズ	0.088～0.24mm²(AWG28～24)（より線）

適合規格:DNV GL

A6CON3

外部配線接続方式	40ピンコネクタ
種別	圧接タイプコネクタ（ストレート出しタイプ）
適合電線サイズ	AWG28（より線） AWG30（単線）

適合規格:DNV GL

A6CON4

外部配線接続方式	40ピンコネクタ
種別	ハンダ付けタイプコネクタ（ストレート／斜め出し兼用タイプ）
適合電線サイズ	0.3mm²(AWG22)（より線）

適合規格:DNV GL

型番リスト

表示件数

型番

電線接続方法	適合電線サイズ	タイプ	RoHS?	最小発注数量

ハンダ	0.3mm2(AWG22)	ストレート出しタイプ	10	1個
圧着	0.088～0.24mm2(AWG28～24)	ストレート出しタイプ	6	1個
圧接	AWG28（より線）/AWG30（単線）	ストレート出しタイプ	6	1個
ハンダ	0.3mm2(AWG22)	ストレート/斜め出し兼用タイプ	6	1個

通常単価(税別) (税込単価)	通常出荷日

998円 ( 1,098円 )	在庫品1日目当日出荷可能
1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
998円 ( 1,098円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

MELSEC-A／Qシリーズ、MELSEC iQ-Rシリーズシーケンサの入力／出力ユニットなどの配線に使用するコネクタ（40ピン）。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
