三菱電機

漏電遮断器 NV-Cクラス（経済品） 高調波・サージ対応形 NV63-CV

漏電遮断器 NV-Cクラス（経済品） 高調波・サージ対応形 NV63-CV
  • 漏電遮断器 NV-Cクラス（経済品） 高調波・サージ対応形 NV63-CV
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
11,900円～17,550円
税込単価
13,090円～19,305円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

制御盤用遮断器 FAシリーズ（漏電遮断器） NV30-FA

三菱電機

制御盤用遮断器 FAシリーズ（漏電遮断器） NV30-FA
4.3
通常価格(税別)： 7,650円 (税込価格：8,415円)

通常出荷日：在庫品1日目

電気設備の未来創造に貢献する三菱低圧遮断器。半世紀以上に渡り市場のニーズに応え...

詳細情報を確認する
  • アンペアフレーム AF
    63AF
  • 定格遮断容量　AC100Vの時 (kA)
    7.5
  • 定格遮断容量　AC200Vの時 (kA)
    7.5
  • 取付方法
    DIN/ネジ止め
  • 代表規格
    PSE
  • 寸法 高さ (mm)
    130
  • 寸法 幅 (mm)
    75
  • 寸法 奥行き (mm)
    90
  • 種類
    経済品
  • 仕様
    高調波・サージ対応形

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が42型番あります。
    数量：

    商品情報

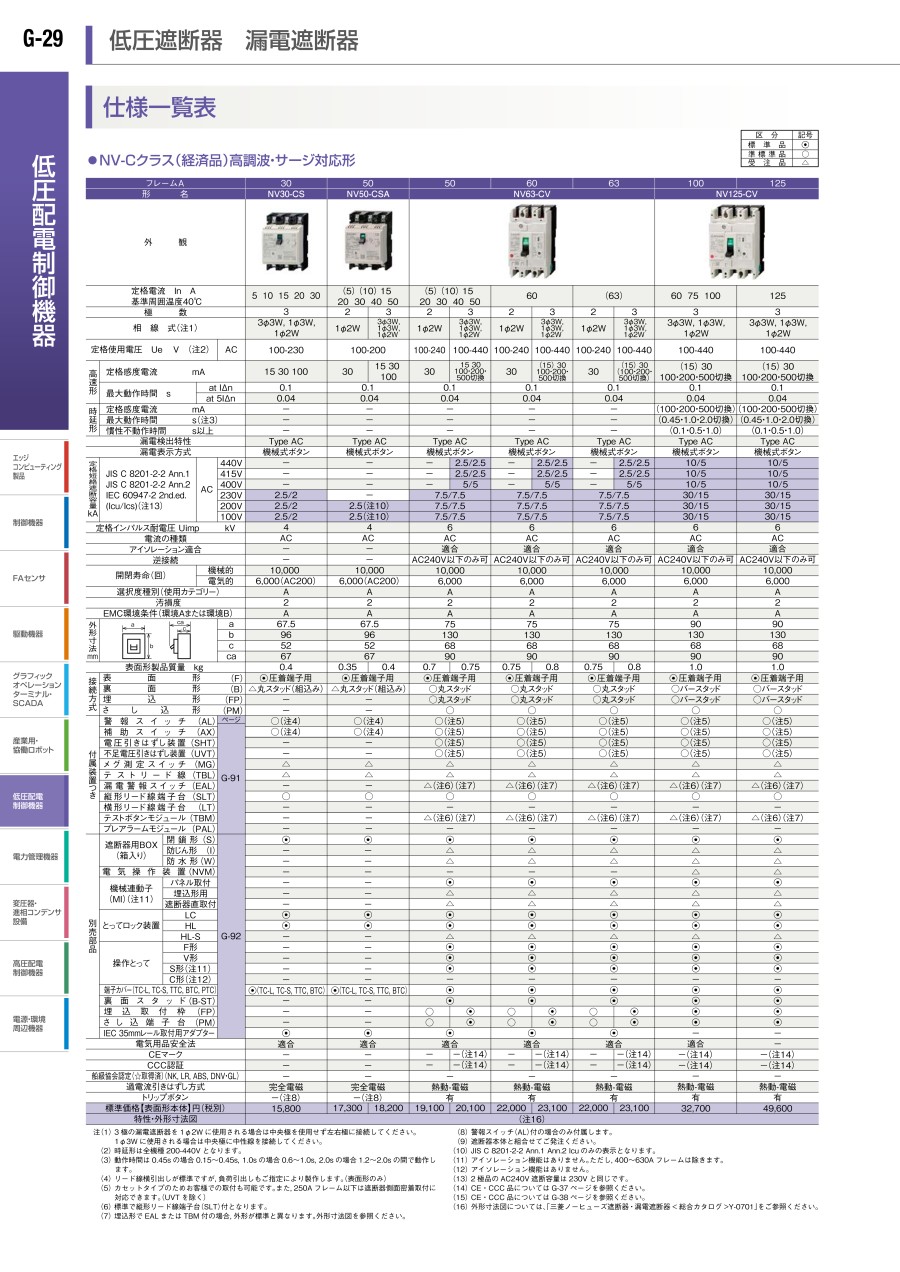

    製品仕様

    形名 NV63-CV NV63-CV「MB」
    定格電流 In
    基準周囲温度40℃ A    		 (5)(10)
    15 20 30
    40 50    		 4 (5) 7.1 (8)
    10 (12) 16
    25 32 (40) 45
    極数 2 3 3
    相線式 1φ2W 3φ3W,
    1φ3W,
    1φ2W    		 3φ3W
    定格使用電圧 Ue V AC 100-240 100-440 100-440
    高
    速
    形    		 定格感度電流 mA 30 15 30
    100・200・
    500切換    		 30
    (100・200・
    500切換)
    最大動作時間 s at I △n 0.1 0.1
    at 5I △n 0.04 0.04
    時
    延
    形    		 定格感度電流 mA - -
    最大動作時間 s - -
    慣性不動作時間 s以上 - -
    漏電表示方式 機械式ボタン 機械式ボタン
    定
    格
    短
    絡
    遮
    断
    容
    量
    kA    		 JIS C 8201-2-2 Ann.1
    JIS C 8201-2-2 Ann.2
    IEC 60947-2 2nd.ed.
    (Icu/Ics)    		 AC 440V - 2.5/2.5 2.5/2.5
    415V - 2.5/2.5 2.5/2.5
    400V - 5/5 5/5
    230V 7.5/7.5 7.5/7.5
    200V 7.5/7.5 7.5/7.5
    100V 7.5/7.5 7.5/7.5

    NV63-CVの外形寸法図

    表面形

    WS-Vシリーズ NV-C形 漏電遮断器（経済品） 代表規格PSE:関連画像

    埋込形

    WS-Vシリーズ NV-C形 漏電遮断器（経済品） 代表規格PSE:関連画像

    裏面形

    WS-Vシリーズ NV-C形 漏電遮断器（経済品） 代表規格PSE:関連画像

    さし込形

    WS-Vシリーズ NV-C形 漏電遮断器（経済品） 代表規格PSE:関連画像
    • ※ 商品の詳しい内容は、カタログでご確認ください。

    型番リスト

    表示件数
  • 1
    • 型番
    NV63-CV 2P 5A 100-240V 30MA
    NV63-CV 2P 10A 100-240V 30MA
    NV63-CV 2P 15A 100-240V 30MA
    NV63-CV 2P 20A 100-240V 30MA
    NV63-CV 2P 30A 100-240V 30MA
    NV63-CV 2P 40A 100-240V 30MA
    NV63-CV 2P 50A 100-240V 30MA
    NV63-CV 2P 60A 100-240V 30MA
    NV63-CV 3P 4A MB 100-440V 30MA
    NV63-CV 3P 4A PR 100-440V 30MA
    NV63-CV 3P 5A 100-440V 1.2.500MA
    NV63-CV 3P 5A 100-440V 30MA
    NV63-CV 3P 7.1A PR 100-440V 30MA
    NV63-CV 3P 10A 100-440V 30MA
    NV63-CV 3P 10A MB 100-440V 30MA
    NV63-CV 3P 10A PR 100-440V 30MA
    NV63-CV 3P 15A 100-440V 1.2.500MA
    NV63-CV 3P 15A 100-440V 30MA
    NV63-CV 3P 16A MB 100-440V 30MA
    NV63-CV 3P 16A PR 100-440V 30MA
    NV63-CV 3P 20A 100-440V 1.2.500MA
    NV63-CV 3P 20A 100-440V 15MA
    NV63-CV 3P 20A 100-440V 30MA
    NV63-CV 3P 20A AC100-440V 15MA F
    NV63-CV 3P 25A MB 100-440V 30MA
    NV63-CV 3P 25A PR 100-440V 30MA
    NV63-CV 3P 30A 100-440V 1.2.500MA
    NV63-CV 3P 30A 100-440V 15MA
    NV63-CV 3P 30A 100-440V 30MA
    NV63-CV 3P 30A AC100-440V 30MA F
    NV63-CV 3P 32A MB 100-440V 30MA
    NV63-CV 3P 32A PR 100-440V 30MA
    NV63-CV 3P 40A 100-440V 1.2.500MA
    NV63-CV 3P 40A 100-440V 30MA
    NV63-CV 3P 45A MB 100-440V 30MA
    NV63-CV 3P 45A PR 100-440V 30MA
    NV63-CV 3P 50A 100-440V 1.2.500MA
    NV63-CV 3P 50A 100-440V 15MA
    NV63-CV 3P 50A 100-440V 30MA
    NV63-CV 3P 60A 100-440V 1.2.500MA
    NV63-CV 3P 60A 100-440V 30MA
    NV63-CV 3P 60A AC100-440V 30MA F

    定格感度電流

    (mA)

    極数

    定格遮断容量　AC400Vの時

    (kA)

    定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件

    定格使用電圧

    (V)

    定格電流

    (A)

    接続方式

    トラスココード

    		RoHS?最小発注数量
    30
    2
    -
    有
    AC100～240
    5
    表面型
    -
    10
    1個
    30
    2
    -
    有
    AC100～240
    10
    表面型
    -
    10
    1個
    30
    2
    -
    有
    AC100～240
    15
    表面型
    -
    10
    1個
    30
    2
    -
    有
    AC100～240
    20
    表面型
    -
    6
    1個
    30
    2
    -
    有
    AC100～240
    30
    表面型
    -
    6
    1個
    30
    2
    -
    有
    AC100～240
    40
    表面型
    -
    6
    1個
    30
    2
    -
    有
    AC100～240
    50
    表面型
    -
    6
    1個
    30
    2
    -
    有
    AC100～240
    60
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    4
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    4
    表面型
    -
    6
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    5
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    5
    表面型
    -
    10
    1個
    30
    3
    5
    有
    AC100～440
    7.1
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    10
    表面型
    -
    10
    1個
    30
    3
    5
    有
    AC100～440
    10
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    10
    表面型
    -
    6
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    15
    表面型
    -
    10
    1個
    30
    3
    5
    有
    AC100～440
    15
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    16
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    16
    表面型
    -
    6
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    20
    表面型
    -
    10
    1個
    15
    3
    5
    有
    AC100～440
    20
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    20
    表面型
    -
    10
    1個
    15
    3
    5
    有
    AC100～440
    20
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    25
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    25
    表面型
    -
    6
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    30
    表面型
    -
    10
    1個
    15
    3
    5
    有
    AC100～440
    30
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    30
    表面型
    -
    10
    1個
    30
    3
    5
    有
    AC100～440
    30
    表面型
    -
    10
    1個
    30
    3
    5
    有
    AC100～440
    32
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    32
    表面型
    -
    6
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    40
    表面型
    -
    10
    1個
    30
    3
    5
    有
    AC100～440
    40
    表面型
    -
    -
    1個
    30
    3
    5
    有
    AC100～440
    45
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    45
    表面型
    -
    6
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    50
    表面型
    -
    10
    1個
    15
    3
    5
    有
    AC100～440
    50
    表面型
    -
    6
    1個
    30
    3
    5
    有
    AC100～440
    50
    表面型
    -
    -
    1個
    100・200・500切換
    3
    5
    有
    AC100～440
    60
    表面型
    850-0818
    10
    1個
    30
    3
    5
    有
    AC100～440
    60
    表面型
    850-0819
    10
    1個
    30
    3
    5
    有
    AC100～440
    60
    表面型
    -
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,900円
    ( 13,090円 )
    在庫品1日目当日出荷可能
    11,900円
    ( 13,090円 )
    在庫品1日目当日出荷可能
    11,900円
    ( 13,090円 )
    在庫品1日目当日出荷可能
    12,620円
    ( 13,882円 )
    在庫品1日目当日出荷可能
    14,470円
    ( 15,917円 )
    5日目
    11,900円
    ( 13,090円 )
    在庫品1日目当日出荷可能
    11,900円
    ( 13,090円 )
    在庫品1日目当日出荷可能
    16,720円
    ( 18,392円 )
    在庫品1日目当日出荷可能
    13,900円
    ( 15,290円 )
    在庫品1日目当日出荷可能
    14,900円
    ( 16,390円 )
    5日目
    15,240円
    ( 16,764円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    14,900円
    ( 16,390円 )
    5日目
    12,900円
    ( 14,190円 )
    在庫品1日目当日出荷可能
    12,900円
    ( 14,190円 )
    在庫品1日目当日出荷可能
    14,900円
    ( 16,390円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    15,240円
    ( 16,764円 )
    5日目
    12,900円
    ( 14,190円 )
    在庫品1日目当日出荷可能
    14,900円
    ( 16,390円 )
    5日目
    14,900円
    ( 16,390円 )
    在庫品1日目当日出荷可能
    15,240円
    ( 16,764円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    15,350円
    ( 16,885円 )
    在庫品1日目当日出荷可能
    13,900円
    ( 15,290円 )
    5日目
    14,900円
    ( 16,390円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    15,240円
    ( 16,764円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    15,240円
    ( 16,764円 )
    在庫品1日目当日出荷可能
    15,240円
    ( 16,764円 )
    5日目
    14,900円
    ( 16,390円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    13,900円
    ( 15,290円 )
    5日目
    14,900円
    ( 16,390円 )
    5日目
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    15,240円
    ( 16,764円 )
    在庫品1日目当日出荷可能
    13,300円
    ( 14,630円 )
    在庫品1日目当日出荷可能
    15,310円
    ( 16,841円 )
    在庫品1日目当日出荷可能
    15,310円
    ( 16,841円 )
    在庫品1日目当日出荷可能
    17,550円
    ( 19,305円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    電気設備の未来創造に貢献する三菱低圧遮断器。
    半世紀以上に渡り市場のニーズに応えてきた三菱ノーヒューズ遮断器・漏電遮断器。
    新遮断技術を搭載したWS-Vシリーズをはじめ、受配電市場、機械市場それぞれに応じた様々なラインアップを取り揃えています。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
