三菱電機

MELSEC-Fシリーズ ターミナルブロック

MELSEC-Fシリーズ ターミナルブロック
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
2,390円～10,790円
税込単価
2,629円～11,869円

MELSEC-Fシリーズ ターミナルブロック。 【特長】・出力用、AC入力用の...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。
未確定：候補が2型番あります。
    数量：

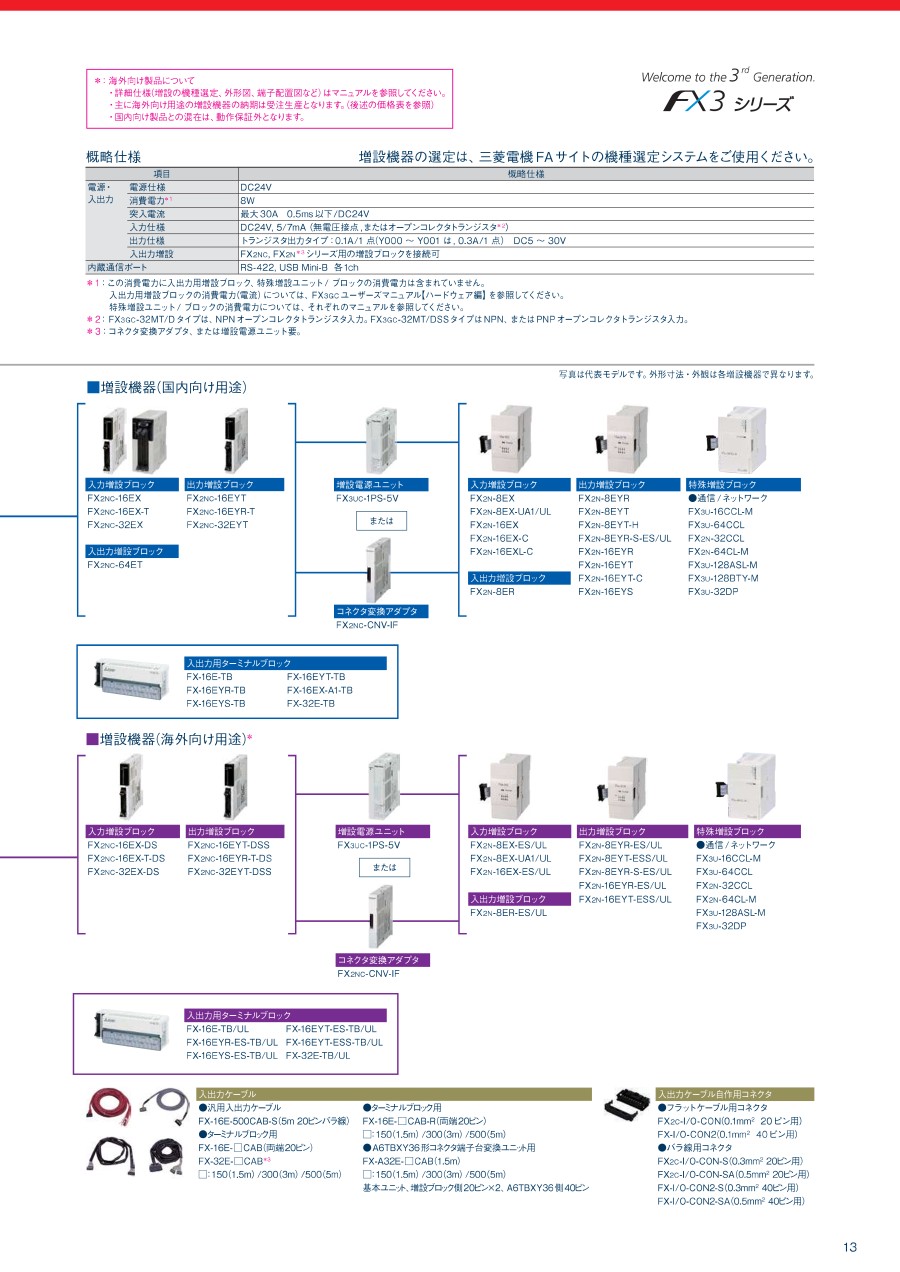

    商品情報

    ターミナルブロック FX-16E-TB・FX-16E-TB/ULの特長

    入力または出力:16点(コネクタ→端子台変換用)
    シーケンサとターミナルブロック間は、ケーブルで簡単に接続できます。
    接続ケーブルはオプションで用意されている他、お客様で製作もできます。
    入出力配線工数の省力化が図れます。

    ターミナルブロック FX-16EX-A1-TB・FX-16EX-A1-TB/ULの特長

    入力:16点(コネクタ→端子台変換用)AC入力信号タイプ。

    製品仕様

    入力仕様接続形状端子台(M3.5ネジ)
    シーケンサへの接続はコネクタです。
    入力種別AC入力
    入力信号電圧AC100～120V +10%-15%　50/60Hz
    入力信号電流4.7mA/AC100V 50Hz
    6.2mA/AC110V 60Hz
    入力インピーダンス約21kΩ/50Hz
    約18kΩ/60Hz
    入力感度ON3.8mA/AC80V以上
    OFF1.7mA/AC30V以下
    応答時間25～30ms
    この応答時間は、シーケンサ側の応答遅れを含んでいません。
    入力信号形式有電圧接点
    回路絶縁ホトカプラ絶縁
    入力動作表示入力LEDなし(ただし、24V電源LED表示あり)
    消費電力1.2W(48mA DC24V)
    FX2N-16EX-Cに接続した場合は、｢3.9W(160mA DC24V)｣必要になります。

    入力回路構成

    FX-16EX-A1-TB・FX-16EX-A1-TB/UL

    FX-16EX-A1-TB・FX-16EX-A1-TB/UL

    ターミナルブロック FX-16EYR-TB・FX-16EYR-ES-TB/ULの特長

    出力:16点(コネクタ→端子台変換用)リレー出力タイプ

    ターミナルブロック FX-16EYR-TB・FX-16EYR-ES-TB/ULの仕様

    出力仕様接続形状端子台(M3.5ネジ)
    シーケンサへの接続はコネクタです。
    出力種別リレー
    外部電圧AC250V以下，DC30V以下
    最大負荷抵抗負荷2A/1点
    コモン(4点)あたりの合計負荷電流を8A以下としてください。
    誘導性負荷80VA
    最小負荷DC5V 2mA(参考値)
    応答時間OFF→ON約10ms
    シーケンサ側の応答遅れを除いた応答時間です。
    ON→OFF約10ms
    シーケンサ側の応答遅れを除いた応答時間です。
    回路絶縁機械的絶縁
    動作表示リレーコイル通電時LED点灯
    消費電力1.92W(80mA DC24V)

    出力回路構成

    FX-16EYR-TB

    FX-16EYR-TB

    FX-16EYR-ES-TB/UL

    FX-16EYR-ES-TB/UL

    ターミナルブロック FX-16EYS-TB・FX-16EYS-ES-TB/ULの特長

    出力:16点(コネクタ→端子台変換用)トライアック出力タイプ。

    ターミナルブロック FX-16EYS-TB・FX-16EYS-ES-TB/ULの仕様

    出力仕様接続形状端子台(M3.5ネジ)
    シーケンサへの接続はコネクタです。
    出力種別トライアック(SSR)
    外部電圧AC85～242V
    最大負荷抵抗負荷0.3A/1点
    突入電流の大きな負荷を高頻度にON/OFFするときは2乗平均電流を0.2A以下としてください。
    コモン(4点)あたりの合計負荷電流を0.8A以下としてください。
    誘導性負荷15VA/AC100V
    36VA/AC240V
    最小負荷0.4VA/AC100V
    1.6VA/AC200V
    開路もれ電流1mA/AC100V
    2mA/AC200V
    応答時間OFF→ON2ms以下
    シーケンサ側の応答遅れを除いた時間になります。
    ON→OFF12ms以下
    シーケンサ側の応答遅れを除いた時間になります。
    回路絶縁ホトカプラ絶縁
    動作表示ホトサイリスタ通電時LED点灯
    消費電力2.7W(112mA DC24V)

    出力回路構成

    FX-16EYS-TB

    FX-16EYS-TB

    FX-16EYS-ES-TB/UL

    FX-16EYS-ES-TB/UL

    ターミナルブロック FX-16EYT-ES-TB/UL・FX-16EYT-ESS-TB/UL・FX-16EYT-TBの特長

    出力:16点(コネクタ→端子台変換用)トランジスタ出力タイプ
    出力種別:トランジスタ/シンク出力(FX-16EYT-ES-TB/UL・FX-16EYT-TB)、トランジスタ/ソース出力(FX-16EYT-ESS-TB/UL)

    ターミナルブロック FX-16EYT-ES-TB/UL・FX-16EYT-ESS-TB/UL・FX-16EYT-TBの仕様

    出力仕様接続形状端子台(M3.5ネジ)
    シーケンサへの接続はコネクタです。
    外部電圧DC5～30V
    最大負荷抵抗負荷0.5A/1点
    コモン(4点)あたりの合計負荷電流を0.8A以下としてください。
    誘導性負荷12W/DC24V
    開路もれ電流0.1mA/DC30V
    応答時間OFF→ON0.2ms以下/DC24V
    シーケンサ側の応答遅れを除いた応答時間です。
    ON→OFF1.5ms以下/DC24V
    シーケンサ側の応答遅れを除いた応答時間です。
    出力素子のON電圧1.5V
    回路絶縁ホトカプラ絶縁
    動作表示ホトカプラ通電時LED点灯
    消費電力2.7W(112mA DC24V)

    出力回路構成

    FX-16EYT-ES-TB/UL

    FX-16EYT-ES-TB/UL

    FX-16EYT-ESS-TB/UL

    FX-16EYT-ESS-TB/UL

    FX-16EYT-TB

    FX-16EYT-TB

    ターミナルブロック FX-16EYT-H-TBの特長

    出力:16点(コネクタ→端子台変換用)トランジスタ出力大電流タイプ

    ターミナルブロック FX-16EYT-H-TBの仕様

    出力仕様接続形状端子台(M3.5ネジ)
    シーケンサへの接続はコネクタです。
    出力種別トランジスタ/シンク出力
    外部電圧DC5～30V
    最大負荷抵抗負荷1A/1点
    コモン(4点)あたりの合計負荷電流を3A以下としてください。
    誘導性負荷24W/DC24V
    開路もれ電流0.1mA/DC30V
    応答時間OFF→ON10ms以下
    ON→OFF10ms以下
    出力素子のON電圧1.5V
    回路絶縁ホトカプラ絶縁
    動作表示ホトカプラ通電時LED点灯
    消費電力2.7W(112mA DC24V)

    出力回路構成

    FX-16EYT-H-TB

    FX-16EYT-H-TB

    ターミナルブロック FX-32E-TB・FX-32E-TB/ULの特長

    入力または出力:32点(入力16点・出力16点の分割可)(コネクタ→端子台変換用)

    型番リスト

    表示件数
  • 1
    • 型番
    FX-16E-TB
    FX-16EYR-TB

    コネクタ

    端子台ネジ

    代表規格

    備考

    適用シリーズ

    入出力点数

    入出力タイプ

    		RoHS?最小発注数量
    その他
    M3.5
    CE / UL / CUL
    入力または出力:16点(コネクタ→端子台変換用)｡シーケンサとターミナルブロック間は､ケーブルで簡単に接続可能｡
    FX3G$FX2N$FX3U$FX3UC$FX1N$FX1NC$FX2NC
    16点
    コネクタ→端子台変換用
    6
    1個
    その他
    M3.5
    CE / UL / CUL
    出力:16点(コネクタ→端子台変換用) リレー出力タイプ｡シーケンサとターミナルブロック間は､ケーブルで簡単に接続可能｡
    FX3G$FX2N$FX3U$FX3UC$FX1N$FX1NC$FX2NC
    出力：16点
    リレー出力
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,390円
    ( 2,629円 )
    在庫品1日目当日出荷可能
    10,790円
    ( 11,869円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    MELSEC-Fシリーズ ターミナルブロック。
    【特長】
    ・出力用、AC入力用のラインナップ有、入出力配線工数の省力化が可能。
    ・シーケンサとターミナルブロック間は、ケーブルで簡単に接続できる。
    【用途】
    ・コネクタ→端子台変換。

    ご注意

    • 商品画像は代表画像となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
