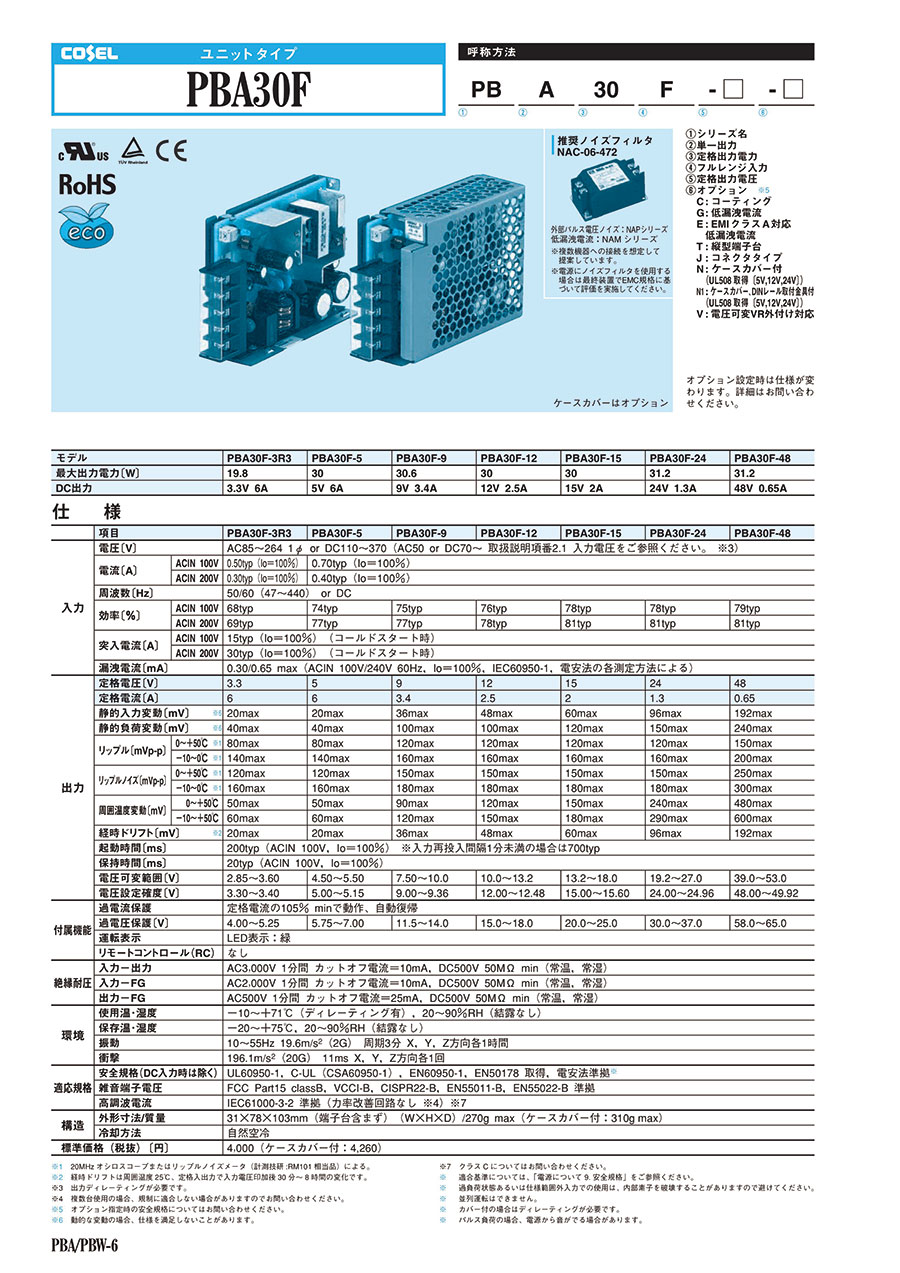

PBA30Fモデル 30W単出力
- 通常単価(税別)
- 3,981円～4,786円特別価格
- 税込単価
- 4,379円～5,265円特別価格
出力電力30Wモデル。 【特長】 ・カタログ汎用電源のスタンダードモデル。 ・豊富なバリエーションによ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
30～350W薄型スイッチング電源 LRSシリーズ＿5/12/24/48V対応
スイッチング電源 HDRシリーズ
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PBA30Fの特長
PBA30F
従来比体積59%
スイッチング周波数固定(他励フライバック方式)
低漏洩電流
取付金具、専用ハーネスなど各種オプションパーツを対応
SEMI F47規格対応可
UL508取得(-N、-N1タイプかつ5V、12V、24V品)
BA30Fの呼称方法
1:シリーズ名
2:単一出力
3:定格出力電力
4:フルレンジ入力
5:定格出力電圧
6:オプション
C: コーティング
G: 低漏洩電流
E: EMIクラスA対応 低漏洩電流
T: 縦型端子台
J: コネクタタイプ
N: ケースカバー付(UL508取得 5V、12V、24V)
N1: ケースカバー、DINレール取付金具付(UL508取得 5V、12V、24V)
V: 電圧可変VR外付け対応
- ※ オプション設定時は仕様が変わります。詳細はお問い合わせください。
ブロックダイヤグラム
| 事象 | 電源で 起きていること | 考えられる要因 | 確認方法 | 対策案 | 該当製品例 |
|---|---|---|---|---|---|
| 通電直後から出力電圧が出ない | 過電圧保護が動作している | センシング線が接続されていない | センシング線の接続を確認してください | センシング線を正しく接続してください | センシング機能を持つ製品全般 |
| 過電流保護回路が動作している | 出力が短絡している | 出力の配線を外して、正常な電圧が出力されることを確認してください | 出力側を正しく配線してください | 製品全般 | |
| 出力に接続する装置の配線間違い（+V端子とGND端子の逆接続など） | 出力側の配線を確認してください | ||||
| 電源が起動していない | 入力電圧が電源に印加されていない | 外部ヒューズやブレーカがトリップしていないか確認してください | 外部ヒューズを交換、もしくはブレーカを戻してください | 製品全般 | |
| 入力側の配線が正しいか確認してください | 入力側を正しく配線してください | ||||
| リモートコントロールがOFFになっている | リモートコントロール仕様の製品でないか確認してください（R仕様では外部電圧が必要な場合があります） | リモートコントロール回路を正しく配線してください | リモートコントロール仕様がある製品全般 | ||
| リモートコントロールの回路の配線が正しいか確認してください | |||||
| 直列運転が不可能な製品で直列運転している | 1つの電源で、正常な電圧が出力されることを確認してください | 直列運転が可能な製品を使用してください | 直列運転不可の製品※取扱説明の「直列運転」を確認してください | ||
| 正常に出力していたが、今は出力電圧が出ない | 過熱保護が動作している | FANが停止している | 電源を充分冷却して再度通電してもファンが止まっていることを確認してください 取扱説明書に記載のFANの寿命データを確認してください | FANユニットを交換してください | PBA300F～1500 FPBA1500T ACEシリーズ |
| 電源を交換してください | ファンユニットがない製品 | ||||
| ポイント温度が高いまたはディレーティング範囲外で使用している | 電源を十分冷却して再度通電し、出力が出ることを確認してください | 取扱説明記載のポイント温度、ポイント温度がない場合はディレーティングカーブを確認の上、使用環境、放熱設計の見直しをお願いします | 過熱保護回路を搭載した製品（シャットダウン方式） | ||
| 過電圧保護が動作している | モータが接続されている場合、逆起電圧により出力が上昇している | 出力の配線を外して、正常な電圧が出力されることを確認してください | 出力端子に、逆電圧防止用ダイオードを追加してください 逆起電圧がモータに印加されますので、モータメーカにも対策案の妥当性を確認してください | 全製品 |
外形図
- ※ オプションT、J、N、N1、Vに関しては外形が変わります。
- ※ 公差:±1
- ※ 質量:270g max(ケースカバー付:310g max)
- ※ 基板材質/厚さ:CEM-3/1.6mm
- ※ シャーシ材質:電気亜鉛メッキ鋼板
- ※ 単位:mm
- ※ シャーシ締め付けトルク:0.6N・m(6.3kgf・cm)max
- ※ 端子台締め付けトルク:M3:0.8N・m(8.5kgf・cm)max
- ※ 筐体の安全アース接続は、取付穴(M3)2箇所で行ってください。
開発秘話
スタンダードモデルとして、幅広くご使用いただいてる製品。
従来モデルより､体積比59%削減。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,114円 ( 4,525円 ) | 在庫品1日目当日出荷可能 |
4,486円 ( 4,935円 ) | 在庫品1日目当日出荷可能 |
4,786円 ( 5,265円 ) | 在庫品1日目当日出荷可能 |
3,981円3,582円 ( 3,940円 ) | 在庫品1日目当日出荷可能 |
4,311円 ( 4,742円 ) | 在庫品1日目当日出荷可能 |
4,786円 ( 5,265円 ) | 在庫品1日目当日出荷可能 |
4,114円 ( 4,525円 ) | 在庫品1日目当日出荷可能 |
4,114円 ( 4,525円 ) | 在庫品1日目当日出荷可能 |
4,311円 ( 4,742円 ) | 在庫品1日目当日出荷可能 |
4,761円 ( 5,237円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
出力電力30Wモデル。
【特長】
・カタログ汎用電源のスタンダードモデル。
・豊富なバリエーションにより、複数使用の場合でも同一シリーズでの組合せが可能。
【用途】
・FAを中心とした幅広い用途におすすめ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【推奨代替品情報】受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は以下となります。
【推奨代替品型番リスト】こちらよりご確認ください。
【代替品商品ページ】
30～350W薄型スイッチング電源 LRSシリーズ＿5/12/24/48V対応
スイッチング電源 HDRシリーズ
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
