高調波サージ対応漏電遮断器（標準品） WSシリーズ NV-F形
- 通常単価(税別)
- 10,990円～17,930円
- 税込単価
- 12,089円～19,723円
WSシリーズ NV-F形 高調波サージ対応漏電遮断器（標準品）。 【特長】 ・高調波やサージに対しての...
詳細を確認- 型番に「AC100-200V」と記載がありますが、JISにおいては定格電圧100-200V、UL・CSAにおいては定格電圧100-240Vです。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
NV30-FAU/NV50-FAUの特長
遮断器の縦寸法をミニチュアリレー用ソケットの縦寸法72mmに統一。
漏電遮断器は高調波・サージ対応ICを搭載していますのでインバータ負荷にも適用できる。
IECレール取付が標準で可能。
表板取り付けが可能、裏からのナット締め付けが不要。
裏面配線可能な端子構造。
外形寸法
製品仕様
| フレーム A | 30 | 50 | |||||
|---|---|---|---|---|---|---|---|
| 形名 | NV30-FAU | NV50-FAU | |||||
| 相線式 | 1φ2W | 3φ3W 1φ2W | 1φ2W | 3φ3W 1φ2W | |||
| 定格電流 In A 基準周囲温度 40℃ | 5 10 15 20 30 | 5 10 15 20 30 40 50 | |||||
| 極数 | 2 | 3 | 2 | 3 | |||
| 高速形 | 定格感度電流 mA | 30 | |||||
| ピックアップ電流 UL 1053 | I△n×75% | ||||||
| 最大動作時間 s | 0.04(at 5I△n)(注3) | ||||||
| 定格短絡 遮断容量 kA | UL 1077 CSA C22.2 No.235 | 定格電圧 | AC V | 240 | 240 | ||
| AC | 240V | 2.5(注1) | 2.5(注1) | ||||
| IEC 60947-2 EN 60947-2 GB 14048.2 (Icu/Ics） | 定格使用電圧 Ue V | AC | 230 | 230 | |||
| AC | 230V | 2.5/1(注2) | 2.5/1(注2) | ||||
| JIS C 8201-2-2 Ann.1 Ann.2 (Icu/Ics)(注4) | 定格使用電圧 Ue V | AC | 100-200 | 100-200 | |||
| AC | 200V | 2.5/1(注2) | 2.5/1(注2) | ||||
| 100V | 2.5/1(注2) | 2.5/1(注2) | |||||
| 定格インパルス耐電圧 Uimp kV | 2.5 | ||||||
| 電流の種類 | AC | AC | |||||
| アイソレーション適合 | - | - | |||||
| 逆接続 | - | - | |||||
| 選択度種別(使用カテゴリー) | A | ||||||
| 汚損度 | 2 | ||||||
| EMC環境条件(環境A又は環境B) | A | ||||||
| 外形寸法 mm | a | 40 | 60 | 40 | 60 | ||
| b | 72 | 72 | |||||
| c | 57 | 57 | |||||
| ca | 73.5 | 73.5 | |||||
| 接続方式 | 表面形 | 圧着端子用 | 可能 | 可能 | |||
| 簡易裏面形 | 圧着端子用 | 可能 | 可能 | ||||
| IEC 35mmレール取付 | 可能 | 可能 | |||||
| 電気用品安全法 | 適合 | 適合 | |||||
| 過電流引きはずし方式 | 熱動 | 熱動 | |||||
| トリップボタン | - | - | |||||
| CCC認証 | 取得 | 取得 | |||||
注1 定格電流5A品の定格遮断容量は1.5kAとなります。
注2 定格電流5A品の定格遮断容量は1.5/1kAとなります。
注3 UL1053では0.1となります。
注4 NV30-FA、NV50-FAは、JIS C 8201-2-2 Ann.2のみの表示となります。
NV50-FHUの特長
定格遮断容量は5kA(AC200VまたはAC240V)(AC回路専用品)
ねじ取付とIEC35mmレール取付が標準で可能。
標準でモータ回路保護特性兼用。NF50-FHU、NV50-FHU形にはモータ保護用定格電流も設定。
外形寸法
製品仕様
| フレーム A | 50 | ||||
|---|---|---|---|---|---|
| 形名 | NV50-FHU | ||||
| 相線式 | 1φ2W | 3φ3W 1φ2W 1φ3W | |||
| 定格電流 In A 基準周囲温度 40℃ | 5 10 15 20 30 40 50 | ||||
| モータ保護用定格電流(注1) | - | 1.4 2.5 4 6.3 7.1 16 25 32 45 | |||
| 極数 | 2 | 3 | |||
| 高速形 | 定格感度電流 mA | 30，50，100 | |||
| ピックアップ電流 UL 1053 | I△n×75% | ||||
| 最大動作時間 s | 0.04(at 5I△n)(注3) | ||||
| 定格短絡 遮断容量 kA | UL 1077 CSA C22.2 No.235 | 定格電圧 | AC V | 240 | |
| AC | 240V | 5 | |||
| IEC 60947-2 EN 60947-2 (Icu/Ics) | 定格使用電圧 Ue V | AC | 230 | ||
| AC | 230V | 5/2 | |||
| GB 14048.2 (Icu/Ics) | 定格使用電圧 Ue V | AC | 240 | ||
| AC | 240V | 5/2 | |||
| JIS C 8201-2-2 Ann.1 Ann.2 (Icu/Ics) | 定格使用電圧 Ue V | AC | 100-200 | ||
| AC | 200V | 5/2 | |||
| 100V | 5/2 | ||||
| 定格インパルス耐電圧 Uimp kV | 4 | ||||
| 電流の種類 | AC | ||||
| アイソレーション適合 | - | ||||
| 逆接続 | - | ||||
| 選択度種別(使用カテゴリー) | A | ||||
| 汚損度 | 2 | ||||
| EMC環境条件(環境A又は環境B) | A | ||||
| 外形寸法 mm | a | 50 | 75 | ||
| b | 96 | ||||
| c | 60 | ||||
| ca | 76 | ||||
| 接続方式 | 表面形 | 圧着端子用 | 可能 | ||
| 取付方法 | IEC 35mmレール | 可能 | |||
| 取付ねじ(注2) | 可能 | ||||
| 電気用品安全法 | 適合 | ||||
| 過電流引きはずし方式 | 完全電磁 | ||||
| トリップボタン | - | ||||
| CCC認証 | 取得 | ||||
注1 モータ保護用定格電流の場合は感度電流30mAまたは50mAのみ製作できます。
注2 遮断器本体の取付ねじはお客様でご用意ください。
注3 UL 1053では0.1となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,990円 ( 12,089円 ) | 在庫品1日目当日出荷可能 |
13,970円 ( 15,367円 ) | 在庫品1日目当日出荷可能 |
17,930円 ( 19,723円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
WSシリーズ NV-F形 高調波サージ対応漏電遮断器（標準品）。
【特長】
・高調波やサージに対しての不要な漏電トリップが発生しにくい、漏電検出特性を持った漏電遮断器。
・高調波、サージ対応ICを搭載してるので、インバータ負荷にも適用。
・IECレール取付が標準で可能。
・表板取り付けが可能，裏からのナット締め付けが不要。
・裏面配線可能な端子構造。
【用途】
・ 高調波サージ対応漏電遮断器。
ご注意
- 型番に「AC100-200V」と記載がありますが、JISにおいては定格電圧100-200V、UL・CSAにおいては定格電圧100-240Vです。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

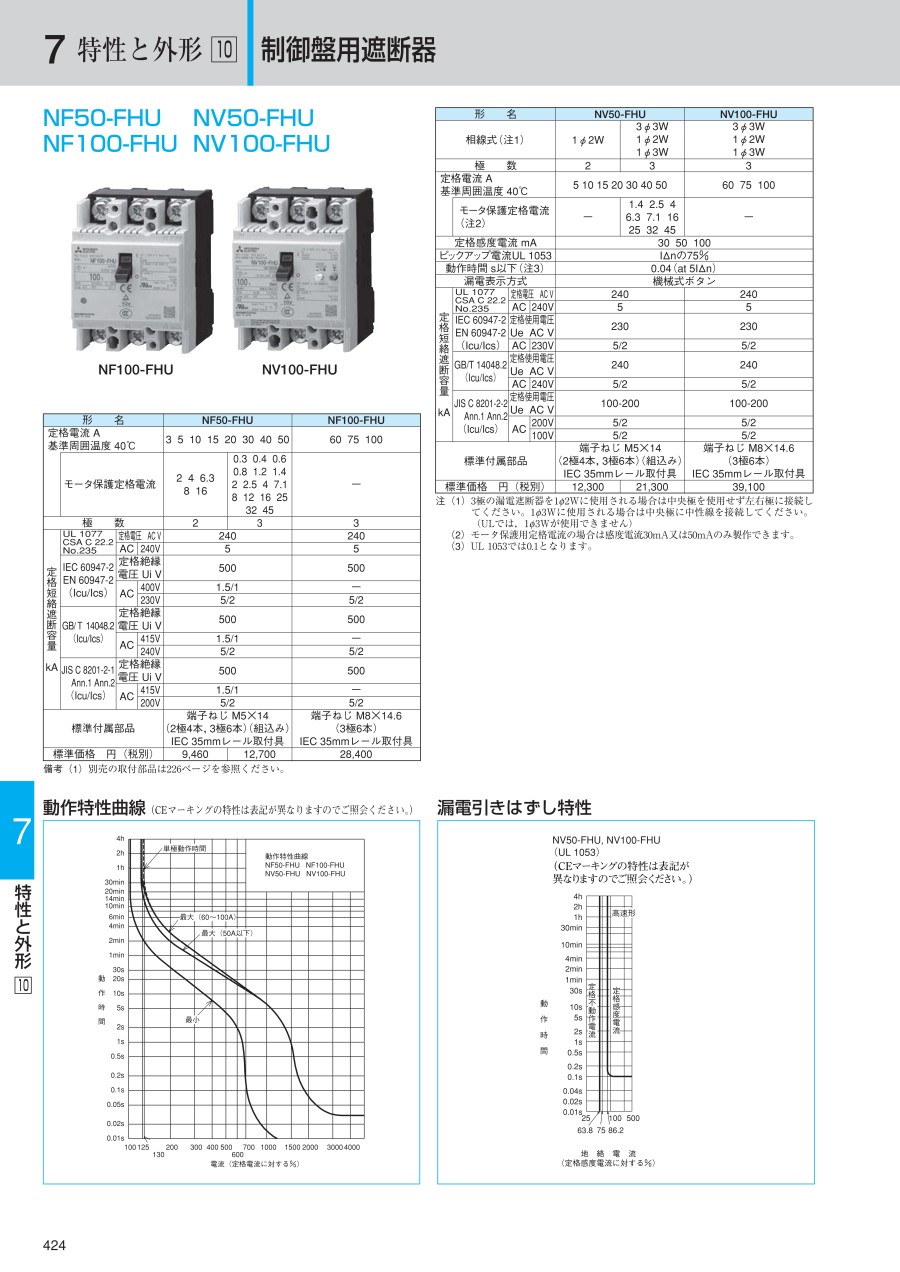

カタログ
