BH MINIシリーズ 分電盤用漏電遮断器
- 通常単価(税別)
- 7,990円～15,540円
- 税込単価
- 8,789円～17,094円
ワンタッチ取付けが可能な遮断器。【特長】・電源側プラグイン構造。・ワンタッチ取付け、停電作業時間の短縮...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

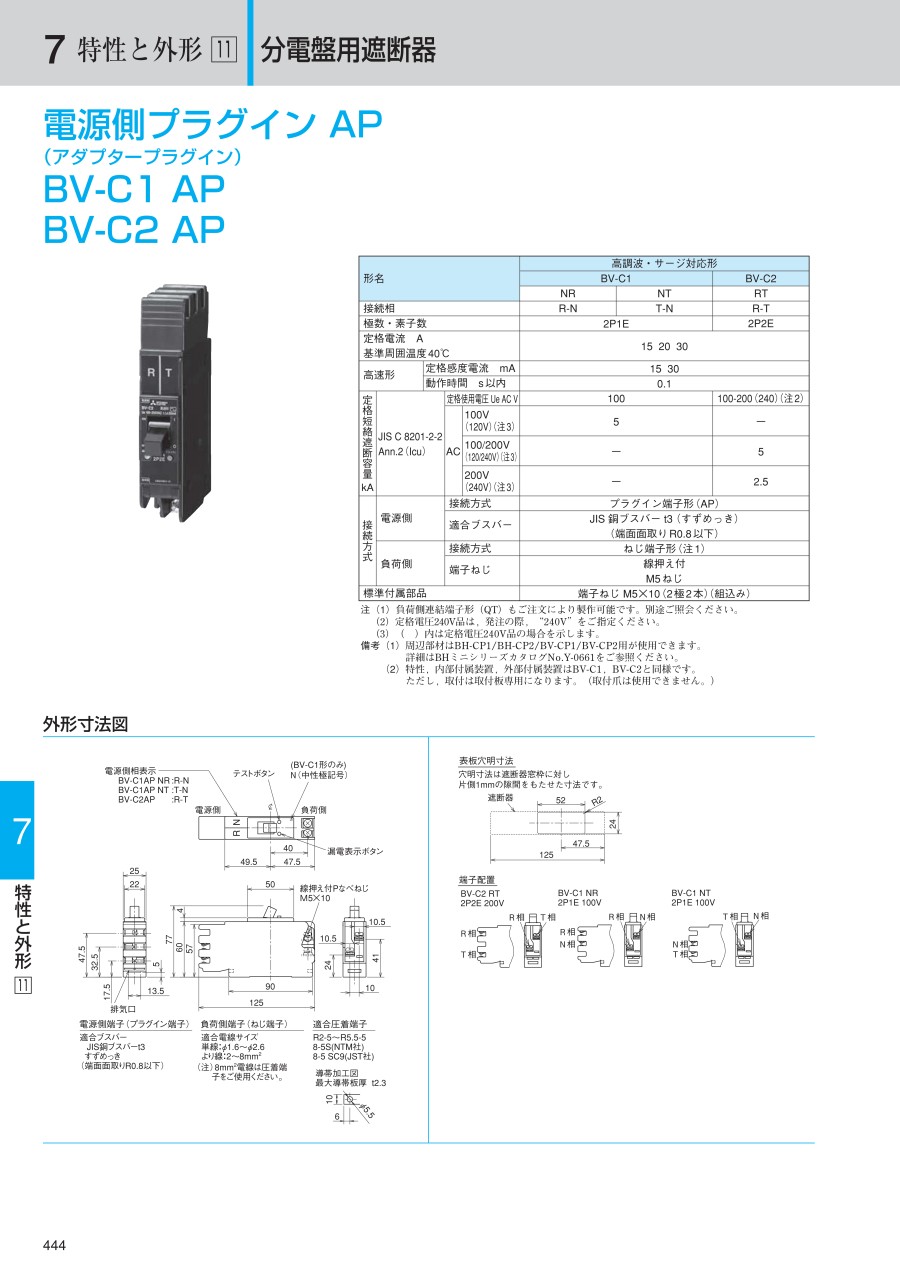

分電盤用漏電遮断器BH MINIシリーズの仕様
BV-C1の外観
BV-C2 QTの外観
| フレーム A | 50 | |||
|---|---|---|---|---|
| 形名 | BV-C1 | BV-C2 | ||
| 極数・素子数 | 2P1E | 2P2E | ||
| 定格電流（基準周囲温度40℃） A | 15 20 30 | |||
| 定格電圧 AC V | 100 | 100-200（240） | ||
| 定格感度電流 mA | 15 30 | |||
| 動作時間 s以内 | 0.1 | |||
| 漏電表示方式 | 機械式ボタン | |||
| 定格遮断容量 JIS C 8201-2-2 Ann2 kA | AC | 100V | 5 | 5 |
| 100／200V | - | 5 | ||
| 200V | - | 2.5 | ||
| 接続 | 電源側 | 接続方式 | ねじ端子 | |
| 仕様 | 端子ねじ：Pなべねじ M5×10 適合圧着端子：2mm2…R2-5 5mm2…R5.5-5 8mm2…8-5S（NTM社）8-5SC-9（JST社） 最大接続導帯：幅10mm以下 厚さ2.3mm以下 | |||
| 負荷側 | 接続方式 | ねじ端子,速結端子（QT） | ||
| 仕様 | 適合電線サイズ：単線φ1.6～φ2.6 より線2～8mm2 （注）8mm2電線は圧着端子をご使用ください。 適合棒圧着端子：速結端子でより線を使用の場合、下記指定の棒圧着端子を使用ください。1.25mm2…TC1.25-20（NTM製） 2.0mm2…TC2-20 （NTM製）3.5,5.5mm2…TC5.5-15ST（NTM製） | |||
| 内部付属装置 | 警報スイッチ（AL）、補助スイッチ（AX） （注1） | |||
| 外部付属装置（別売） | ロックカバー（LC）、ハンドルキャップ（HC）、取付板、取付爪 | |||
| 過電流引きはずし方式 | 熱動-電磁 | |||
| 電気用品安全法 | 適合 | |||
（注1）内部付属装置は、ALまたはAXのどちらか一方のみ取付可能、負荷側リード線引出し方式（リード線長さ450mm）となります。また、本体組込み出荷となります。
| 定格電圧 | 適用回路電圧 | 漏電保護機能の動作可能な電圧変動範囲 |
|---|---|---|
| 100V | 100・110V | 80～121V |
| 100-200V | 100・110・200・220V | 80～242V |
| 240V | 200・220・240V | 96～264V |
特性
動作特性曲線
漏電引きはずし特性
温度補正曲線
内部付属装置
外形図
負荷側 ねじ端子の外形寸法図
（単位：mm）
負荷側端子（ねじ端子）
- 適合電線サイズ：単線：φ1.6～2.6（直径1.6～2.6mm）、より線：2～8mm2
（注）8mm2電線は圧着端子をご使用ください。
適合圧着端子
- R2-5～R5.5-5
- 8-5S（NTM社）
- 8-5SC-9（JST社）
導帯加工図最大導帯板厚：t2.3
負荷側 速結端子（QT）の外形寸法図
（単位：mm）
電源側端子（ねじ端子）
適合圧着端子
- R2-5～R5.5-5
- 8-5S（NTM社）
- 8-5SC-9（JST社）
負荷側端子（速結端子）
接続可能電線：銅単線φ1.6（直径1.6mm）、φ2.0（直径2.0mm）、φ2.6（直径2.6mm）
より線の場合は、下記の棒圧着端子をご使用ください。
- 1.25mm2：TC1.25-20（NTM社）
- 2.0mm2：TC2-20（NTM社）
- 3.5mm2、5.5mm2：TC5.5-15ST（NTM社）
導帯加工図最大導帯板厚：t2.3
※上記以外の型番についてはカタログを参照してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,300円 ( 9,130円 ) | 在庫品1日目当日出荷可能 |
8,300円 ( 9,130円 ) | 在庫品1日目当日出荷可能 |
7,990円 ( 8,789円 ) | 2日目 |
15,540円 ( 17,094円 ) | 5日目 |
