コーセル

NAHシリーズ 単相ノイズフィルタ（汎用・1段フィルタ・超低域高減衰）

NAHシリーズ 単相ノイズフィルタ（汎用・1段フィルタ・超低域高減衰）
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
3,243円～3,700円
税込単価
3,567円～4,070円

雑音端子電圧抑制用ノイズフィルタ。【特長】・10kHz-1MHz高減衰タイプ。...

詳細情報を確認する
  • 入力タイプ
    単相
  • 結線方法
    ねじ止め
  • 安全規格
    UL / CUL / CSA
  • Ｄ (mm)
    92
  • Ｗ (mm)
    53
  • 代表規格（VDE）
    対応
  • 代表規格（ENEC）
    対応(DC入力時は除く)
  • 10kHｚ～1MHz 高減衰
    対応

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
数量：

商品情報

INDEX

製品の基本仕様・特長

性質性能情報

外形図

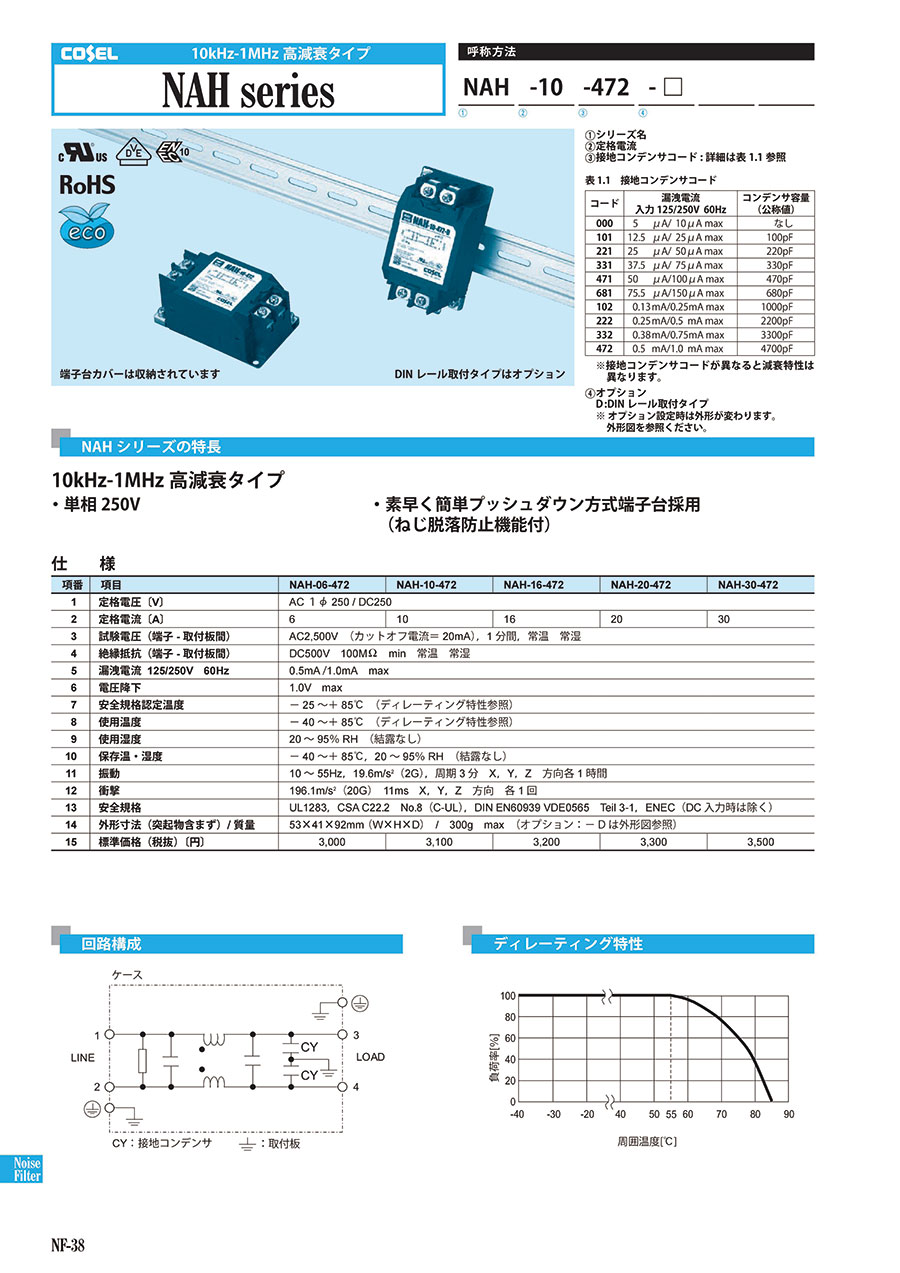

NAHシリーズの特長

NAHシリーズ

NAHシリーズ

10kHz～1MHz 高減衰タイプ
単相 250V
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）

呼称方法

呼称方法
1 シリーズ名
2 定格電流
3 接地コンデンサコード
  • ※ 接地コンデンサコードが異なると減衰特性は異なります。
4 オプション D:DIN レール取付タイプ
  • ※ オプション設定時は外形が変わります。外形図を参照ください。

接地コンデンサコード

コード漏洩電流
入力 125/250V 60Hz		コンデンサ容量
（公称値）
0005 μA/10μA maxなし
10112.5 μA/25μA max100pF
22125 μA/50μA max220pF
33137.5 μA/75μA max330pF
47150 μA/100μA max470pF
68175.5 μA/150μA max680pF
1020.13mA/0.25mA max1,000pF
2220.25mA/0.5mA max2,200pF
3320.38mA/0.75mA max3,300pF
4720.5 mA/1.0mA max4,700pF

製品仕様

項目NAH-06-472NAH-10-472NAH-16-472NAH-20-472NAH-30-472
定格電圧〔V〕AC 1φ 250/DC250
定格電流〔A〕610162030
試験電圧（端子-取付板間）AC2,500V　（カットオフ電流＝20mA），1 分間，常温　常湿　
絶縁抵抗（端子-取付板間）DC500V 100MΩ min　常温　常湿
漏洩電流 125/250V 60Hz0.5mA /1.0mA max
電圧降下1.0V max
安全規格認定温度－25～＋85℃ （ディレーティング特性参照）
使用温度－40～＋85℃ （ディレーティング特性参照）
使用湿度20～95％RH　（結露なし）
保存温・湿度－40～＋85℃，20～95％RH　（結露なし）
振動10～55Hz，19.6m/s2（2G），周期3分　X，Y，Z 方向 各1時間
衝撃196.1m/s2（20G）　11ms X，Y，Z　方向　各1回
安全規格UL1283，CSA C22.2 No.8（C-UL），DIN EN60939 VDE0565 Teil 3-1，ENEC（DC 入力時は除く）
外形寸法（突起物含まず）/質量53×41×92mm （W×H×D）/ 300g max　（オプション：－Dは外形図参照）

回路構成

回路構成

ディレーティング特性

ディレーティング特性


外形図

本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1 端子台カバーは、収納されています。
2 端子台ねじは、上側に保持されています。

標準タイプ

標準タイプ

DIN レール取付タイプ

DIN レール取付タイプ

  • ※ 公差:±1
  • ※ 質量:300g max
  • ※ 取付板材質:鉄（表面処理:ニッケルメッキ）t=1.0
  • ※ ケース材質:PBT
  • ※ 単位 mm
  • ※ 端子台締め付けトルク　M4:1.6N・m（16.9kgf・cm）max

DIN レール取付時の注意

DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子（PE）と接続しておこなってください。
保護接地端子は2箇所ありますが、どちらか1箇所のみの接続でも使用可能です。

DIN レール取付時の注意

DIN レール取付時の注意



特性データ（代表例）

NAH-06-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAH-10-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAH-16-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAH-20-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAH-30-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

型番リスト

表示件数
  • 1
    • 型番
    NAH-06-472
    注文停止中
    NAH-06-472-D
    NAH-10-472
    NAH-16-222
    NAH-16-472
    NAH-30-472

    定格電流

    (A)

    取付方法

    Ｈ

    (mm)

    漏洩電流値

    (mA　max)

    		RoHS?最小発注数量
    6
    ネジ止め
    41
    1(250V60Hz)
    10
    1個
    6
    DINレール
    48
    1(250V60Hz)
    10
    1個
    10
    ネジ止め
    41
    1(250V60Hz)
    10
    1個
    16
    ネジ止め
    41
    0.5(250V60Hz)
    10
    1個
    16
    ネジ止め
    41
    1(250V60Hz)
    10
    1個
    30
    ネジ止め
    41
    1(250V60Hz)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,243円
    ( 3,567円 )
    在庫品1日目当日出荷可能
    3,543円
    ( 3,897円 )
    在庫品1日目当日出荷可能
    3,357円
    ( 3,693円 )
    在庫品1日目当日出荷可能
    3,443円
    ( 3,787円 )
    在庫品1日目当日出荷可能
    3,443円
    ( 3,787円 )
    在庫品1日目当日出荷可能
    3,700円
    ( 4,070円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    雑音端子電圧抑制用ノイズフィルタ。
    【特長】
    ・10kHz-1MHz高減衰タイプ。
    ・単相250V。
    ・用途により選べる接地コンデンサ。
    ・素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）。
    ・オプションでディンレール取付タイプを用意。
    ・NAC、NAH、NAM、NMPと取付コンパチ、用途に合わせて使い分けが可能。
    【用途】
    ・スイッチング電源の複数台仕様、単相インバータまたはサーボモータを有するロボットなどに最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
