コーセル

小型150kHz-1MHzコモンモードノイズフィルタ （1段フィルタ）EACシリーズ

小型150kHz-1MHzコモンモードノイズフィルタ （1段フィルタ）EACシリーズ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,971円～2,290円
税込単価
2,168円～2,519円

雑音端子電圧抑制用小型ノイズフィルタ。【特長】・プッシュダウン方式端子台採用。...

詳細情報を確認する
  • 入力タイプ
    単相
  • 結線方法
    ねじ止め
  • 安全規格
    UL / CUL / CSA
  • Ｄ (mm)
    85
  • Ｗ (mm)
    39
  • 代表規格（VDE）
    対応
  • 代表規格（ENEC）
    対応(DC入力時は除く)
  • 150kHｚ～1MHz 高減衰
    対応
  • 漏洩電流値 (mA　max)
    1(250V60Hz)
未確定：候補が4型番あります。
数量：

商品情報

INDEX

製品の基本仕様・特長

性質性能情報

外形図

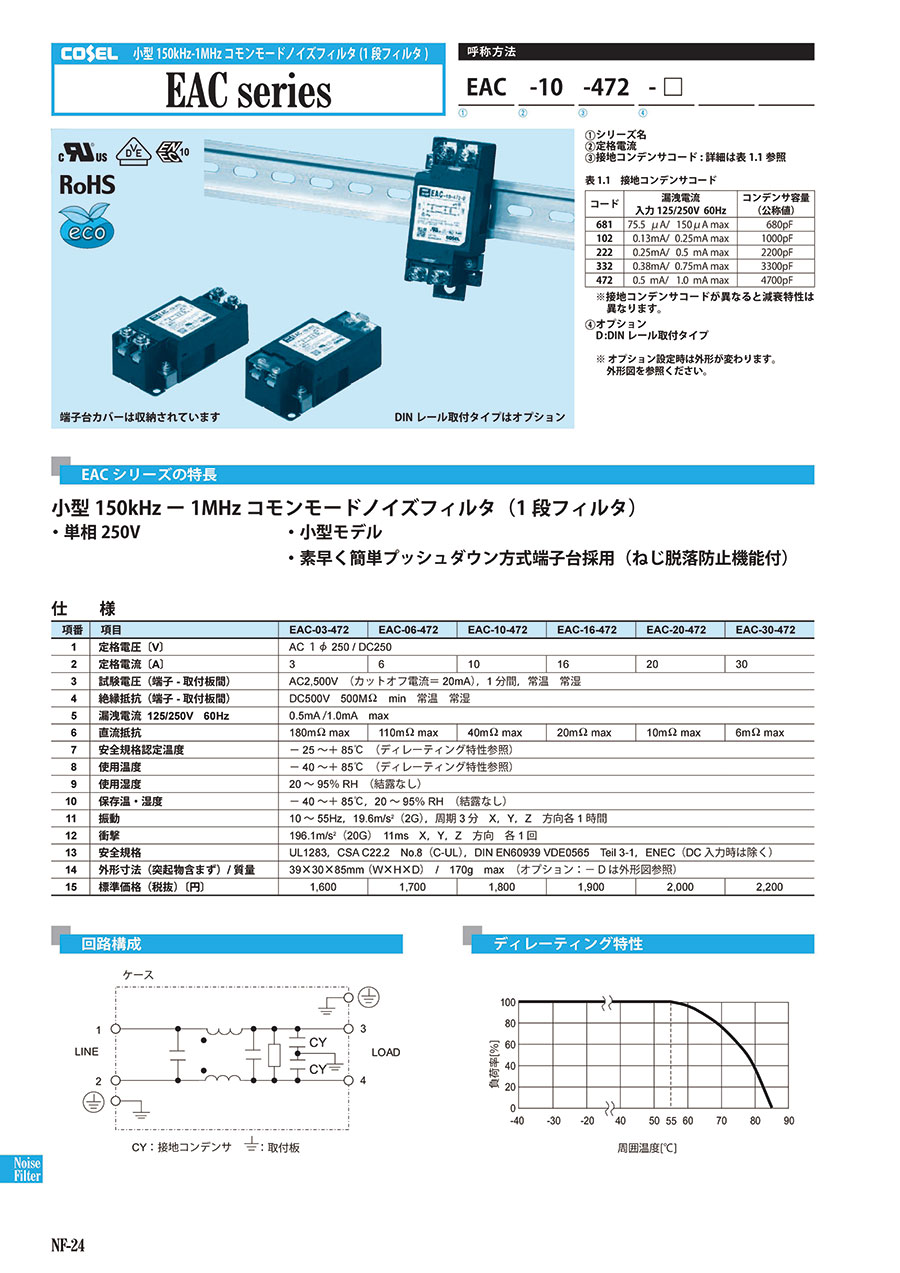

EACシリーズの特長

EACシリーズ

EACシリーズ

小型 150kHz-1MHz コモンモードノイズフィルタ（1段フィルタ）
単相 250V
小型モデル
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）

EACシリーズの呼称方法

呼称方法
1 シリーズ名
2 定格電流
3 接地コンデンサコード
  • ※ 接地コンデンサコードが異なると減衰特性は異なります。
4 オプション　D:DIN レール取付タイプ
  • ※ オプション設定時は外形が変わります。外形図を参照ください。

接地コンデンサコード

コード漏洩電流
入力125/250V 60Hz		コンデンサ容量
（公称値）
68175.5μA/ 150μA max680pF
1020.13mA/ 0.25mA max1,000pF
2220.25mA/ 0.5mA max2,200pF
3320.38mA/ 0.75mA max3,300pF
4720.5 mA/ 1.0mA max4,700pF

製品仕様

項目EAC-03-472EAC-06-472EAC-10-472EAC-16-472EAC-20-472EAC-30-472
定格電圧〔V〕AC 1φ 250 / DC250
定格電流〔A〕3610162030
試験電圧（端子-取付板間）AC2,500V　（カットオフ電流＝ 20mA），1 分間，常温　常湿　
絶縁抵抗（端子-取付板間）DC500V 500MΩ min　常温　常湿
漏洩電流 125/250V 60Hz0.5mA /1.0mA max
直流抵抗180mΩ max110mΩ max40mΩ max 20mΩ max 10mΩ max 6mΩ max
安全規格認定温度-25 ～+85℃　（ディレーティング特性参照）
使用温度-40 ～+85℃　（ディレーティング特性参照）
使用湿度20 ～ 95％ RH　（結露なし）
保存温・湿度-40 ～+85℃，20 ～ 95％ RH　（結露なし）
振動10 ～ 55Hz，19.6m/s2（2G），周期 3 分　X，Y，Z 方向 各 1 時間
衝撃196.1m/s2（20G）　11ms X，Y，Z　方向　各 1 回
安全規格UL1283，CSA C22.2 No.8（C-UL），DIN EN60939 VDE0565 Teil 3-1，ENEC（DC 入力時は除く）
外形寸法（突起物含まず）/ 質量39×30×85mm （W×H×D）　/ 170g max　（オプション：- D は外形図参照）

回路構成

回路構成

ディレーティング特性

ディレーティング特性

外形図

本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1 端子台カバーは、収納されています。
2 端子台ねじは、上側に保持されています。

標準タイプ

標準タイプ

DIN レール取付タイプ

DIN レール取付タイプ

  • ※ 公差:±1
  • ※ 質量:170g max
  • ※ 取付板材質:鉄（表面処理:ニッケルメッキ）t=1.0
  • ※ ケース材質:PBT
  • ※ 単位 mm
  • ※ 端子台締め付けトルク M4:1.6N・m（16.9kgf・cm）max

DIN レール取付時の注意

DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子（PE）と接続しておこなってください。
保護接地端子は2箇所ありますが、どちらか1箇所のみの接続でも使用可能です。

DIN レール取付時の注意

DIN レール取付時の注意

  • ※ 商品の詳しい内容は、カタログでご確認ください。

特性データ（代表例）

EAC-03-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAC-06-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAC-10-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAC-16-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAC-20-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAC-30-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

型番リスト

表示件数
  • 1
    • 型番
    EAC-06-472
    EAC-16-472-D
    EAC-20-472
    EAC-30-472

    定格電流

    (A)

    取付方法

    Ｈ

    (mm)

    		RoHS?最小発注数量
    6
    ネジ止め
    30
    10
    1個
    16
    DINレール
    37
    10
    1個
    20
    ネジ止め
    30
    10
    1個
    30
    ネジ止め
    30
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,981円
    ( 2,179円 )
    在庫品1日目当日出荷可能
    2,290円
    ( 2,519円 )
    在庫品1日目当日出荷可能
    1,971円
    ( 2,168円 )
    在庫品1日目当日出荷可能
    2,057円
    ( 2,263円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    雑音端子電圧抑制用小型ノイズフィルタ。
    【特長】
    ・プッシュダウン方式端子台採用。
    ・製品ラインナップ。（3A／6A／10A／16A／20A／30A）
    ・用途により選べる接地コンデンサ。
    ・オプションでディンレール取付タイプを用意。
    ・小型150kHz～1MHzコモンモードノイズフィルタ（1段フィルタ）。
    ・1Φノイズフィルタ。
    ・単相250V。
    ・EAC、EAM、EMPと取付コンパチ用途に合わせて使い分けが可能。
    ・小型モデル。
    ・素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）。
    【用途】
    ・スイッチング電源の複数台使用、単相インバータに最適。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
