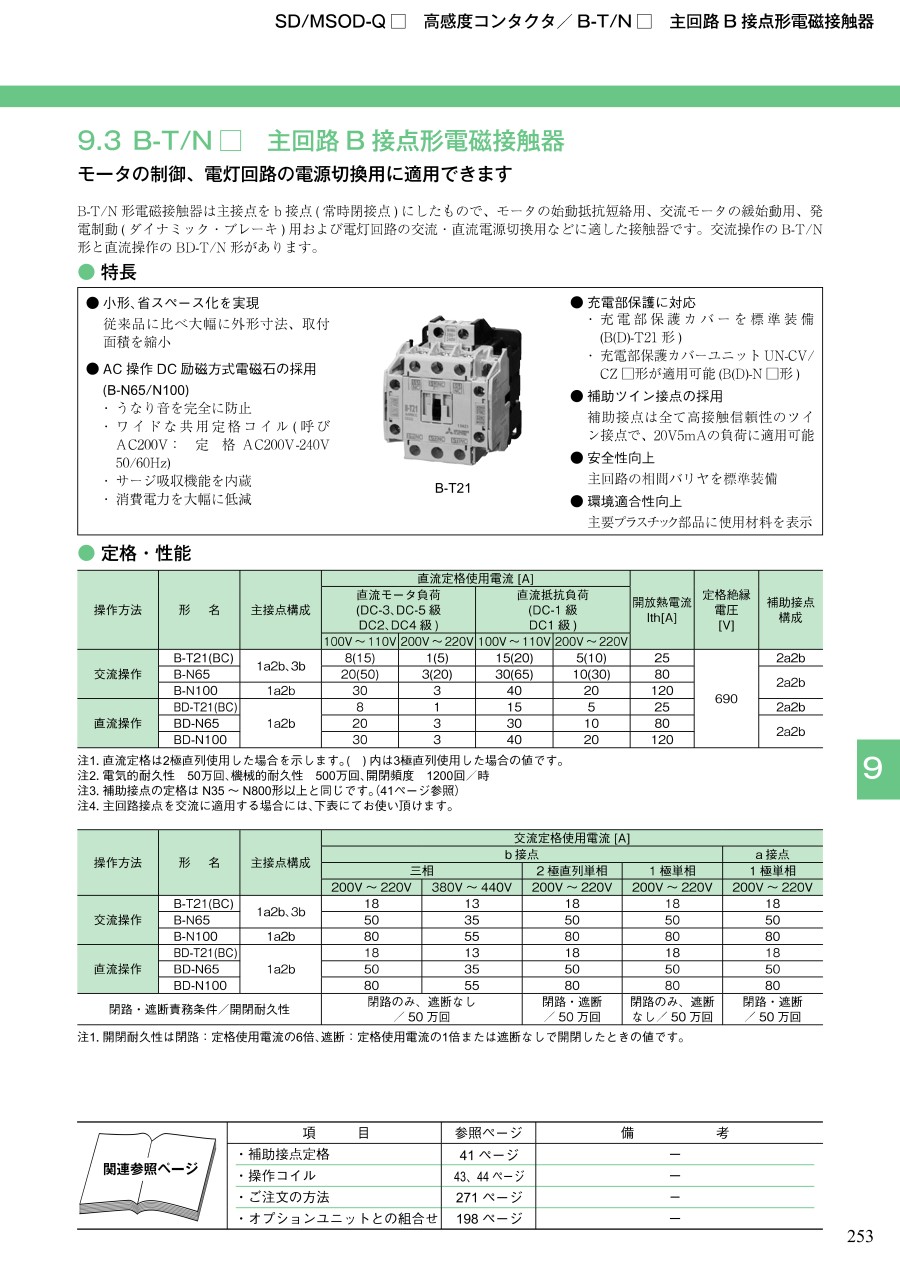

MS-Nシリーズ 電磁接触器 主回路B接点形

MS-Nシリーズ 主回路B接点形 交流操作形 電磁接触器の特長

• 従来品に比べ大幅に外形寸法、取付面積を縮小し、小形、省スペース化を実現。
• AC操作 DC励磁方式電磁石の採用。
• うなり音を完全に防止。
• ワイドな共用定格コイル（呼びAC200V:定格AC200～240V 50/60Hz）。
• サージ吸収機能を内蔵。
• 消費電力を大幅に低減。
• 充電部保護カバーユニットUN-CV/CZ□形が適用可能。
• 補助接点は全て高接触信頼性のツイン接点で、20V5mA の負荷に適用可能。
• 主要プラスチック部品に使用材料名を表示し、環境適合性向上。
• 主回路の相間バリヤを標準装備し、安全性向上。

MS-Nシリーズ 主回路B接点形 交流操作形 電磁接触器の仕様

定格・性能

• 注1. 直流定格は2極直列使用した場合を示します。（）内は3極直列使用した場合の値です。
• 注2. 電気的耐久性50万回、機械的耐久性500万回、開閉頻度1200回/時。
• 注3. 主回路接点を交流に適用する場合には、下表にてお使い頂けます。

注1. 開閉耐久性は閉路:定格使用電流の6倍、遮断:定格使用電流の1倍または遮断なしで開閉したときの値です。

特性

• 注1. 上表は交流操作（B-N□）の時AC200V コイル、直流操作（BD-N□）の時DC100Vにおける特性の目安値を示します。
• 注2. 動作電圧は交流操作（60Hz時）、直流操作共20℃コールド状態における値です。AC200V、DC100Vコイル以外の時はほぼ電圧に比例としてお求めください。
• 注3. 入力、消費電力は平均値を示します。AC200V、DC100Vコイル以外の時でもほぼ同一です。
• 注4. コイル電流は交流操作の時220V60Hz を、直流操作の時DC100Vを印加した場合の平均値です。AC200Vコイル以外の時は常時入力を、DC100Vコイル以外の時は消費電力をコイル電圧で除してお求めください。
• 注5. 動作時間は交流操作の時220V60Hzを、直流操作の時DC100Vを印加した時の値です。AC200V、DC100Vコイル以外の時でもほぼ同一です。
