形名				NF50-SMU			NF100-HRU
フレームA				50			100
外観
定格電流基準周囲温度40℃			A	0.5 1（1.5）2 3 4 10 15 20 50			15 20
極数				1	2	3	3
定格短絡遮断容量 kA	UL 489 CSA C22.2 No.5-02	定格電圧	AC（V）	240			480
		定格電圧	DC（V）	60	-		-
		AC	480V	-			18（10）
			240V	5	10		50（25）（注1）
			120V	10	-		-
		DC	60V	10	-		-
	IEC 60947-2 EN 60947-2 JIS C 8201-2-1 Ann.1 （Icu/Ics）	定格絶縁電圧Ui（V）		440			500
		AC	500V	-			18/9（10/5）（注1）
			440V	-			25/13（15/8）（注1）
			415V	-			25/13（15/8）（注1）
			400V	-	10/7.5		25/13（15/8）（注1）
			230V	10/7.5	10/7.5		50/25（25/13）（注1）
		DC	60V	10/7.5	-		-
	GB/T 14048.2 （Icu/Ics）	AC	440V	-			25/13（15/8）（注1）
			400V	-	10/7.5		25/13（15/8）（注1）
			380V	-			25/13（15/8）（注1）
			230V	10/7.5	-		50/25（25/13）（注1）
		DC	60V	10/7.5	-		-
標準付属部品				端子ねじM5×10（1極2本、2極4本、3極6本）（組込み）			端子ねじM5×14（6本）取付ねじM4×0.7×62（2本）絶縁バリア（4枚）

注（1）（）内の遮断容量は定格電流15A以下に適用されます。

型番リスト

表示件数

型番

アンペアフレーム

(AF)

極数

定格遮断容量　AC400Vの時

(kA)

定格電流

(A)

取付方法

代表規格

寸法　高さ

(mm)

寸法　幅

(mm)

寸法　奥行

(mm)

取り付け可能な内部付属装置

定格遮断容量　AC415Vの時

(kA)

定格遮断容量　AC240Vの時

(kA)

定格使用電圧

(V)

定格遮断容量　

(kA)

定格遮断容量　AC230Vの時

(kA)

RoHS?

最小発注数量

50AF	1	-	0.5	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	5	AC240	10（AC120V）	10	-	1個
50AF	1	-	0.5	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	-	DC60	10（DC60V）	-	-	1個
50AF	1	-	1	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	5	AC240	10（AC120V）	10	-	1個
50AF	1	-	1	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	-	DC60	10（DC60V）	-	-	1個
50AF	1	-	1.5	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	5	AC240	10（AC120V）	10	-	1個
50AF	1	-	1.5	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	-	DC60	10（DC60V）	-	-	1個
50AF	1	-	2	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	5	AC240	10（AC120V）	10	-	1個
50AF	1	-	2	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	-	DC60	10（DC60V）	-	-	1個
50AF	1	-	3	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	5	AC240	10（AC120V）	10	-	1個
50AF	1	-	3	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	-	DC60	10（DC60V）	-	-	1個
50AF	1	-	4	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	5	AC240	10（AC120V）	10	-	1個
50AF	1	-	4	DINレール取付	PSE / UL / CCC / CSA	124	18	70	なし	-	-	DC60	10（DC60V）	-	-	1個
50AF	2	10	0.5	DINレール取付	PSE / UL / CCC / CSA	124	36	70	なし	-	10	AC240	-	10	-	1個
50AF	2	10	1	DINレール取付	PSE / UL / CCC / CSA	124	36	70	なし	-	10	AC240	-	10	6	1個
50AF	2	10	2	DINレール取付	PSE / UL / CCC / CSA	124	36	70	なし	-	10	AC240	-	10	10	1個
50AF	2	10	3	DINレール取付	PSE / UL / CCC / CSA	124	36	70	なし	-	10	AC240	-	10	6	1個
50AF	2	10	4	DINレール取付	PSE / UL / CCC / CSA	124	36	70	なし	-	10	AC240	-	10	-	1個
50AF	2	10	15	DINレール取付	PSE / UL / CCC / CSA	124	36	70	なし	-	10	AC240	-	10	6	1個
50AF	3	10	4	DINレール取付	PSE / UL / CCC / CSA	124	54	70	なし	-	10	AC240	-	10	-	1個
50AF	3	10	10	DINレール取付	PSE / UL / CCC / CSA	124	54	70	なし	-	10	AC240	-	10	6	1個
100AF	3	15	15	DIN/ネジ止め	PSE / UL / TUV / CCC / CSA	120	75	102	なし	25	25	AC480	18（AC480V/AC500V）、25（AC440V/AC380V）	50	6	1個
100AF	3	25	20	DIN/ネジ止め	PSE / UL / TUV / CCC / CSA	120	75	102	なし	25	50	AC480	18（AC480V/AC500V）、25（AC440V/AC380V）	50	6	1個
100AF	3	25	30	DIN/ネジ止め	PSE / UL / TUV / CCC / CSA	120	75	102	なし	25	50	AC480	18（AC500V）、25（AC440V／AC380V）	50	6	1個
100AF	3	25	50	DIN/ネジ止め	PSE / UL / TUV / CCC / CSA	120	75	102	なし	25	50	AC480	18（AC500V）、25（AC440V／AC380V）	50	6	1個

通常単価(税別) (税込単価)	通常出荷日

5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	9日目
5,980円 ( 6,578円 )	9日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
5,980円 ( 6,578円 )	5日目
12,890円 ( 14,179円 )	5日目
12,890円 ( 14,179円 )	5日目
12,890円 ( 14,179円 )	在庫品1日目当日出荷可能
12,890円 ( 14,179円 )	5日目
12,890円 ( 14,179円 )	5日目
11,970円 ( 13,167円 )	在庫品1日目当日出荷可能
18,890円 ( 20,779円 )	5日目
20,560円 ( 22,616円 )	在庫品1日目当日出荷可能
41,500円 ( 45,650円 )	5日目
42,660円 ( 46,926円 )	5日目
50,150円 ( 55,165円 )	5日目
50,150円 ( 55,165円 )	5日目

詳細情報

基本情報

基本情報

UL対応品のノーヒューズ遮断器。
【特長】
・安全規格であるUL規格認証
・アイソレーション適合：適合
・EMC環境条件（環境A又は環境B）：対象外

ご注意

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

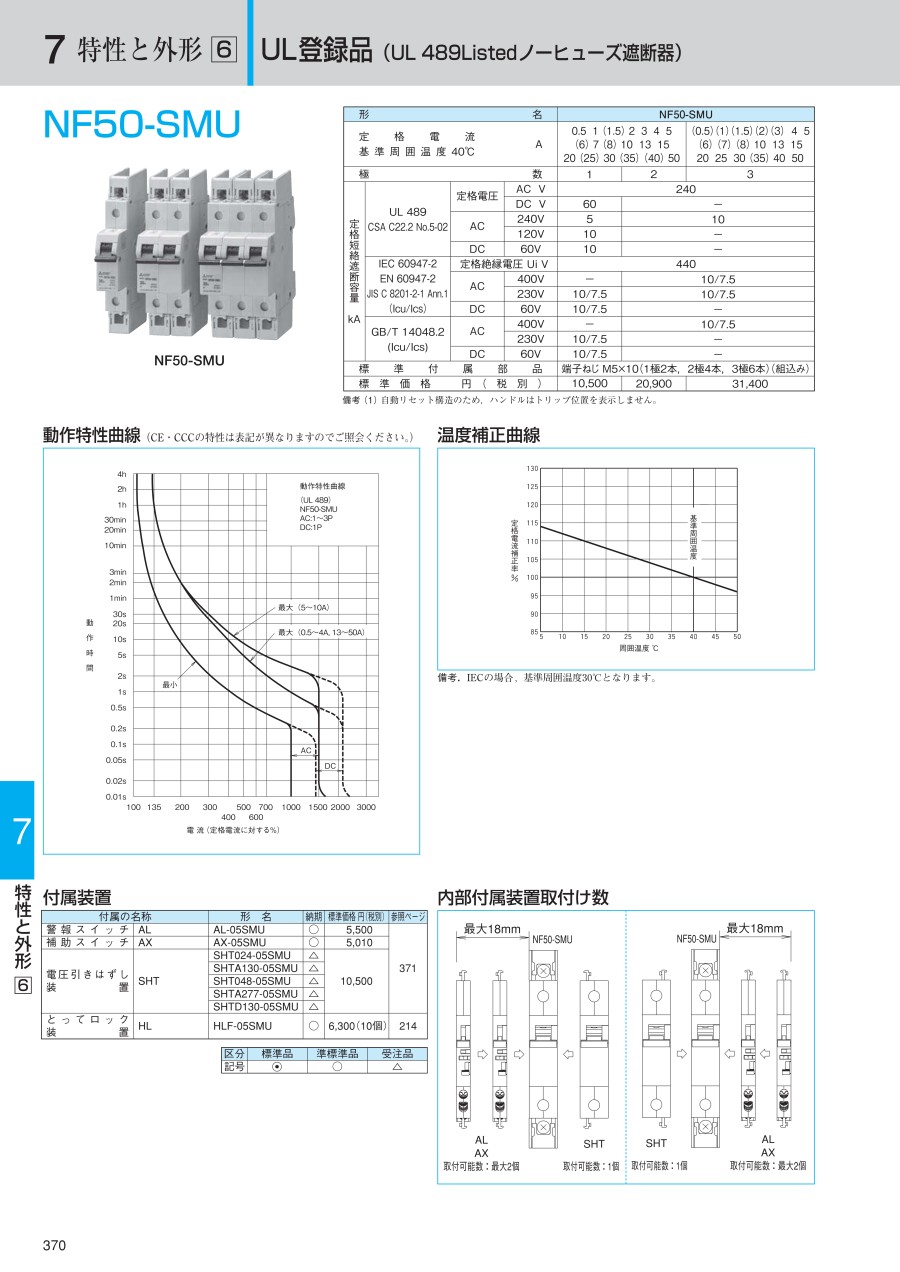

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
