WSーVシリーズ ノーヒューズ遮断器 NF-Cクラス（経済品）
- 通常単価(税別)
- 4,860円～184,900円
- 税込単価
- 5,346円～203,390円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
スタンダードタイプの小形遮断器。 【特長】・市場で広く普及している経済品・横幅67.5mm（3P）・I...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - NF63-CVタイプにつきましては、DINレール取付には取付アダプター「DIN-05SV」が必要です。
NF30-CSタイプにつきましては、DINレール取付には取付アダプター「DIN-03CS」が必要です。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 一部商品の型番末尾に「W」が付く場合がありますが、この型番末尾「W」 はメーカー管理番号となります。型番末尾「W」の有無による仕様の違いはありません。
- 商品画像は代表画像を掲載しています。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

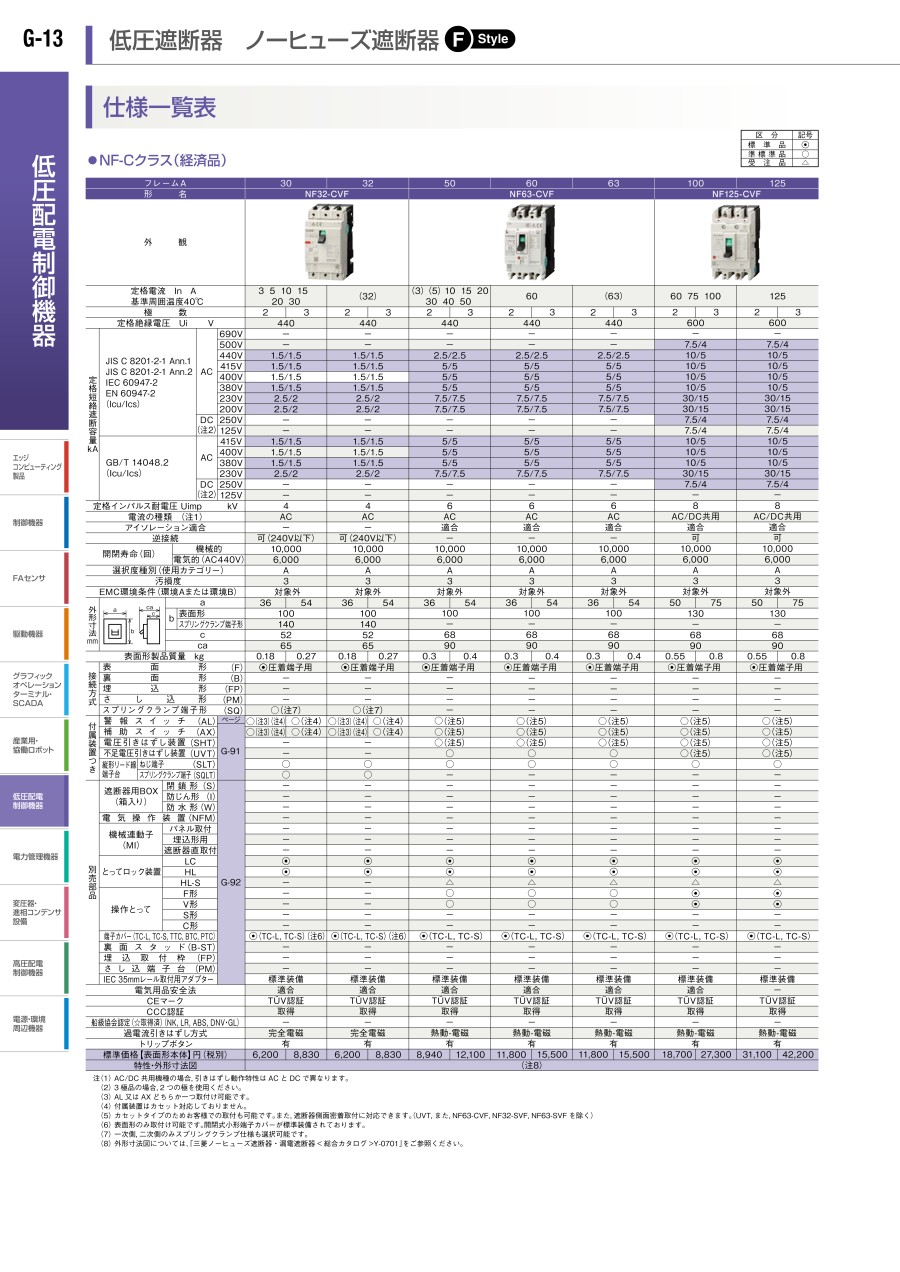

WSシリーズ NF-C形 ノーヒューズ遮断器の仕様
外形図
| フレームA | 30 | ||||
|---|---|---|---|---|---|
| 形名 | NF30-CS | ||||
| 定格電流A (基準周囲温度40℃) | 3 5 10 15 20 30 | ||||
| 極数 | 2 | 3 | |||
| 定格絶縁電圧V | 500 | ||||
| 定 格 短 絡 遮 断 容 量 kA | JIS C 8201-2-1 Ann.1 JIS C 8201-2-1 Ann.2 IEC 60947-2 EN 60947-2 (Icu/Ics) | AC | 690V | － | |
| 500V | － | ||||
| 440V | － | ||||
| 415V | 1.5/1.5 | ||||
| 400V | 1.5/1.5 | ||||
| 380V | 1.5/1.5 | ||||
| 240V | 2.5/2 | ||||
| 200V | 2.5/2 | ||||
| DC | 250V | － | |||
| GB 14048.2 (Icu/Ics) | AC | 415V | 1.5/1.5 | ||
| 400V | 1.5/1.5 | ||||
| 380V | 1.5/1.5 | ||||
| 240V | 2.5/2 | ||||
| DC | 250V | － | |||
| NK (Icu) | AC | 460V | 1.5 | ||
| 250V | 2.5 | ||||
| DC | 250V | － | |||
| 定格インパルス耐電圧Uimp(kV) | 4 | ||||
| 電流の種類 | AC | ||||
| アイソレーション適合 | － | ||||
| 逆接続 | － | ||||
| 開閉寿命(回) | 機械的 | 10,000 | |||
| 電気的 | 6,000(AC415V) | ||||
| 外形寸法 mm | a | 45 | 67.5 | ||
| b | 96 | ||||
| c | 52 | ||||
| ca | 67 | ||||
| 表面形製品質量kg | 0.25 | 0.35 | |||
| 接続 方式 | 表面形(F) | ◎圧着端子用 | |||
| 裏面形(B) | △丸スタッド(組込み) | ||||
| 付 属 装 置 つ き | 警報スイッチ(AL) | ○(注1) | |||
| 補助スイッチ(AX) | ○(注1) | ||||
| 電圧引きはずし装置(SHT) | － | ||||
| 不足電圧引きはずし装置(UVT) | － | ||||
| 縦形リード線端子台(SLT) | ○ | ||||
| 横形リード線端子台(LT) | － | ||||
| 別 売 部 品 | 遮断器用BOX(箱入り) | 閉鎖形(S) | ◎ | ||
| 防じん形(I) | － | ||||
| 防水形(W) | － | ||||
| とってロック装置 | LC | ◎ | |||
| HL | ◎ | ||||
| HL-S | － | ||||
| 操作とって | F形 | － | |||
| V形 | － | ||||
| S形 | － | ||||
| C形 | － | ||||
| 端子カバー(TC-L、TC-S、TTC、BTC) | ◎ | ||||
| 裏面スタッド(B-ST) | － | ||||
| IEC35mmレール取付用アダプター | ◎ | ||||
| 電気用品安全法 | 適合 | ||||
| CCC認証 | 取得 | ||||
| 船級協会認定(☆取得済)(NK、LR、ABS、GL) | ☆(NK、LR、ABS) | ||||
| 過電流引きはずし方式 | 完全電磁 | ||||
| トリップボタン | -(注2) | ||||
（注1）リード線横引出しが標準。
（注2）警報スイッチ（AL）付の場合のみ付属。
WSシリーズ NF-C形ノーヒューズ遮断器の外形寸法図
表面形
裏面形
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
4,990円 ( 5,489円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
6,590円 ( 7,249円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
9,880円 ( 10,868円 ) | 在庫品1日目当日出荷可能 |
10,890円 ( 11,979円 ) | 5日目 |
15,330円 ( 16,863円 ) | 在庫品1日目当日出荷可能 |
77,340円 ( 85,074円 ) | 5日目 |
77,340円 ( 85,074円 ) | 5日目 |
77,340円 ( 85,074円 ) | 5日目 |
184,900円 ( 203,390円 ) | 5日目 |
184,900円 ( 203,390円 ) | 5日目 |
詳細情報
基本情報
スタンダードタイプの小形遮断器。
【特長】
・市場で広く普及している経済品
・横幅67.5mm（3P）
・IEC35mmレール取付け可能
・CCC認証に標準対応（NVは除く）
・漏電遮断器は高調波・サージ対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - NF63-CVタイプにつきましては、DINレール取付には取付アダプター「DIN-05SV」が必要です。
NF30-CSタイプにつきましては、DINレール取付には取付アダプター「DIN-03CS」が必要です。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 一部商品の型番末尾に「W」が付く場合がありますが、この型番末尾「W」 はメーカー管理番号となります。型番末尾「W」の有無による仕様の違いはありません。
- 商品画像は代表画像を掲載しています。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
カタログ
商品担当おすすめ
WSーVシリーズ ノーヒューズ遮断器 NF-Cクラス（経済品）のレビュー
制御盤のブレーカー
5
5.02019/06/28
サイズも小さく、取付・配線ともに問題ありません。
今後も使用していきたいです。
2人が参考にしています。
生産設備のブレーカーとして
5
5.02022/01/17
なかなか電装部品が手に入りにくくなっておりますが、ウェブサイトで在庫を確認できるので一般的な商社と「あれはありますか？」...もっと読む
1人が参考にしています。
製品の組み立てに使用
5
5.02018/06/13
製品の部品として使うため購入しています。製品の漏電遮断機として組み込んでいますが、取り付けもしやすいですし遮断機として特...もっと読む
1人が参考にしています。
制御盤内に使用
4
4.02022/07/05
ノーヒューズブレーカーも入手困難なものが多い中、本製品の在庫があって助かりました。
0人が参考にしています。
内作加工機の部品
5
5.02022/05/23
内作加工機の部品として購入。
ホームページ上で選び易く希望仕様を容易に設定できました。
短納期で届きとても助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
Q400V系でも使用可能ですか？
