グラフィックオペレーションターミナルGOT1000シリーズ用 シリアルマルチドロップ接続ユニット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
GT01-RS4-Mの仕様・寸法情報
種類
通信ユニット
適用機種
GT10 / GT11 / GT14 / GT15 / GT16
コネクタ1
D-Sub 9P
コネクタ2
端子台
通信方式1
RS-232/422
通信方式2
RS-485
電源電圧(V)
DC24
消費電流(mA)
140
総延長距離(m)
500
最大接続台数(台)
16
備考
1台のPLCに複数台のGOTを接続して1:Nの通信を行う通信ユニット USB,RS-232,RS-422,RS-485の4チャンネルのポートを装備(GOT1000シリーズが16台接続可能､最大延長距離500m)
RoHS?
6
商品情報
GOT1000 シリアルマルチドロップ接続ユニットの詳細
GT01-RS4-Mの製品イメージ

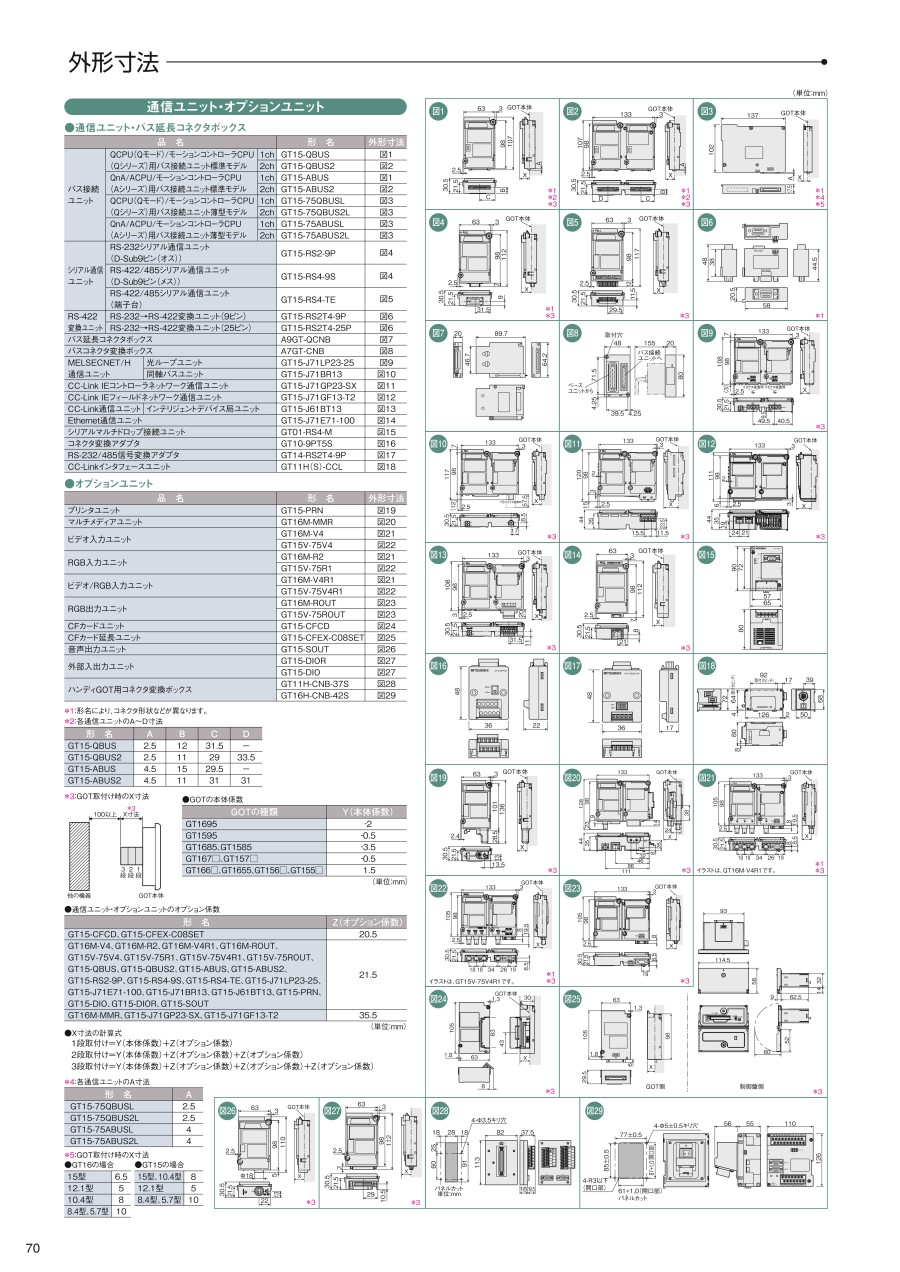

外形図
（単位：mm）
GT01-RS4-Mの外形図
製品仕様
| カテゴリ | 通信ユニット | |
|---|---|---|
| シリーズ | GOT1000 | |
| ユニット | シリアルマルチドロップ接続ユニット | |
| 製品形名 | GT01-RS4-M | |
| 適合する規格 | UL／cUL、CE（EMC）、KC | |
| 対応機種 | GT27（バージョンA以降） GT25（バージョンA以降） GT2506HS-VTBD GT21（バージョンA以降）（GT2104-PMBLS、GT2103-PMBLSを除く） GT16（バージョンA以降） GT15（バージョンA以降） GT14（バージョンA以降） GT1155-QTBD（バージョンC以降） GT1155-QSBD（バージョンF以降） GT1150-QLBD（バージョンF以降） GT105□（バージョンC以降） GT104□（バージョンA以降） GT1030-□BD／□WD／□BDW／□WDW（バージョンB以降） GT1020-LBD／LWD／LBDW／LWDW（バージョンE以降） GT16ハンディGOT | |
| 接続構成 | ［RS-422］ 1:1 ［RS-232］ 1:1 ［RS-485］ 1:N | |
| 伝送規格 | 伝送方式 | ［RS-422］ 1ch ［RS-232］ 1ch ［RS-485］ 1ch |
| 伝送速度 | ［RS-422］ 115,200／57,600／38,400／19,200／9,600／4,800bps ［RS-232］ 115,200／57,600／38,400／19,200／9,600／4,800bps ［RS-485］ 115,200／57,600／38,400／19,200／9,600／4,800bps | |
| 絶縁方式 | ［RS-422］ フォトカプラ絶縁 ［RS-232］ フォトカプラ絶縁 ［RS-485］ フォトカプラ絶縁 | |
| 接続コネクタ | ［RS-422］ D-sub 9ピン（メス） ［RS-232］ D-sub 9ピン（オス） 端子台 | |
| 伝送距離 | ［RS-422］ 30m以下 ［RS-232］ 3m以下 ［RS-485］ 最長500m（システム最大の総延長距離） | |
| 接続台数 | ［RS-422］ 1台 ［RS-232］ 1台 ［RS-485］ 最大16台 | |
| 通信方式 | ［RS-422］ 全二重双方向 ［RS-232］ 全二重双方向 ［RS-485］ 半二重双方向,全二重双方向 （配線により選択可能） | |
| 用途 | ［RS-422］ PLC接続用（RS-232と同時使用不可） ［RS-232］ PLC接続用（RS-422と同時使用不可） ［RS-485］ マルチドロップ接続用 ［USB］ パソコン接続用 | |
| 外形寸法 | 65（W）×80（H）×90（D）［mm］ | |
| 質量 | 約0.3kg | |
| 使用周囲温度 | 0～55℃ | |
| 保存周囲温度 | -20℃～60℃ | |
| 使用周囲湿度 | 10～90%RH、結露なきこと（湿球温度39℃以下） | |
| 保存周囲湿度 | 10～90%RH、結露なきこと（湿球温度39℃以下） | |
| 耐振動 | 適合規格 | JIS C 60068-2-6に適合 |
| DINレール取付け時 | <周波数：10～57Hz>振幅 0.035mm、掃引回数X、Y、Z 各方向10回 <周波数：57～150Hz>加速度 4.9m/s2、掃引回数X、Y、Z 各方向10回 | |
| 直接取付け時 | <周波数：10～57Hz>片振幅 0.075mm、掃引回数X、Y、Z 各方向10回 <周波数：57～150Hz>加速度9.8m/s2、掃引回数X、Y、Z 各方向10回 | |
| 耐衝撃 | IS C 60068-2-27に適合（147m/s2,作用時間11ms 正弦半波パルスにてX、Y、Z 各方向3回） | |
| 使用雰囲気 | 油煙, 腐食性ガス, 可燃性ガスがなく, 導通性の埃がひどくないこと, 直射日光があたらないこと（保存時も同様） | |
| 使用標高 | 2,000m以下 | |
| 冷却方式 | 自冷 | |
| 入力電源電圧 | DC24V（+10%,-15%） | |
| ヒューズ（内蔵,交換不可） | 1A | |
| 消費電力 | 3.36W以下（140mA／DC24V） | |
| 突入電流 | 14A以下（DC24V,2ms） | |
| 耐電圧 | AC500V 1分間（電源端子一括⇔アース間） | |
| 絶縁抵抗 | DC500V絶縁抵抗計にて10MΩ以上（電源端子ー括⇔アース間） | |
| 接地 | D種接地（100Ω以下）,接地不可の時は盤に接続のこと | |
