工業自動化高伸縮性スプリングケーブル CVF-Uシリーズ

Name: 工業自動化 高伸縮性スプリングケーブル CVF-Uシリーズ
Brand: 倉茂電工
SKU: 222000385125
Rating: 4 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 5,361円～66,653円

税込単価: 5,897円～73,318円

【特長】屈曲性に優れたカールコードです。・伸縮性/シース材に反発弾性がよく圧縮...

詳細情報を確認する

定格電圧
弱電流回路用
シールド
無
特性
耐油性 / 耐磨耗性
シース(外被)色
黒色
アース線
なし
シース(外被)材料
滑性ウレタン樹脂
絶縁体材料
PVC

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が86型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

構造概略

導体	軟銅複合より線
絶縁体	ビニル混合物
より合わせ	線心を円形により合わせ
テープ	テープを重ね巻き
シース	滑性ウレタン樹脂（黒色）

使用温度範囲

可動時：0～60℃

技術情報・設計アイデア

テクニカルデータ

ケーブルタイプ	国内
適用サイズ	-^※
定格電圧	-
定格温度	60℃
試験電圧	0.3、0.5mm²：AC1000V・1min 0.75～2mm²：AC3000V・1min
難燃性	60°傾斜
適用規格	-^※

※ CVF-Uは電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用ください。

規格表

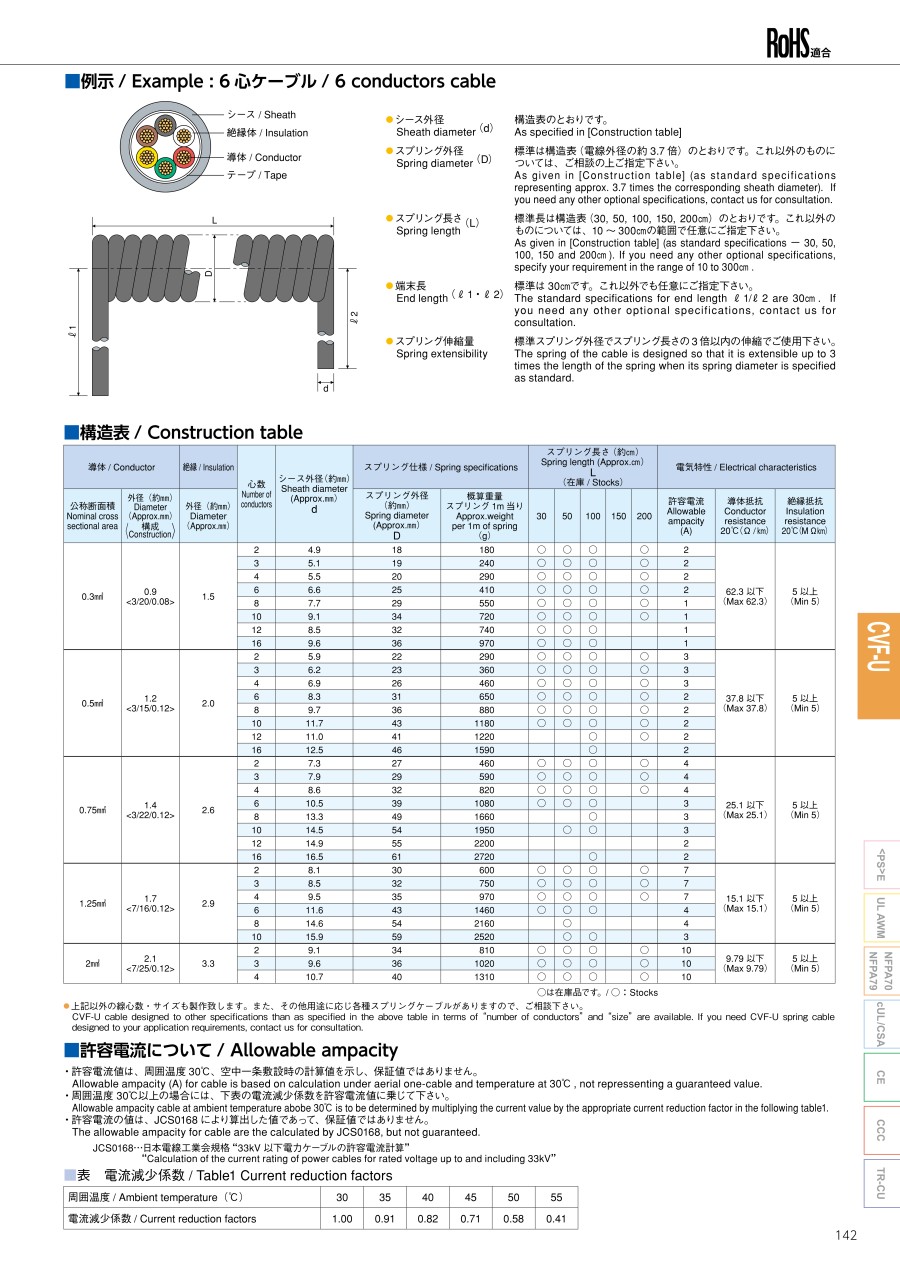

導体		絶縁	心数	シース外径（約mm）	スプリング仕様
公称断面積	外径（約mm）	外径（約mm）	心数	シース外径（約mm）	スプリング外径（約mm）	概算重量スプリング1m当り（g）
0.3mm²	0.9 <3/20/0.08>	1.5	2	4.9	18	180
			3	5.1	19	240
			4	5.5	20	290
			6	6.6	25	410
			8	7.7	29	550
			10	9.1	34	720
			12	8.5	32	740
			16	9.6	36	970
0.5mm²	1.2 <3/15/0.12>	2.0	2	5.9	22	290
			3	6.2	23	360
			4	6.9	26	460
			6	8.3	31	650
			8	9.7	36	880
			10	11.7	43	1,180
			12	11.0	41	1,220
			16	12.5	46	1,590
0.75mm²	1.4 <3/22/0.12>	2.6	2	7.3	27	460
			3	7.9	29	590
			4	8.6	32	820
			6	10.5	39	1,080
			8	13.3	49	1,660
			10	14.5	54	1,950
			12	14.9	55	2,200
			16	16.5	61	2,720
1.25mm²	1.7 <7/16/0.12>	2.9	2	8.1	30	600
			3	8.5	32	750
			4	9.5	35	970
			6	11.6	43	1,460
			8	14.6	54	2,160
			10	15.9	59	2,520
2mm²	2.1 <7/25/0.12>	3.3	2	9.1	34	810
			3	9.6	36	1,020
			4	10.7	40	1,310

製品特性

電気特性

導体	心数	電気特性
公称断面積	心数	許容電流（A）	導体抵抗 20℃（Ω/km）	絶縁抵抗 20℃（MΩ/km）
0.3mm²	2	2	62.3以下	5以上
	3	2
	4	2
	6	2
	8	1
	10	1
	12	1
	16	1
0.5mm²	2	3	37.8以下	5以上
	3	3
	4	3
	6	2
	8	2
	10	2
	12	2
	16	2
0.75mm²	2	4	25.1以下	5以上
	3	4
	4	4
	6	3
	8	3
	10	3
	12	2
	16	2
1.25mm²	2	7	15.1以下	5以上
	3	7
	4	7
	6	4
	8	4
	10	3
2mm²	2	10	9.79以下	5以上
	3	10
	4	10

許容電流について

許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
周囲温度30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
許容電流の値は、JCS0168により算出した値であって、保証値ではありません。

JCS0168：日本電線工業会規格“33kV以下電力ケーブルの許容電流計算”

■電流減少係数

周囲温度（℃）	30	35	40	45	50	55
電流減少係数	1.00	0.91	0.82	0.71	0.58	0.41

線芯識別

構造

■例示：6心ケーブル

シース外径（d）：規格表のとおりです。
スプリング外径（D）：標準は規格表（電線外径の約3.7倍）のとおりです。
スプリング長さ（L）：標準長は30、50、100、150、200cmです。
端末長（l1・l2）：標準は30cmです。
スプリング伸縮量：標準スプリング外径でスプリング長さの3倍以内の伸縮でご使用下さい。

外形図・外観例・取付例

取付例

型番リスト

表示件数

型番

全長

(m)

導体断面積

(mm²)

芯数

(芯)

仕上り外径

(mm)

RoHS?

最小発注数量

0.3	0.3	2	4.9	10	1個
0.5	0.3	2	4.9	10	1個
1	0.3	2	4.9	10	1個
0.3	0.3	3	5.1	10	1個
0.5	0.3	3	5.1	10	1個
1	0.3	3	5.1	10	1個
0.3	0.3	4	5.5	10	1個
0.5	0.3	4	5.5	10	1個
1	0.3	4	5.5	10	1個
0.3	0.3	6	6.6	10	1個
0.5	0.3	6	6.6	10	1個
1	0.3	6	6.6	10	1個
0.3	0.3	8	7.7	10	1個
0.5	0.3	8	7.7	10	1個
1	0.3	8	7.7	10	1個
0.3	0.3	10	9.1	10	1個
0.5	0.3	10	9.1	10	1個
1	0.3	10	9.1	10	1個
0.3	0.3	12	8.5	10	1個
0.5	0.3	12	8.5	10	1個
1	0.3	12	8.5	10	1個
0.3	0.3	16	9.6	10	1個
0.5	0.3	16	9.6	10	1個
1	0.3	16	9.6	10	1個
0.3	0.5	2	5.9	10	1個
0.5	0.5	2	5.9	10	1個
1	0.5	2	5.9	10	1個
0.3	0.5	3	6.2	10	1個
0.5	0.5	3	6.2	10	1個
1	0.5	3	6.2	10	1個
0.3	0.5	4	6.9	10	1個
0.5	0.5	4	6.9	10	1個
1	0.5	4	6.9	10	1個
0.3	0.5	6	8.3	10	1個
0.5	0.5	6	8.3	10	1個
1	0.5	6	8.3	10	1個
0.3	0.5	8	9.7	10	1個
0.5	0.5	8	9.7	10	1個
1	0.5	8	9.7	10	1個
0.3	0.5	10	11.7	10	1個
0.5	0.5	10	11.7	10	1個
1	0.5	10	11.7	10	1個
1	0.5	12	11	10	1個
1	0.5	16	12.5	10	1個
0.3	0.75	2	7.3	10	1個
0.5	0.75	2	7.3	10	1個
1	0.75	2	7.3	10	1個
2	0.75	2	7.3	10	1個
0.3	0.75	3	7.9	10	1個
0.5	0.75	3	7.9	10	1個
1	0.75	3	7.9	10	1個
0.3	0.75	4	8.6	10	1個
0.5	0.75	4	8.6	10	1個
1	0.75	4	8.6	10	1個
0.3	0.75	6	10.5	10	1個
0.5	0.75	6	10.5	10	1個
1	0.75	6	10.5	10	1個
1	0.75	8	13.3	10	1個
0.5	0.75	10	14.5	10	1個
1	0.75	10	14.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,361円 ( 5,897円 )	在庫品1日目当日出荷可能
6,683円 ( 7,351円 )	在庫品1日目当日出荷可能
10,476円 ( 11,524円 )	在庫品1日目当日出荷可能
5,955円 ( 6,551円 )	在庫品1日目当日出荷可能
7,131円 ( 7,844円 )	在庫品1日目当日出荷可能
10,543円 ( 11,597円 )	在庫品1日目当日出荷可能
6,645円 ( 7,310円 )	在庫品1日目当日出荷可能
8,755円 ( 9,631円 )	在庫品1日目当日出荷可能
14,065円 ( 15,472円 )	在庫品1日目当日出荷可能
8,755円 ( 9,631円 )	在庫品1日目当日出荷可能
10,328円 ( 11,361円 )	在庫品1日目当日出荷可能
18,872円 ( 20,759円 )	在庫品1日目当日出荷可能
9,330円 ( 10,263円 )	在庫品1日目当日出荷可能
11,570円 ( 12,727円 )	在庫品1日目当日出荷可能
25,860円 ( 28,446円 )	在庫品1日目当日出荷可能
10,708円 ( 11,779円 )	在庫品1日目当日出荷可能
17,258円 ( 18,984円 )	3日目
27,098円 ( 29,808円 )	在庫品1日目当日出荷可能
11,820円 ( 13,002円 )	在庫品1日目当日出荷可能
18,877円 ( 20,765円 )	在庫品1日目当日出荷可能
31,953円 ( 35,148円 )	在庫品1日目当日出荷可能
16,626円 ( 18,289円 )	在庫品1日目当日出荷可能
23,633円 ( 25,996円 )	在庫品1日目当日出荷可能
32,994円 ( 36,293円 )	在庫品1日目当日出荷可能
5,724円 ( 6,296円 )	在庫品1日目当日出荷可能
6,608円 ( 7,269円 )	在庫品1日目当日出荷可能
9,896円 ( 10,886円 )	在庫品1日目当日出荷可能
6,243円 ( 6,867円 )	在庫品1日目当日出荷可能
7,936円 ( 8,730円 )	在庫品1日目当日出荷可能
11,927円 ( 13,120円 )	在庫品1日目当日出荷可能
6,597円 ( 7,257円 )	在庫品1日目当日出荷可能
7,942円 ( 8,736円 )	在庫品1日目当日出荷可能
14,060円 ( 15,466円 )	在庫品1日目当日出荷可能
8,720円 ( 9,592円 )	在庫品1日目当日出荷可能
10,688円 ( 11,757円 )	在庫品1日目当日出荷可能
23,740円 ( 26,114円 )	在庫品1日目当日出荷可能
10,496円 ( 11,546円 )	4日目
15,266円 ( 16,793円 )	在庫品1日目当日出荷可能
26,394円 ( 29,033円 )	在庫品1日目当日出荷可能
11,830円 ( 13,013円 )	在庫品1日目当日出荷可能
17,739円 ( 19,513円 )	在庫品1日目当日出荷可能
29,689円 ( 32,658円 )	在庫品1日目当日出荷可能
33,009円 ( 36,310円 )	在庫品1日目当日出荷可能
40,013円 ( 44,014円 )	在庫品1日目当日出荷可能
6,320円 ( 6,952円 )	在庫品1日目当日出荷可能
6,619円 ( 7,281円 )	在庫品1日目当日出荷可能
9,951円 ( 10,946円 )	在庫品1日目当日出荷可能
23,483円 ( 25,831円 )	3日目
6,531円 ( 7,184円 )	在庫品1日目当日出荷可能
8,285円 ( 9,114円 )	4日目
11,692円 ( 12,861円 )	3日目
6,645円 ( 7,310円 )	在庫品1日目当日出荷可能
9,330円 ( 10,263円 )	3日目
16,398円 ( 18,038円 )	在庫品1日目当日出荷可能
9,330円 ( 10,263円 )	在庫品1日目当日出荷可能
14,137円 ( 15,551円 )	在庫品1日目当日出荷可能
25,801円 ( 28,381円 )	在庫品1日目当日出荷可能
33,344円 ( 36,678円 )	3日目
23,814円 ( 26,195円 )	3日目
35,326円 ( 38,859円 )	在庫品1日目当日出荷可能
