MS-Nシリーズ 直流用電磁接触器 交流操作

MS-Nシリーズ 交流操作形 直流用電磁接触器の特長

• 従来品に比べ大幅に外形寸法、取付面積を縮小し、小形、省スペース化を実現。
• AC操作 DC励磁方式電磁石の採用。
• うなり音を完全に防止。
• ワイドな共用定格コイル（呼びAC200V:定格AC200～240V 50/60Hz）。
• サージ吸収機能を内蔵。
• 消費電力を大幅に低減（DU-N30:2.2W、DU-N120:2.9W）。
• フィンガープロテクションに対応。MS-Nシリーズで使用の充電部保護カバーユニットUN-CZ□形が適用可能。
• 補助接点は高接触信頼性のツイン接点で、DC20V5mA に適用可能。
• MS-N シリーズで使用の補助接点ユニット UN-AX□形が適用可能。
• 主要プラスチック部品に使用材料名を表示し、環境適合性向上。
• 端子まわりに熱可塑性樹脂を採用し、プラスチック部品の強度を向上。

MS-Nシリーズ 交流操作形 直流用電磁接触器の仕様

定格

• 注1. 可変速モータ制御用（a接点）の責務は2倍投入・無電圧開路、ダイナミックブレーキ用（b接点）の責務は1倍投入・無電圧開路を適用します。
• 注2. 一般直流モータとは JEM1038による DC2級（分巻モータの始動、停止）、DC4級（直巻モータの始動、停止）のモータ負荷に適用できます。
• 注3. ※1の許容通電時間は30秒です。寸動使用の場合は一般直流モータ用の定格使用電流となります。

性能

注1. ※1時定数 L/R=15ms、遮断回数25回です。

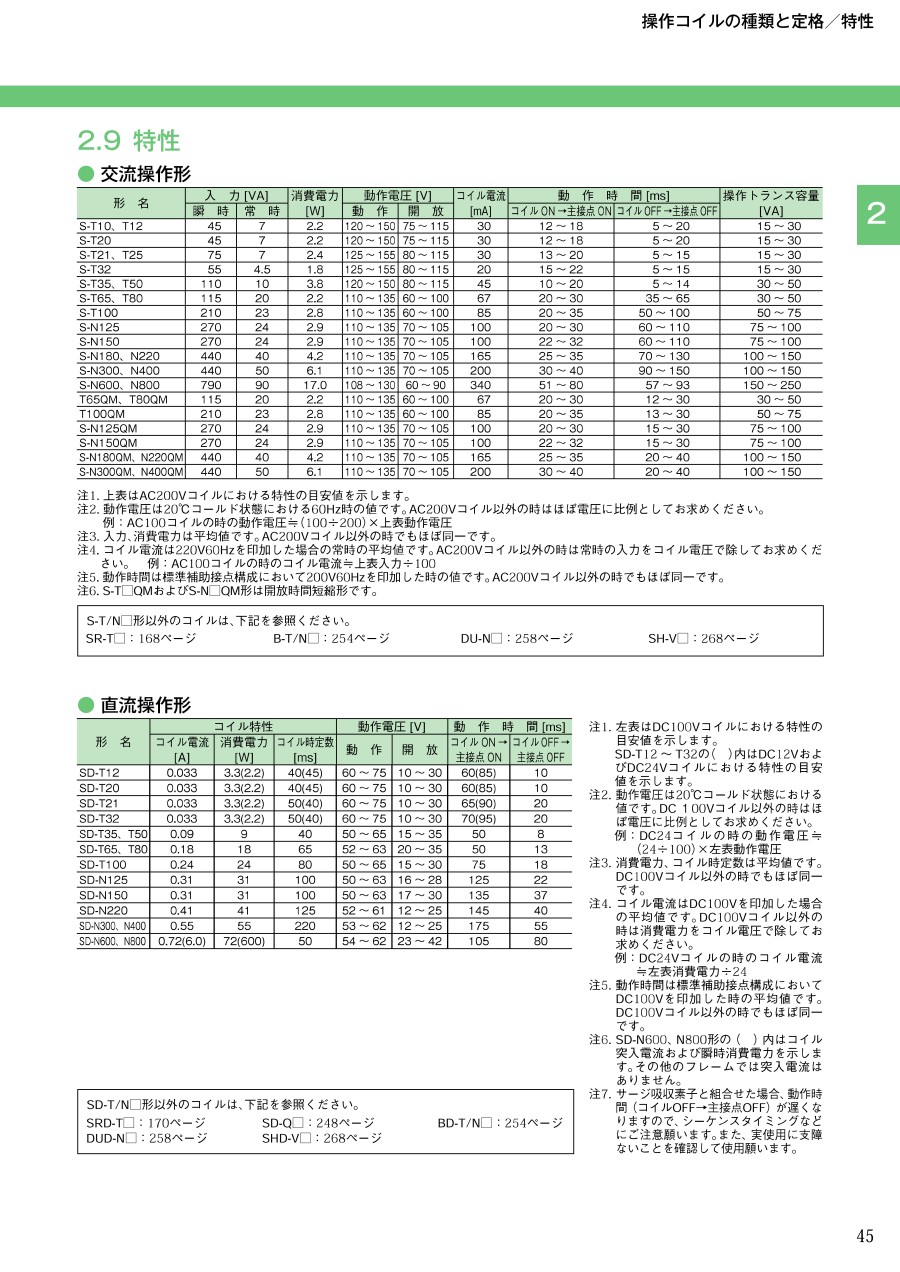

特性

• 注1. 上表は交流操作（DU-N□）の時AC200Vコイルにおける特性の目安値を示します。
• 注2. 動作電圧は交流操作（60Hz時）における平均値です。AC200Vコイル以外の時はほぼ電圧に比例としてお求めください。
• 注3. 入力、消費電力は平均値を示します。AC200Vコイル以外の時でもほぼ同一です。
• 注4. コイル電流は交流操作の時220V60Hz を、印加した場合の平均値です。AC200Vコイル以外の時は常時入力を、コイル電圧で除してお求めください。
• 注5. 動作時間は交流操作の時220V60Hzを、印加した時の値です。AC200Vコイル以外の時でもほぼ同一です。
