三菱電機

WS-Vシリーズモータ保護用NFブレーカ

Name: WS-Vシリーズ モータ保護用NFブレーカ
Brand: 三菱電機
SKU: 222000384191
Rating: 4 (2 reviews)

カタログ |

通常単価(税別): 4,890円～9,740円特別価格

税込単価: 5,379円～10,714円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

電気設備の未来創造に貢献する三菱低圧遮断器。特長】・半世紀以上に渡り市場のニーズに応えてきた三菱ノーヒ...

詳細を確認

44.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
NF63-CV,NF32-SV,NF63-SVタイプにつきましては、DINレール取付には取付アダプター「DIN-05SV」が必要です。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

詳細を確認

よく一緒に見られています

三菱電機

WS-Vシリーズノーヒューズ遮断器 F Style NF-Sクラス（汎用品）

通常価格(税別)： 3,510円 (税込価格：3,861円)

通常出荷日：在庫品1日目

よく一緒に見られています

三菱電機

WSーVシリーズノーヒューズ遮断器 NF-Sクラス（汎用品）SV・SEVシリーズ 30～250AF

通常価格(税別)： 3,580円 (税込価格：3,938円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

フレームA				30	32	50		100
形名				NF32-SV		NF63-CV	NF63-SV	NF-125-SV
極数				3	3	3	3	3
定格絶縁電圧 Ui V				600	600	600	600	690
定格短絡遮断容量 kA	JIS C 8201-2-1 Ann.1 JIS C 8201-2-1 Ann.2 IEC 60947-2 EN 60947-2 (Icu/Ics)	AC	440V	2.5/2.5	2.5/2.5	2.5/2.5	7.5/7.5	25/25
			415V	2.5/2.5	2.5/2.5	2.5/2.5	7.5/7.5	30/30
			400V	5/5	5/5	5/5	7.5/7.5	30/30
			380V	5/5	5/5	5/5	7.5/7.5	30/30
			230V	7.5/7.5	7.5/7.5	7.5/7.5	15/15	50/50
	GB 14048.2 (Icu/Ics)	AC	415V	2.5/2.5	2.5/2.5	2.5/2.5	7.5/7.5	30/30
			400V	5/5	5/5	5/5	7.5/7.5	30/30
			380V	5/5	5/5	5/5	7.5/7.5	30/30
			230V	7.5/7.5	7.5/7.5	7.5/7.5	15/15	50/50
	NK (Icu/Ics)	AC	450V	2.5/2.5	2.5/2.5	2.5/2.5	7.5/7.5	25/25
	NK (Icu/Ics)	AC	240V	7.5/7.5	7.5/7.5	7.5/7.5	15/15	50/50
定格インパルス耐電圧 Uimp kV				8	8	8	8	8
電流の種類				AC	AC	AC	AC	AC
アイソレーション適合				適合	適合	適合	適合	適合
逆接続				可	可	可	可	可
開閉寿命(回)		機械的		10,000	10,000	10,000	15,000	25,000
開閉寿命(回)		電気的(AC440V)		6,000	6,000	6,000	8,000	10,000
選択度種別(使用カテゴリー)				A	A	A	A	A
汚損度				3	3	3	3	3
EMC環境条件(環境Aまたは環境B)				対象外	対象外	対象外	対象外	対象外
外形寸法 mm			a	75	75	75	75	90
			b	130	130	130	130	130
			c	68	68	68	68	68
			ca	90	90	90	90	90
表面形製品質量 kg				0.65	0.65	0.65	0.7	1.0
電気用品安全法				適合	適合	適合	適合	適合
CCC認証				取得	取得	取得	取得	取得
船級協会認定(☆取得済)(NK, LR, ABS, DNV・GL)				☆	☆	☆	☆	☆
過電流引きはずし方式				熱動-電磁	熱動-電磁	熱動-電磁	熱動-電磁	熱動-電磁
トリップボタン				有	有	有	有	有

備考1 モータブレーカには、適用電動機定格容量は記載してありません。電動機の全負荷電流により選定してください。
備考2 埋込形でリード線端子台付はFP-LTとご指定ください。
備考3 さし込形でリード線端子台付はP-LTとご指定ください。

外形寸法

電動機の定格容量

NF32-SV(フレームA:30)

A	200/220V	400/440V
A	kW	kW
25	5.5	11
16	3.7	7.5
12	-	5.5
10	2.2	-
8	-	3.7
7.1	1.5	-
5	-	2.2
4	0.75	1.5

NF63-CV

A	200/220V	400/440V
A	kW	kW
45	11	22
40	-	18.5
32	7.5	15
25	5.5	11
16	3.7	7.5
12	-	5.5
10	2.2	-
8	-	3.7

NF32-SV(フレームA:32)

A	200/220V	400/440V
A	kW	kW
32	7.5	15

NF63-SV

A	200/220V	400/440V
A	kW	kW
7.1	1.5	-
5	-	2.2
4	0.75	1.5

NF125-SV

A	200/220V	400/440V
A	kW	kW
100	-	55
90	22	45
71	18.5	37
63	15	30
45	11	22
(40)	-	19
32	7.5	15
(25)	5.5	11
(16)	3.7	7.5
(12.5)	-	5.5

定格電流:A
電動機の定格容量:kW
基準周囲温度:40℃(舶用45℃)

型番リスト

表示件数

型番

アンペアフレーム

(AF)

定格遮断容量　AC200Vの時

(kA)

定格遮断容量　AC400Vの時

(kA)

定格遮断容量　DC250Vの時

(kA)

定格電流

(A)

取付方法

接続方式

代表規格

寸法　高さ

(mm)

寸法　幅

(mm)

寸法　奥行

(mm)

アンペアフレーム詳細

形式

取り付け可能な内部付属装置

定格遮断容量　AC415Vの時

(kA)

定格遮断容量　AC240Vの時

(kA)

定格遮断容量　AC230Vの時

(kA)

RoHS?

最小発注数量

30AF以下	-	5	-	5	DIN/ネジ止め	表面型	PSE / CCC	130	75	90	30AF	汎用品	なし	2.5	7.5	7.5	6	1個
30AF以下	-	5	-	10	DIN/ネジ止め	表面型	PSE / CCC	130	75	90	30AF	汎用品	なし	2.5	7.5	7.5	6	1個
30AF以下	-	5	-	25	DIN/ネジ止め	表面型	PSE / CCC	130	75	90	30AF	汎用品	なし	2.5	7.5	7.5	6	1個
32AF	-	5	-	32	DIN/ネジ止め	表面型	PSE / CCC	130	75	90	-	汎用品	なし	2.5	7.5	7.5	6	1個
50AF	-	10	-	7.1	DIN/ネジ止め	表面型	PSE / TUV / CCC	100	54	90	-	汎用品	なし	10	-	15	6	1個
50AF	-	10	-	10	DIN/ネジ止め	表面型	PSE / TUV / CCC	100	54	90	-	汎用品	なし	10	-	15	6	1個

通常単価(税別) (税込単価)	通常出荷日

5,700円 ( 6,270円 )	在庫品1日目当日出荷可能
4,890円 ( 5,379円 )	在庫品1日目当日出荷可能
5,190円 ( 5,709円 )	在庫品1日目当日出荷可能
5,190円 ( 5,709円 )	在庫品1日目当日出荷可能
9,740円5,844円 ( 6,428円 )	在庫品1日目当日出荷可能
9,740円 ( 10,714円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電気設備の未来創造に貢献する三菱低圧遮断器。
特長】
・半世紀以上に渡り市場のニーズに応えてきた三菱ノーヒューズ遮断器・漏電遮断器
・新遮断技術を搭載したWS-Vシリーズをはじめ、受配電市場、機械市場それぞれに応じた様々なラインアップを取り揃えています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
NF63-CV,NF32-SV,NF63-SVタイプにつきましては、DINレール取付には取付アダプター「DIN-05SV」が必要です。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

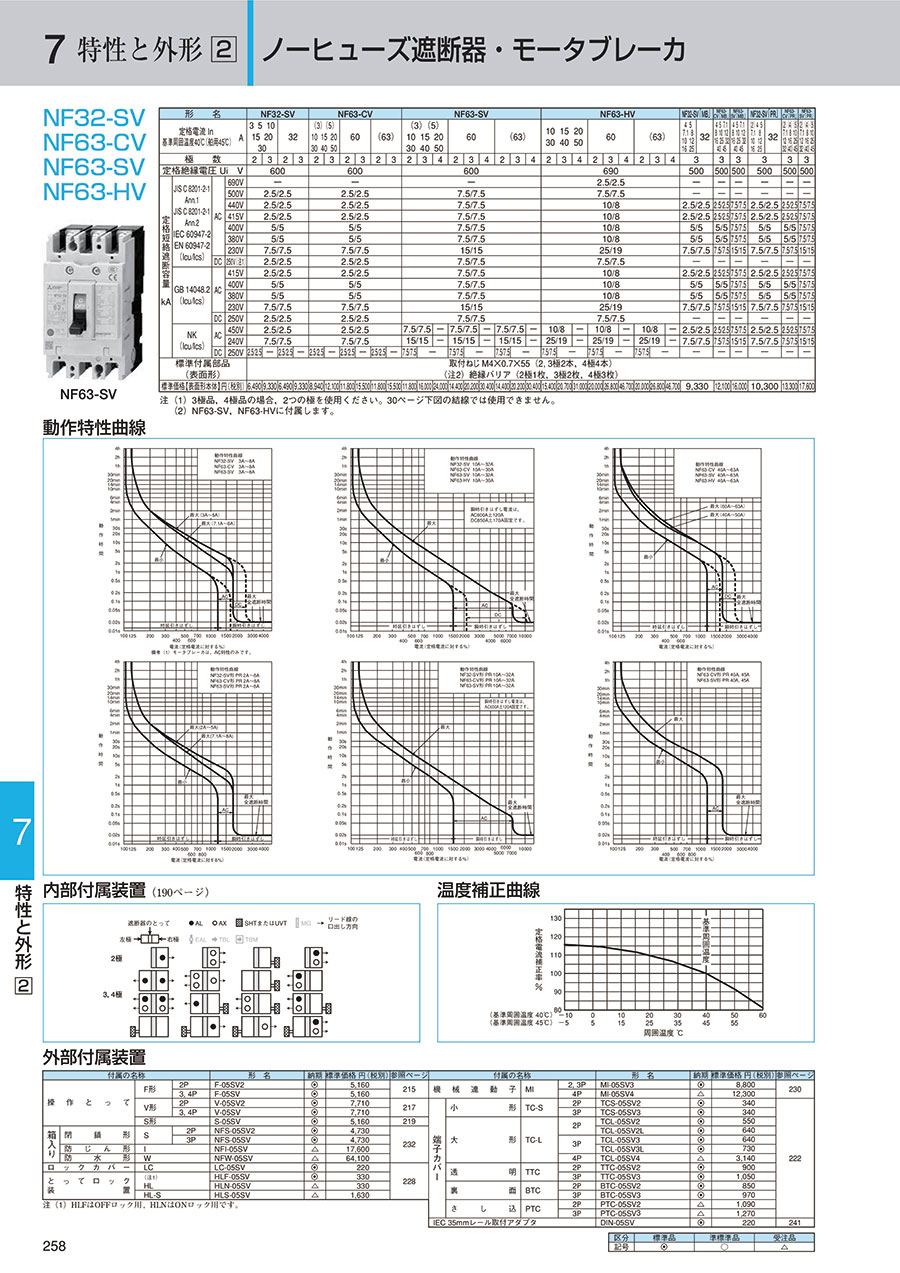

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
