YS-8NAVシリーズ 交流電圧計（機械式指示計器）
- 通常単価(税別)
- 3,690円
- 税込単価
- 4,059円
通常出荷日：在庫品1日目当日出荷可能
YS-8NAVシリーズ 交流電圧計（機械式指示計器）。 【特長】・変電設備母線、配線電線路などの電圧計...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
YS-8NAV(0-300V)の仕様・寸法情報
商品情報
製品仕様
| 角形計器 | ||||
|---|---|---|---|---|
| Y-Nシリーズ | ||||
| サイズ(ヨコ×タテ)mm | 82×82 | |||
| 形名 | YS-8NAV | |||
| 動作原理 | 可動鉄片形 | |||
| 階級(級) | 2.5 | |||
| 周波数 | 50-60Hz共用 | |||
| 目盛長(mm) | 70 | |||
| 質量(kg) | 0.15 | |||
| 計 器 定 格 | 最大目盛値 | VA | ||
| ダ イ レ ク ト 計 器 | 50V | 3 | ||
| 75、100、110V | 3 | |||
| 150V | 3 | |||
| 190、260V | 3 | |||
| 300V | 3 | |||
| 400、500V | - | |||
| 600V | - | |||
| V T 併 用 計 器 | VT比 | 目盛 | 3 | |
| 440/110V | 600V | |||
| 3300/110V | 4500V | |||
| 6600/110V | 9000V | |||
| 上記以外□/110V | VT比×150V | 3 | ||
備考 可動鉄片形計器は目盛間隔が不等分です。また、目盛0付近の目盛線を省略します。

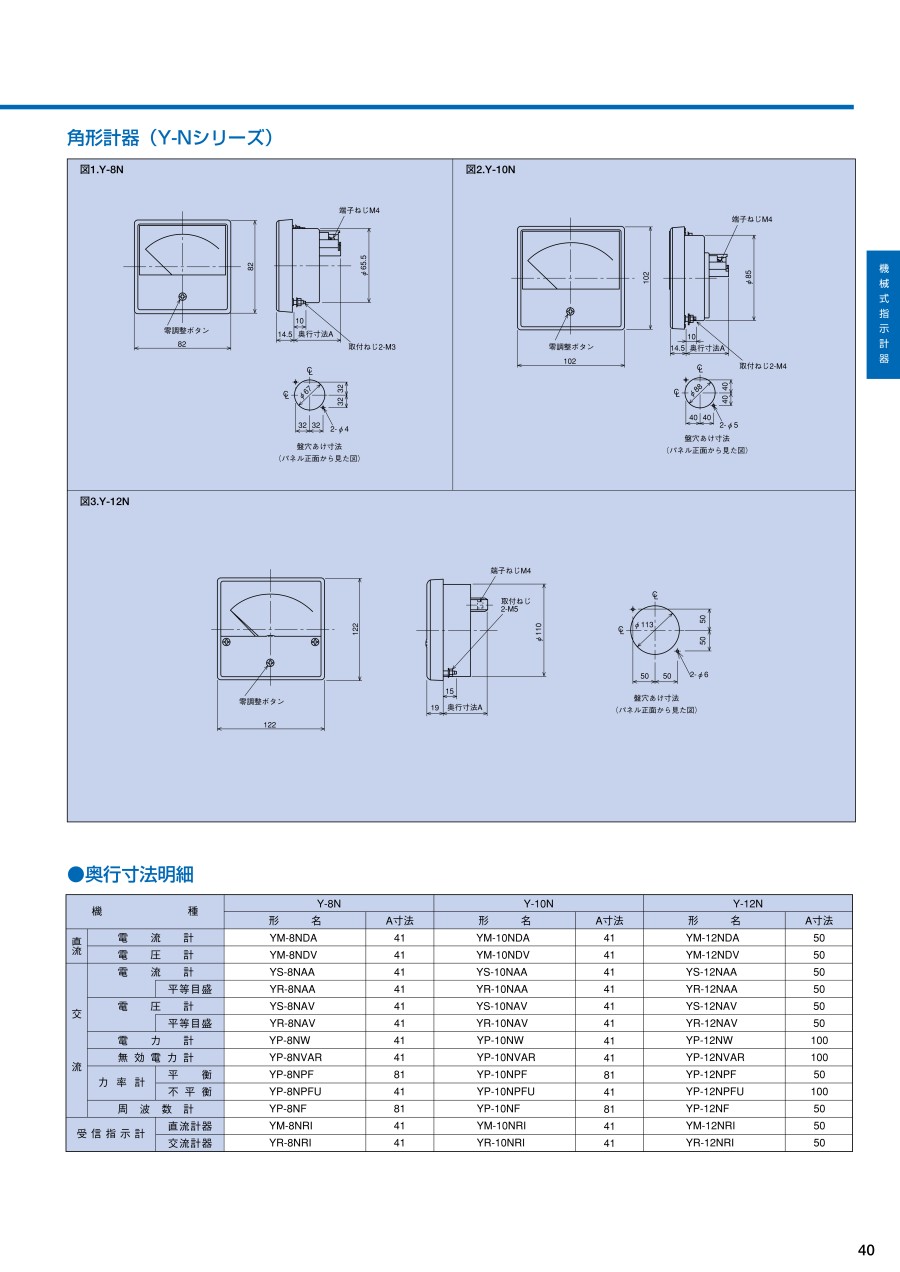

交流電圧計の外形寸法図
A寸法:41
外形寸法図
盤穴あけ寸法
(パネル正面から見た図)
詳細情報
基本情報
YS-8NAVシリーズ 交流電圧計（機械式指示計器）。
【特長】
・変電設備母線、配線電線路などの電圧計測に使用。
・動作原理：可動鉄片形。
・サイズ：横82×縦82mm。
【用途】
・交流回路の電圧を計測・表示する計器。
