商品情報

M12 メス（Soket）Bコードコネクタの詳細

M12 メス（Soket）Bコードコネクタイメージ

型式：SAIBM 5/8S M12 5P B-COD
品番：1784780000
接続タイプ：ネジ
ハウジング材質：CuZn
接続ネジ：M12
ケーブル接続直径：6…8 （PG9）mm
接続電線範囲：0.14...0.75mm²
定格電流：4A
定格電圧：125V（5極）
温度範囲：-25...85℃
保護等級：IP 67
コンタクト表面処理：CuSnZn （B-COD）／金メッキ（D-COD）

型番リスト

表示件数

型番

1784780000

1920730000

SAIB 5/9-VA-B-COD

SAIBM 5/8S M12 5P B-COD

型式

電線接続範囲

(mm²)

電線接続方式詳細

保護機能(耐環境性)

RoHS?

最小発注数量

SAIBM 5/8S M12 5P B-COD	0.14～0.75	ネジ接続	IP67	10	1個
SAIB 5/9-VA-B-COD	0.25～0.5	バネ接続	IP69k	10	1個
SAIB 5/9-VA-B-COD	0.25～0.5	バネ接続	IP69k	-	1個
SAIBM 5/8S M12 5P B-COD	0.14～0.75	ネジ接続	IP67	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,588円 ( 2,847円 )	在庫品1日目当日出荷可能
8,338円2,918円 ( 3,210円 )	在庫品1日目当日出荷可能
8,338円2,918円 ( 3,210円 )	在庫品1日目当日出荷可能
2,588円 ( 2,847円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

Bコード仕様のIP67防塵防水コネクタ。
【特長】
・電線ケーブル端にM12防水コネクタを現場で組み立て取り付けが可能なコネクタ。
・-40～85℃の環境でご使用可能。
・保護構造はIP69K。（SAIBM 5/8S M12 5P B-CODはIP67）
・配線はバネ固定仕様で、5極のみ。（SAIBM 5/8S M12 5P B-CODはネジ固定仕様）
・筐体はステンレス製。（SAIBM 5/8S M12 5P B-CODは真鍮製）
【用途】
・制御盤や配電盤などに使用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

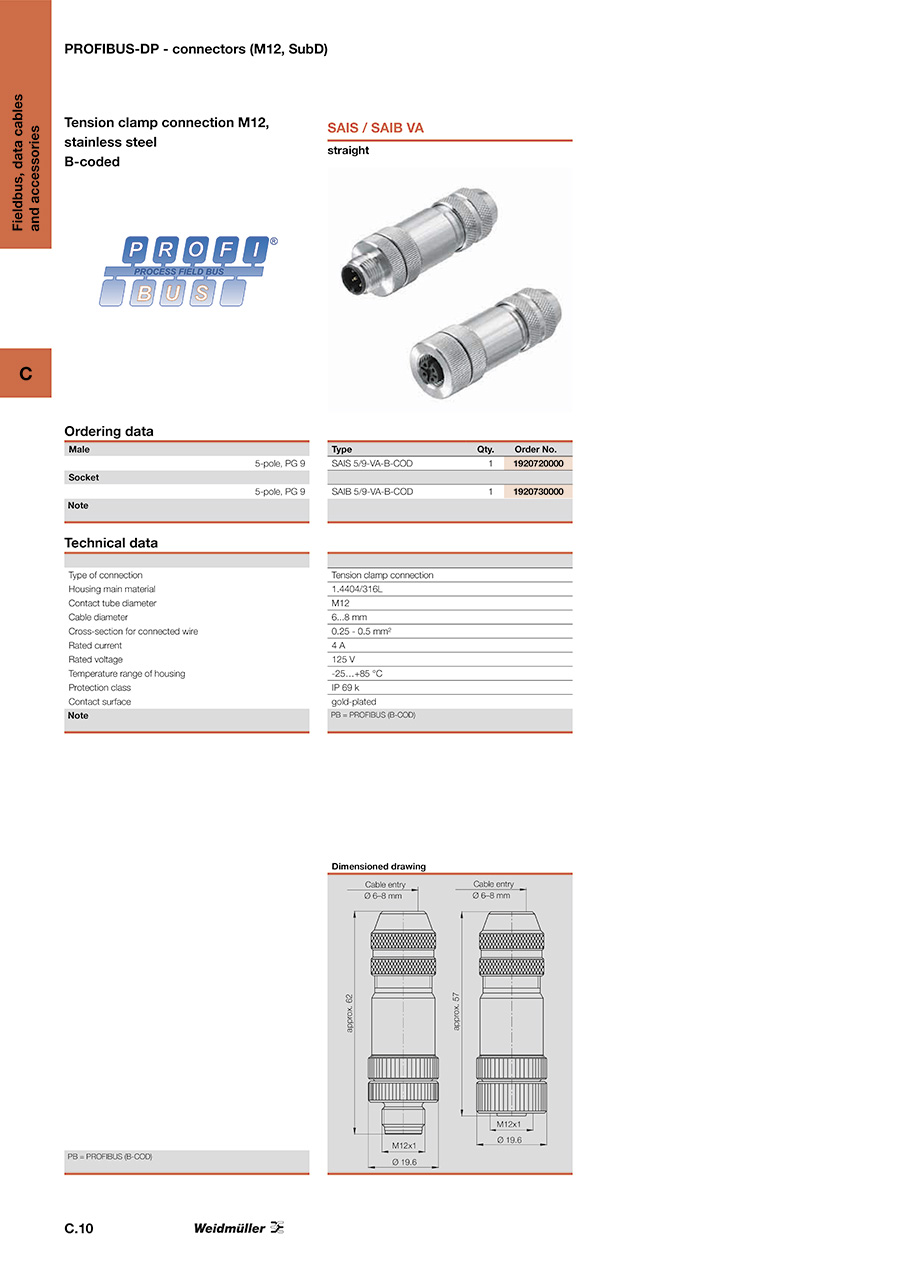

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
