コーセル

ノイズフィルタ三相入力タイプ（汎用・1段フィルタ） TACシリーズ

Name: ノイズフィルタ三相入力タイプ （汎用・1段フィルタ） TACシリーズ
Brand: コーセル
SKU: 222000382896
Rating: 4 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 5,301円～13,014円特別価格

税込単価: 5,831円～14,315円特別価格

プッシュダウン方式端子台 150KHz-1MHz高減衰（TAC）【特長】・三...

詳細情報を確認する

入力タイプ
三相
結線方法
ねじ止め
安全規格
UL / CUL / CSA
代表規格（VDE）
対応
代表規格（ENEC）
対応
150kHｚ～1MHz 高減衰
対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特徴詳細

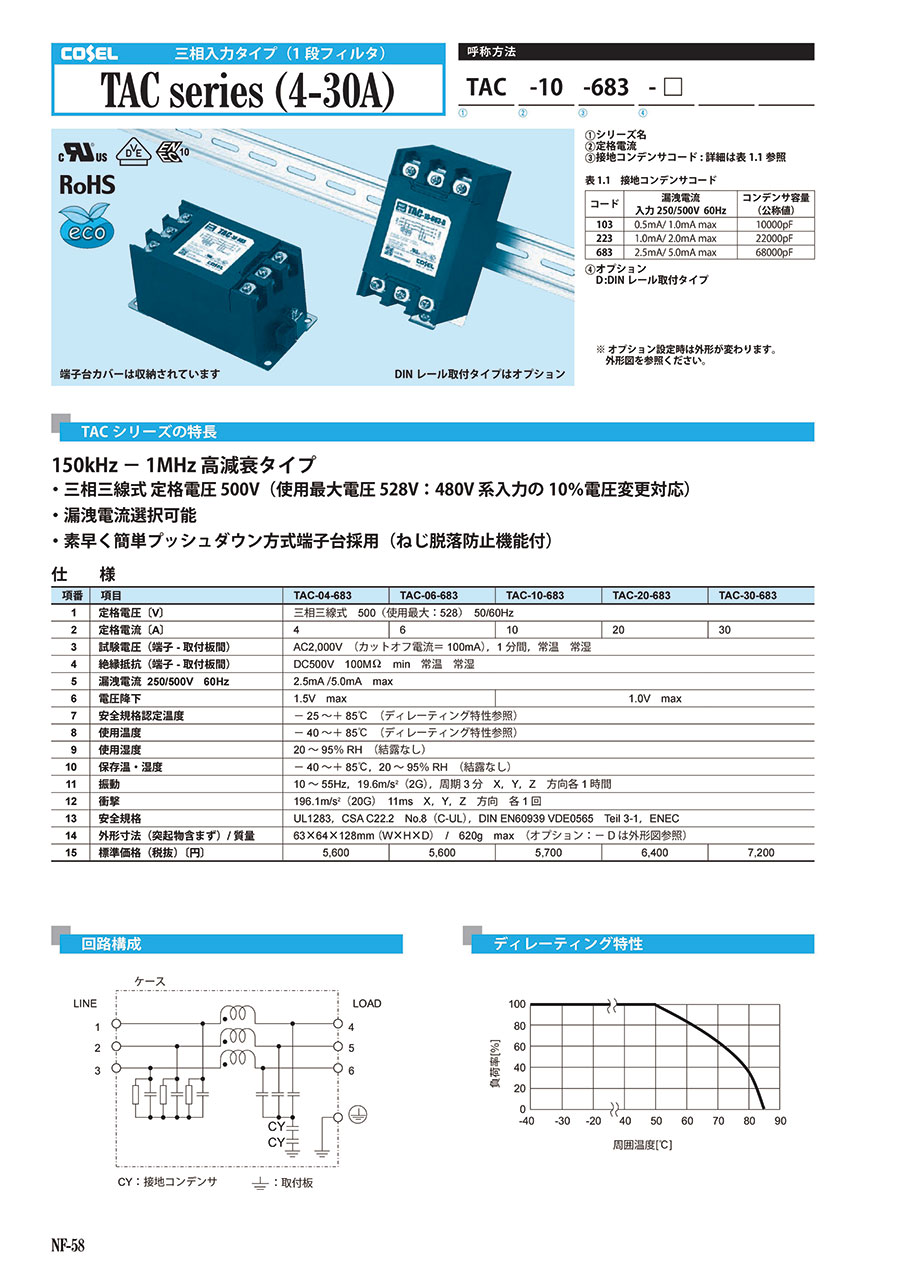

TACシリーズ（4-30A）の特長

※ TACシリーズ（4-30A）以外のタイプ・型番につきましては、カタログを参照してください。

DINレール取付タイプはオプション

呼称方法

1 シリーズ名

2 定格電流

3 接地コンデンサコード：詳細は表1.1参照

表1.1 接地コンデンサコード

コード	漏洩電流入力 250/500V 60Hz	コンデンサ容量（公称値）
683	2.5mA/5.0mA max	68000pF

4 オプション

　D:DINレール取付タイプ

150kHz?1MHz 高減衰タイプ

三相三線式 500V
素早く簡単プッシュダウン方式端子台採用
（ねじ脱落防止機能付）

製品仕様

項番	項目	TAC-04-683	TAC-06-683	TAC-10-683	TAC-20-683	TAC-30-683
1	定格電圧〔V〕	三相三線式　500 50/60Hz
2	定格電流〔A〕	4	6	10	20	30
3	試験電圧（端子 - 取付板間）	AC2,000V（カットオフ電流＝100mA）,1分間,常温　常湿
4	絶縁抵抗（端子 - 取付板間）	DC500V 100MW min　常温　常湿
5	漏洩電流 250/500V 60Hz	2.5mA / 5.0mA max
6	電圧降下	1.5V max		1.0V max
7	安全規格認定温度	－25～＋85℃（ディレーティング特性参照）
8	使用温度	－40～＋85℃（ディレーティング特性参照）
9	使用湿度	20～95％ RH（結露なし）
10	保存温・湿度	－40～＋85℃,20～95％ RH　（結露なし）
11	振動	10～55Hz,19.6m/s² （2G）,周期3分　X,Y,Z 方向各1時間
12	衝撃	196.1m/s² （20G）11ms X,Y,Z　方向　各1回
13	安全規格	UL1283,CSA C22.2 No.8（C-UL）,DIN EN60939 VDE0565 Teil 3-1,ENEC
14	外形寸法（突起物含まず）/ 質量	63×64×128mm （W×H×D）/ 620g max　（オプション：－ D は外形図参照）

回路構成

回路構成図

ディレーティング特性

ディレーティング特性グラフ

外形図

外形図（標準タイプ）

外形図（DIN レール取付タイプ）

公差:±1
質量:620g max
取付板材質:鉄（表面処理:ニッケルメッキ）t=1.0
ケース材質:PBT
単位:mm
端子台締め付けトルク:M4 / 1.6N・m（16.9kgf・cm）max

注意・禁止事項

DINレール取付時の注意

DINレールを介しての接地は適正なノイズ減衰効果が得られない場合あり。
接地はノイズフィルタ本体の保護接地端子（PE）と接続すること。

型番リスト

表示件数

型番

TAC-06-683-D

TAC-50-223

TAC-50-333

定格電流

(A)

取付方法

Ｄ

(mm)

Ｗ

(mm)

Ｈ

(mm)

漏洩電流値

(mA　max)

RoHS?

最小発注数量

6	DINレール	118	63	71	5(500V60Hz)	10	1個
50	ネジ止め	179	90	54	5(500V60Hz)	10	1個
50	ネジ止め	179	90	54	7(500V60Hz)	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,301円 ( 5,831円 )	在庫品1日目当日出荷可能
11,610円9,288円 ( 10,217円 )	在庫品1日目当日出荷可能
13,014円9,760円 ( 10,736円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

プッシュダウン方式端子台 150KHz-1MHz高減衰（TAC）
【特長】
・三相三線式定格電圧500V
・4～30Aまでラインナップ（4A／6A／10A／20A／30A）
・漏洩電流選択可能
【用途】
・150k～1MHzノイズ減衰

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
