コーセル

NACシリーズ 単相ノイズフィルタ（汎用・1段フィルタ・低域減衰）

NACシリーズ 単相ノイズフィルタ（汎用・1段フィルタ・低域減衰）
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
2,071円～2,746円
税込単価
2,278円～3,021円

雑音端子電圧抑制用ノイズフィルタ。【特長】・150kHz～1MHz高減衰タイプ...

詳細情報を確認する
  • 入力タイプ
    単相
  • 結線方法
    ねじ止め
  • 安全規格
    UL / CUL / CSA
  • Ｄ (mm)
    92
  • Ｗ (mm)
    53
  • 代表規格（VDE）
    対応
  • 代表規格（ENEC）
    対応(DC入力時は除く)
  • 150kHｚ～1MHz 高減衰
    対応
未確定：候補が5型番あります。
数量：

商品情報

INDEX

製品の基本仕様・特長

注意・禁止事項

外形図

NACシリーズの特長

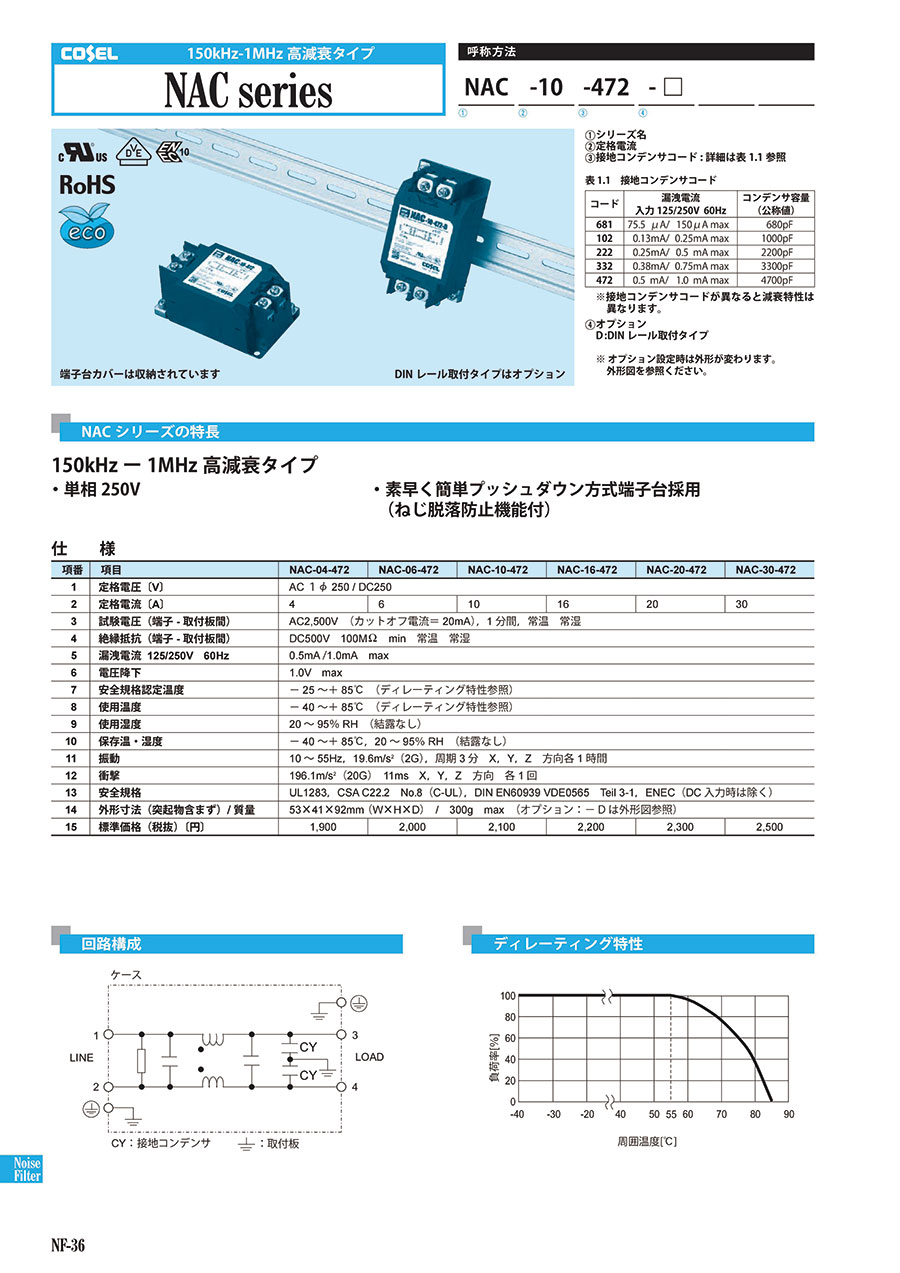

NACシリーズ

NACシリーズ

150kHz～1MHz高減衰タイプ
単相 250V
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）

呼称方法

呼称方法

接地コンデンサコード

コード漏洩電流
入力 125/250V 60Hz		コンデンサ容量
（公称値）
68175.5 μA/ 150μA max680pF
1020.13mA/ 0.25mA max1,000pF
2220.25mA/ 0.5 mA max2,200pF
3320.38mA/ 0.75mA max3,300pF
4720.5 mA/ 1.0 mA max4,700pF

1 シリーズ名。
2 定格電流。
3 接地コンデンサコード。

  • ※ 接地コンデンサコードが異なると減衰特性は異なります。

4 オプション D:DIN レール取付タイプ。

  • ※ オプション設定時は外形が変わります。外形図を参照ください。

製品仕様

項目NAC-04-472NAC-06-472 NAC-10-472NAC-16-472NAC-20-472 NAC-30-472
定格電圧〔V〕AC 1φ250 / DC250
定格電流〔A〕4610162030
試験電圧（端子 - 取付板間）AC2,500V　(カットオフ電流＝20mA),1分間,常温　常湿
絶縁抵抗（端子 - 取付板間）DC500V 100MΩ min　常温　常湿
漏洩電流 125/250V 60Hz0.5mA / 1.0mA max
電圧降下1.0V max
安全規格認定温度-25～+85℃　(ディレーティング特性参照)
使用温度-40～+85℃　(ディレーティング特性参照)
使用湿度20～95% RH　(結露なし)
保存温・湿度-40～+85℃,20～95%RH　(結露なし)
振動10～55Hz,19.6m/s2(2G),周期3分　X,Y,Z 方向 各1時間
衝撃196.1m/s2(20G)　11ms X,Y,Z　方向　各1回
安全規格UL1283,CSA C22.2 No.8 (C-UL),DIN EN60939 VDE0565 Teil3-1,ENEC (DC入力時は除く)
外形寸法(突起物含まず) / 質量53×41×92mm(W×H×D) / 300g max　(オプション:－Dは外形図参照)

回路構成

回路構成

ディレーティング特性

ディレーティング特性

外形図

本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1 端子台カバーは、収納されています。
2 端子台ねじは、上側に保持されています。

標準タイプ

標準タイプ

DIN レール取付タイプ

DIN レール取付タイプ

  • ※ 公差：±1
  • ※ 質量：300g max
  • ※ 取付板材質：鉄（表面処理:ニッケルメッキ）t=1.0
  • ※ ケース材質：PBT
  • ※ 単位 mm
  • ※ 端子台締め付けトルク　M4:1.6N・m（16.9kgf・cm）max

DIN レール取付時の注意

DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子（PE）と接続しておこなってください。
保護接地端子は2箇所ありますが、どちらか1箇所のみの接続でも使用可能です。

DIN レール取付時の注意

特性データ（代表例）

NAC-06-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAC-10-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAC-16-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAC-20-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

NAC-30-472

減衰特性（静特性）

減衰特性（静特性）

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

型番リスト

表示件数
  • 1
    • 型番
    NAC-04-472
    NAC-16-222
    NAC-20-472
    注文停止中
    NAC-20-472-D
    NAC-30-472-D

    定格電流

    (A)

    取付方法

    Ｈ

    (mm)

    漏洩電流値

    (mA　max)

    		RoHS?最小発注数量
    4
    ネジ止め
    41
    1(250V60Hz)
    10
    1個
    16
    ネジ止め
    41
    0.5(250V60Hz)
    10
    1個
    20
    ネジ止め
    41
    1(250V60Hz)
    10
    1個
    20
    DINレール
    48
    1(250V60Hz)
    10
    1個
    30
    DINレール
    48
    1(250V60Hz)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,071円
    ( 2,278円 )
    在庫品1日目当日出荷可能
    2,357円
    ( 2,593円 )
    在庫品1日目当日出荷可能
    2,372円
    ( 2,609円 )
    在庫品1日目当日出荷可能
    2,601円
    ( 2,861円 )
    在庫品1日目当日出荷可能
    2,746円
    ( 3,021円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    雑音端子電圧抑制用ノイズフィルタ。
    【特長】
    ・150kHz～1MHz高減衰タイプ。
    ・1Φノイズフィルタ。
    ・単相250V。
    ・4～30Aまでラインナップ。（4A／6A／10A／16A／20A／30A）
    ・素早く簡単プッシュダウン方式端子台採用。
    ・ねじ脱落防止機能付。
    ・NAC、NAH、NAM、NMPと取付コンパチ、用途に合わせて使い分けが可能。
    ・用途により選べる接地コンデンサ。
    ・オプションでディンレール取付タイプを用意。
    【用途】
    ・スイッチング電源の複数台使用、単相インバータに最適など。
