GOT1000 MELSECNET/H通信ユニット
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
GOT1000 MELSECNET/H通信ユニットの詳細
MELSECNET/H通信ユニットは、GOT1000シリーズをMELSECNET/Hネットワークシステム（PC間ネット）、MELSECNET/10ネットワークシステム（PC間ネット）の通常局（MELSECNET/H接続、MELSECNET/10接続）として使用するためのユニット。
GT15-J71BR13の製品イメージ
GT15-J71LP23-25の製品イメージ
製品の寸法図
（単位：mm）
GT15-J71BR13の寸法図
GT15-J71LP23-25の寸法図
製品仕様
| カテゴリ | 通信ユニット | |
|---|---|---|
| シリーズ | GOT1000 | |
| ユニット | MELSECNET/H 通信ユニット | |
| 製品形名 | GT15-J71BR13 | |
| 適合する規格 | UL／cUL、CE（EMC）、KC | |
| 対応機種 | GT27、GT25（5.7型、ワイドモデル、耐環境性強化モデルを除く）、GT16、GT15 | |
| 1ネットワーク当りの最大リンク使用点数 | LX／LY | 8,192点 |
| LB | MELSECNET/Hモード・MELSECNET/H拡張モード：16,384点、MELSECNET/10モード：8,192点 | |
| LW | MELSECNET/Hモード・MELSECNET/H拡張モード：16,384点、MELSECNET/10モード：8,192点 | |
| 1局あたりの最大リンク点数 | MELSECNET/Hモード・MELSECNET/10モード：｛（B+Y）÷8+（2×W）｝≦2,000バイト、MELSECNET/H拡張モード：｛（B+Y）÷8+（2×W）｝≦35,840バイト | |
| 通信速度 | 10Mbps | |
| 通信方式 | トークンバス方式 | |
| 同期方式 | フレーム同期方式 | |
| 伝送路形式 | 同軸一重バス | |
| 総延長距離 | 3C-2V：300m、5C-2V：500m ※リピータユニット（A6BR10、A6BR10-DC）使用により2.5kmまで延長可 | |
| 局間距離（最大） | 3C-2V：300m、5C-2V：500m | |
| アクセス可能ネットワーク範囲 | GOTが接続されているMELSECNET/H、MELSECNET/10上のシーケンサのみ | |
| 最大グループ数 | 0（グループ指定なし） | |
| 接続局数 | 31局 | |
| RAS機能 | 管理局移行によるシステムダウン防止、自局のリンク回線チェックの診断機能、リンク特殊リレー・レジスタによる異常検出、各種診断機能 | |
| トランジェント伝送 | N：N交信 | |
| 接続ケーブル | 3C-2V、5C-2V 相当品 | |
| 適合コネクタ | BNC-P-3-NiCAu（3C-2V用）、BNC-P-5-NiCAu（5C-2V用）（第一電子工業（株）製）相当品 | |
| 内部消費電流 | 0.77A | |
| 質量 | 0.19kg | |
- ※ MELSECNET/H 通信ユニットの上に拡張ユニットを装着する場合、一般仕様の使用周囲温度は、最大温度に対して5℃低い温度としてください。
- ※ MELSECNET/H通信ユニットのモード設定は、GT Designer2の接続機器設定またはGOTユーティリティで行います。
- ※ 局間距離：ケーブルの種類、接続局数により局間距離に制約があります。
製品仕様
| カテゴリ | 通信ユニット | |
|---|---|---|
| シリーズ | GOT1000 | |
| ユニット | MELSECNET/H 通信ユニット | |
| 製品形名 | GT15-J71LP23-25 | |
| 対応機種 | GT27、GT25（5.7型、ワイドモデル、耐環境性強化モデルを除く）、GT16、GT15 | |
| 1ネットワーク当りの最大リンク使用点数 | LX／LY | 8,192点 |
| LB | MELSECNET/Hモード・MELSECNET/H拡張モード：16,384点、MELSECNET/10モード：8,192点 | |
| LW | MELSECNET/Hモード・MELSECNET/H拡張モード：16,384点、MELSECNET/10モード：8,192点 | |
| 1局あたりの最大リンク点数 | MELSECNET/Hモード・MELSECNET/10モード：｛（B+Y）÷8+（2×W）｝≦2,000バイト、MELSECNET/H拡張モード：｛（B+Y）÷8+（2×W）｝≦35,840バイト | |
| 通信速度 | 10Mbps／25Mbps | |
| 通信方式 | トークンリング方式 | |
| 同期方式 | フレーム同期方式 | |
| 伝送路形式 | 光二重ループ | |
| 総延長距離 | 30km | |
| 局間距離（最大） | ＜25Mbps時＞SI光ケーブル：200m、H-PCF光ケーブル：400m、広帯域H-PCF光ケーブル：1km、QSI光ケーブル：1km、＜10Mbps時＞SI光ケーブル：500m、H-PCF光ケーブル：1km、広帯域H-PCF光ケーブル：1km、QSI光ケーブル：1km | |
| アクセス可能ネットワーク範囲 | GOTが接続されているMELSECNET/H、MELSECNET/10上のシーケンサのみ | |
| 最大グループ数 | 0（グループ指定なし） | |
| 接続局数 | 63局 | |
| RAS機能 | 管理局移行によるシステムダウン防止、異常検出およびケーブル断線によるループバック機能、自局のリンク回線チェックの診断機能、リンク特殊リレー・レジスタによる異常検出、各種診断機能 | |
| トランジェント伝送 | N：N交信 | |
| 接続ケーブル | 光ファイバケーブル（ユーザ手配品） | |
| 適合コネクタ | 2芯光コネクタプラグ（ユーザ手配品） | |
| 内部消費電流 | 0.56A | |
| 質量 | 0.18kg | |
- ※ MELSECNET/H通信ユニットの上に拡張ユニットを装着する場合、一般仕様の使用周囲温度は、最大温度に対して5℃低い温度としてください。
- ※ MELSECNET/H通信ユニットのモード設定は、GT Designer2の接続機器設定またはGOTユーティリティで行います。
- ※ 通信速度：25MbpsはMELSECNET/Hモード、MELSECNET/H拡張モードのみです。
- ※ 局間距離：ケーブルの種類、接続局数により局間距離に制約があります。
- ※ 適合コネクタ：光ファイバケーブルは、コネクタとケーブルの接続に専門的な技術および特殊な工具が必要となり、またコネクタも専用品となります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
90,270円 ( 99,297円 ) | 19日目 |
90,270円 ( 99,297円 ) | 19日目 |

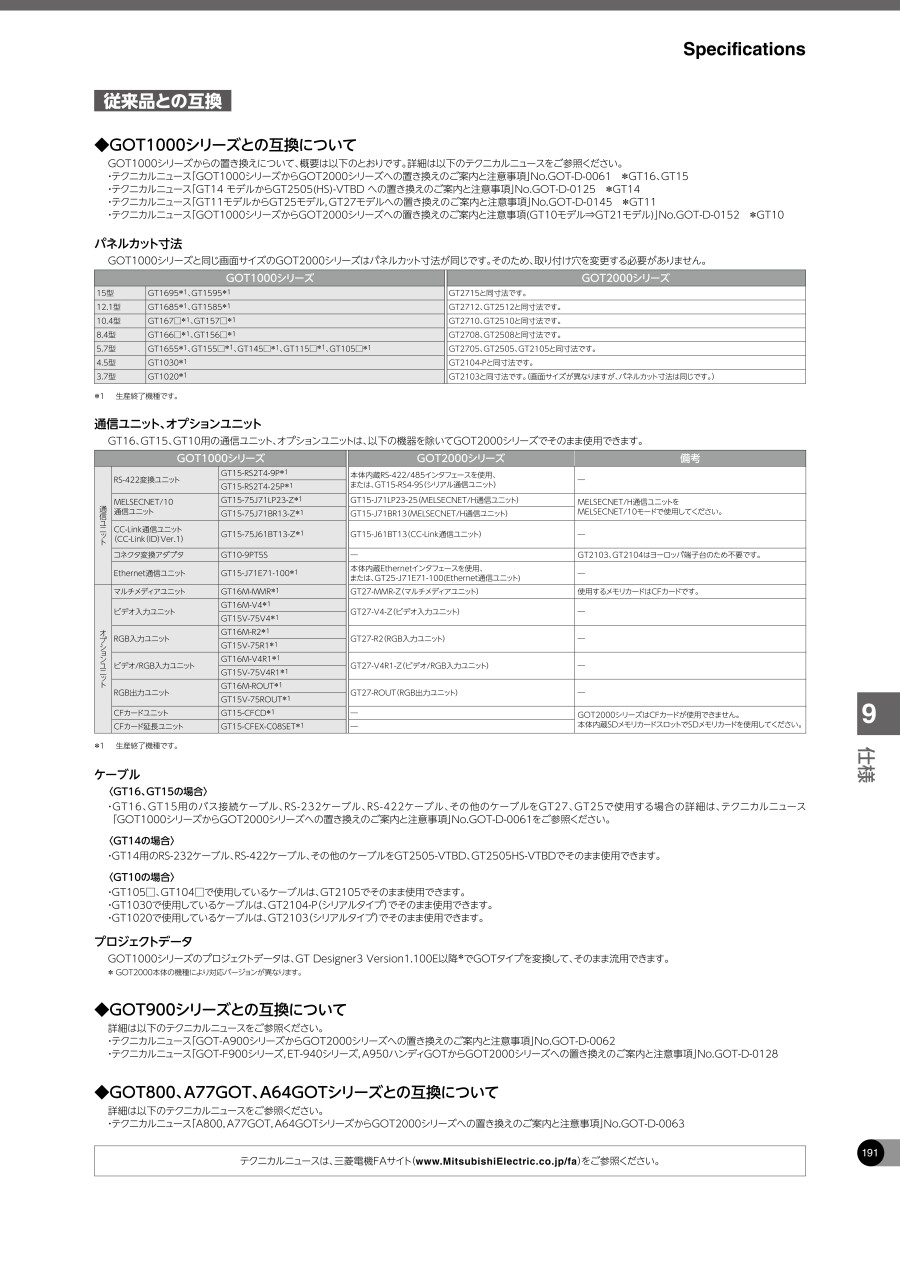

カタログ
