ノイズフィルタ 三相入力タイプ（1段フィルタ） TAHシリーズ（4-30A）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 9,386円～11,986円
- 税込単価
- 10,325円～13,185円
10kHz-1MHz高減衰タイプ。【特長】・三相三線式500V。・4A～30A...
詳細情報を確認する- 入力タイプ
- 三相
- 結線方法
- ねじ止め
- 安全規格
- UL / CUL / CSA
- Ｗ (mm)
- 63
- 代表規格（VDE）
- 対応
- 代表規格（ENEC）
- 対応
- 10kHｚ～1MHz 高減衰
- 対応
- 漏洩電流値 (mA max)
- 5(500V60Hz)
未確定：候補が4型番あります。
商品情報

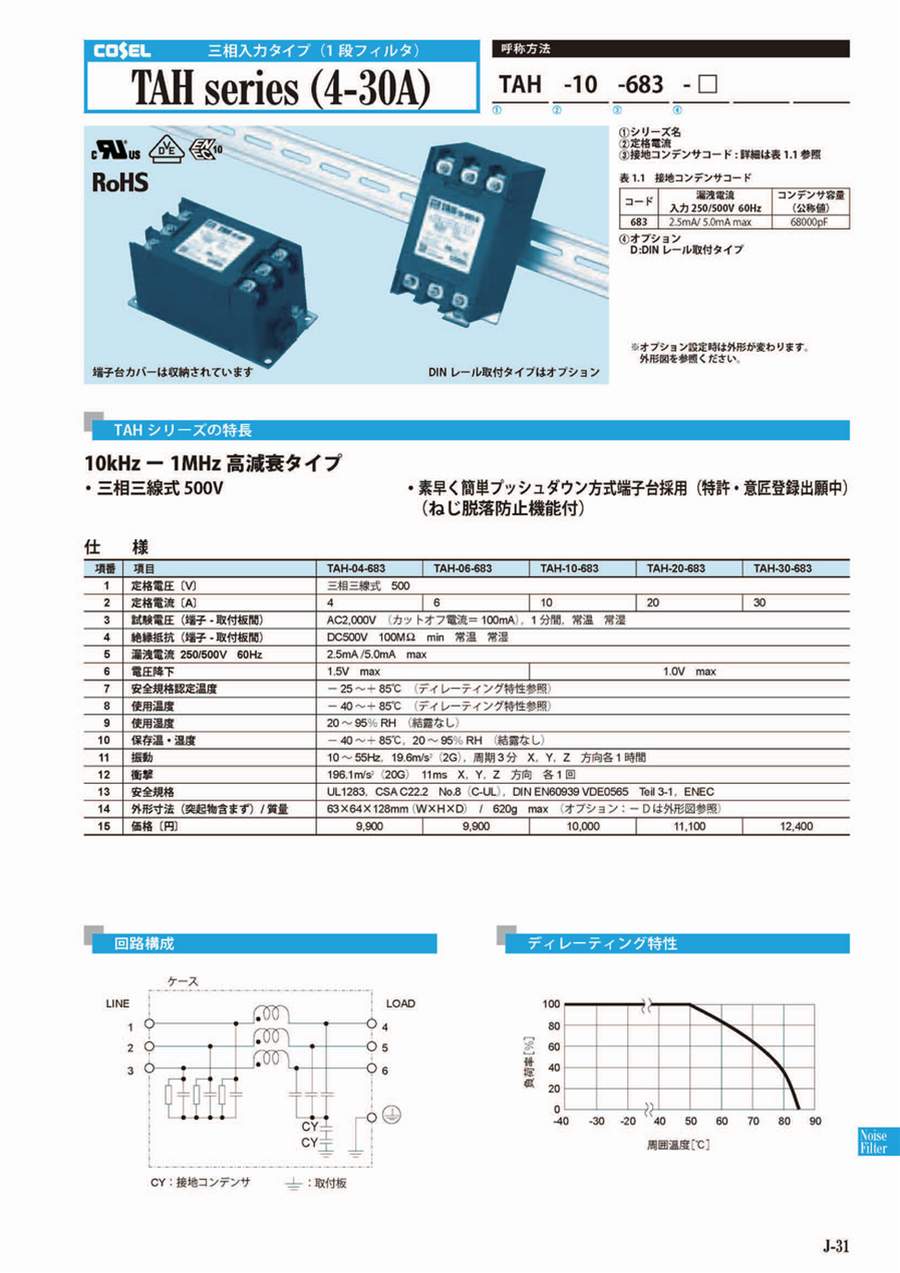

TAHシリーズの特長
商品イメージ
呼称方法
10kHz-1MHz 高減衰タイプ
- 三相三線式 500V
- 素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）
製品仕様
| 項番 | 項目 | TAH-04-683 | TAH-06-683 | TAH-10-683 | TAH-20-683 | TAH-30-683 |
|---|---|---|---|---|---|---|
| 1 | 定格電圧(V) | 三相三線式 500 50/60Hz | ||||
| 2 | 定格電流(A) | 4 | 6 | 10 | 20 | 30 |
| 3 | 試験電圧(端子-取付板間) | AC2,000V (カットオフ電流＝ 100mA),1 分間,常温 常湿 | ||||
| 4 | 絶縁抵抗(端子-取付板間) | DC500V 100MΩ min 常温 常湿 | ||||
| 5 | 漏洩電流 250/500V 60Hz | 2.5mA /5.0mA max | ||||
| 6 | 電圧降下 | 1.5V max | 1.0V max | |||
| 7 | 安全規格認定温度 | - 25 ～+ 85℃ (ディレーティング特性参照) | ||||
| 8 | 使用温度 | - 40 ～+ 85℃ （ディレーティング特性参照） | ||||
| 9 | 使用湿度 | 20 ～ 95% RH (結露なし) | ||||
| 10 | 保存温・湿度 | - 40 ～+ 85℃,20 ～ 95% RH （結露なし） | ||||
| 11 | 振動 | 10 ～ 55Hz,19.6m/s2 (2G),周期 3 分 X,Y,Z 方向 各 1 時間 | ||||
| 12 | 衝撃 | 196.1m/s2 (20G) 11ms X,Y,Z 方向 各 1 回 | ||||
| 13 | 安全規格 | UL1283,CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC | ||||
| 14 | 外形寸法(突起物含まず) / 質量 | 63×64×128mm (W×H×D) / 620g max （オプション:－ D は外形図参照） | ||||
回路構成
回路構成図
ディレーティング特性
ディレーティング特性グラフ（負荷率%/周辺温度）
外形図
外形図（標準タイプ）
外形図（DIN レール取付タイプ）
- 公差:±1
- 質量:620g max
- 取付板材質:鉄（表面処理:ニッケルメッキ）t=1.0
- ケース材質:PBT
- 単位:mm
- 端子台締め付けトルク:M4 / 1.6N・m（16.9kgf・cm）max
注意・禁止事項
DINレール取付時の注意
DINレールを介しての接地は適正なノイズ減衰効果が得られない場合あり。接地はノイズフィルタ本体の保護接地端子（PE）と接続すること。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,386円 ( 10,325円 ) | 在庫品1日目当日出荷可能 |
9,990円 ( 10,989円 ) | 在庫品1日目当日出荷可能 |
11,586円 ( 12,745円 ) | 在庫品1日目当日出荷可能 |
11,986円 ( 13,185円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
10kHz-1MHz高減衰タイプ。
【特長】
・三相三線式500V。
・4A～30Aまでラインナップ（4A／6A／10A／20A／30A）。
・素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）。
【用途】
・10kHz-10MHzノイズ減衰。
カタログ
ノイズフィルタ 三相入力タイプ（1段フィルタ） TAHシリーズ（4-30A）のレビュー
電気制御に使用
3
3.02018/08/31
電気制御に使用しています。他のメーカーの商品と比較して使い勝手が良かったので選定し使用しています。ミスミですぐに手に入る...もっと読む
0人が参考にしています。
