NBCシリーズ 単相ノイズフィルタ（高減衰・2段フィルタ・低域減衰）
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,900円～3,429円特別価格
- 税込単価
- 3,190円～3,772円特別価格
雑音端子電圧抑制用ノイズフィルタ。【特長】・150kHz-1MHz高減衰タイプ...
詳細情報を確認する- 入力タイプ
- 単相
- 結線方法
- ねじ止め
- 安全規格
- UL / CUL / CSA
- Ｄ (mm)
- 92
- Ｗ (mm)
- 53
- 代表規格（VDE）
- 対応
- 代表規格（ENEC）
- 対応(DC入力時は除く)
- 150kHｚ～1MHz 高減衰
- 対応
- 漏洩電流値 (mA max)
- 1(250V60Hz)
商品情報
INDEX

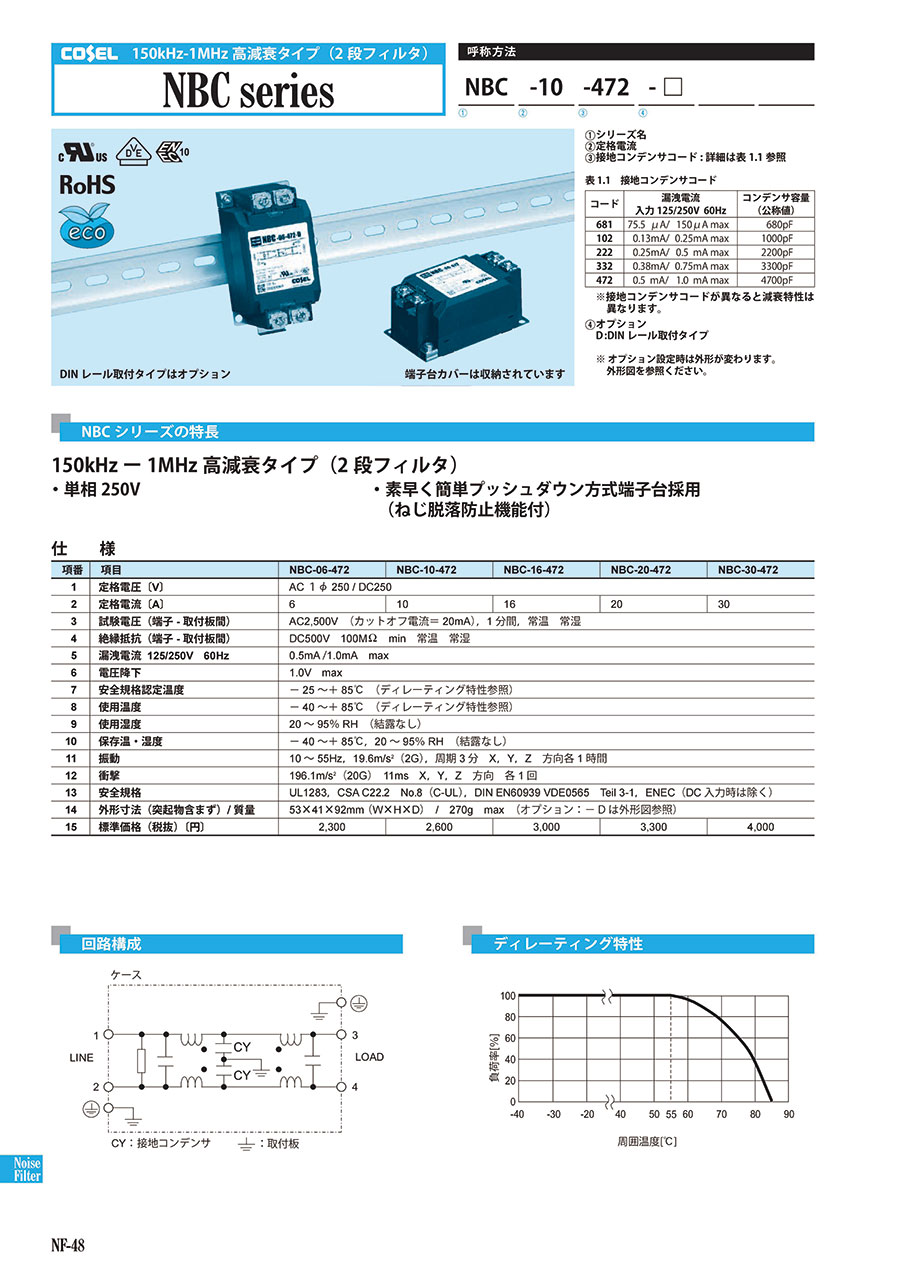

NBCシリーズの特長
NBCシリーズ
150kHz－1MHz高減衰タイプ（2段フィルタ）
単相250V
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）
呼称方法
1 シリーズ名
2 定格電流
3 接地コンデンサコード
- ※ 接地コンデンサコードが異なると減衰特性は異なります。
4 オプション D:DIN レール取付タイプ
- ※ オプション設定時は外形が変わります。外形図を参照ください。
接地コンデンサコード
| コード | 漏洩電流 入力 125/250V 60Hz | コンデンサ容量 （公称値） |
|---|---|---|
| 681 | 75.5 μA/ 150μA max | 680pF |
| 102 | 0.13mA/ 0.25mA max | 1,000pF |
| 222 | 0.25mA/ 0.5 mA max | 2,200pF |
| 332 | 0.38mA/ 0.75mA max | 3,300pF |
| 472 | 0.5 mA/ 1.0 mA max | 4,700pF |
製品仕様
| 項目 | NBC-06-472 | NBC-10-472 | NBC-16-472 | NBC-20-472 | NBC-30-472 |
|---|---|---|---|---|---|
| 定格電圧〔V〕 | AC 1φ 250 / DC250 | ||||
| 定格電流〔A〕 | 6 | 10 | 16 | 20 | 30 |
| 試験電圧（端子 - 取付板間） | AC2,500V （カットオフ電流＝ 20mA），1 分間，常温 常湿 | ||||
| 絶縁抵抗（端子 - 取付板間） | DC500V 100MΩ min 常温 常湿 | ||||
| 漏洩電流 125/250V 60Hz | 0.5mA /1.0mA max | ||||
| 電圧降下 | 1.0V max | ||||
| 安全規格認定温度 | － 25 ～＋ 85℃ （ディレーティング特性参照） | ||||
| 使用温度 | － 40 ～＋ 85℃ （ディレーティング特性参照） | ||||
| 使用湿度 | 20 ～ 95％ RH （結露なし） | ||||
| 保存温・湿度 | － 40 ～＋ 85℃，20 ～ 95％ RH （結露なし） | ||||
| 振動 | 10 ～ 55Hz，19.6m/s2（2G），周期 3 分 X，Y，Z 方向 各 1 時間 | ||||
| 衝撃 | 196.1m/s2（20G） 11ms X，Y，Z 方向 各 1 回 | ||||
| 安全規格 | UL1283，CSA C22.2 No.8（C-UL），DIN EN60939 VDE0565 Teil 3-1，ENEC（DC 入力時は除く） | ||||
| 外形寸法（突起物含まず）/ 質量 | 53×41×92mm （W×H×D） / 270g max （オプション：－ D は外形図参照） | ||||
回路構成
ディレーティング特性
外形図
本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1 端子台カバーは、収納されています。
2 端子台ねじは、上側に保持されています。
標準タイプ
DIN レール取付タイプ
- ※ 公差:±1
- ※ 質量:270g max
- ※ 取付板材質:鉄（表面処理:ニッケルメッキ）t=1.0
- ※ ケース材質:PBT
- ※ 単位 mm
- ※ 端子台締め付けトルク M4:1.6N・m（16.9kgf・cm）max
DIN レール取付時の注意
DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子（PE）と接続しておこなってください。
保護接地端子は2箇所ありますが、どちらか1箇所のみの接続でも使用可能です。
特性データ（代表例）
NBC-06-472
減衰特性（静特性）
NBC-10-472
減衰特性（静特性）
NBC-16-472
減衰特性（静特性）
NBC-20-472
減衰特性（静特性）
NBC-30-472
減衰特性（静特性）
選定サポート情報
図2 8.3 1段フィルタと2段フィルタの減衰特性比較例
1段フィルタと2段フィルタの減衰特性比較例を左図に示します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,957円 ( 3,253円 ) | 在庫品1日目当日出荷可能 |
2,900円 ( 3,190円 ) | 在庫品1日目当日出荷可能 |
3,200円 ( 3,520円 ) | 在庫品1日目当日出荷可能 |
3,086円2,468円 ( 2,715円 ) | 在庫品1日目当日出荷可能 |
3,386円 ( 3,725円 ) | 在庫品1日目当日出荷可能 |
3,429円 ( 3,772円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
雑音端子電圧抑制用ノイズフィルタ。
【特長】
・150kHz-1MHz高減衰タイプ（2段フィルタ）。
・単相250V。
・素早く簡単プッシュダウン方式端子台採用。（ねじ脱落防止機能付）
・1Φノイズフィルタ。
・NACシリーズと取付コンパチ。
・用途により選べる接地コンデンサ。
・オプションでディンレール取付タイプを用意。
【用途】
・電源の複数台使用、医療機器に最適。
