コーセル

NAPシリーズ単相ノイズフィルタ（汎用・1段フィルタ・外部パルス電圧減衰）

Name: NAPシリーズ 単相ノイズフィルタ（汎用・1段フィルタ・外部パルス電圧減衰）
Brand: コーセル
SKU: 222000381390
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,114円～2,671円

税込単価: 2,325円～2,938円

外来ノイズによる装置の誤動作抑制用小型ノイズフィルタ。【特長】・外部インパルス...

詳細情報を確認する

入力タイプ
単相
結線方法
ねじ止め
安全規格
UL / CUL / CSA
Ｄ (mm)
92
Ｗ (mm)
53
代表規格（VDE）
対応
代表規格（ENEC）
対応(DC入力時は除く)
外部パルス電圧高減衰
対応

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

INDEX

製品の基本仕様・特長

性質性能情報

外形図

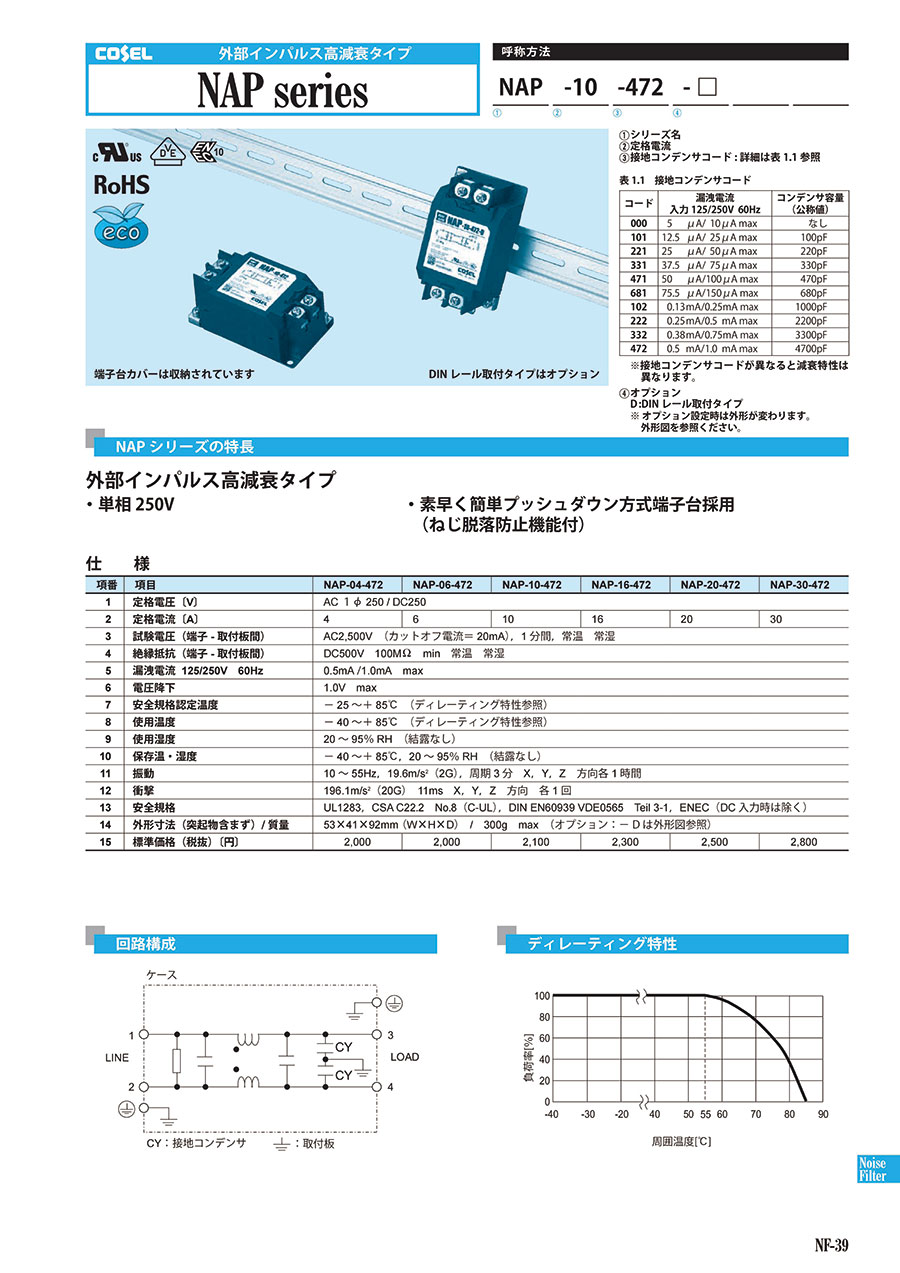

NAPシリーズの特長

NAPシリーズ

外部インパルス高減衰タイプ
単相 250V
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）

呼称方法

1 シリーズ名
2 定格電流
3 接地コンデンサコード

※ 接地コンデンサコードが異なると減衰特性は異なります。

4 オプション D:DIN レール取付タイプ

※ オプション設定時は外形が変わります。外形図を参照ください。

接地コンデンサコード

コード	漏洩電流入力 125/250V 60Hz	コンデンサ容量（公称値）
000	5 μA/ 10μA max	なし
471	50 μA/100μA max	470pF
472	0.5 mA/1.0 mA max	4700pF

製品仕様

項目	NAP-04-472	NAP-06-472	NAP-10-472	NAP-16-472	NAP-20-472	NAP-30-472
定格電圧〔V〕	AC 1φ 250 / DC250
定格電流〔A〕	4	6	10	16	20	30
試験電圧（端子-取付板間）	AC2,500V （カットオフ電流＝ 20mA），1 分間，常温常湿
絶縁抵抗（端子-取付板間）	DC500V 100MΩ min 常温常湿
漏洩電流 125/250V 60Hz	0.5mA /1.0mA max
電圧降下	1.0V max
安全規格認定温度	- 25 ～+ 85℃ （ディレーティング特性参照）
使用温度	- 40 ～+ 85℃ （ディレーティング特性参照）
使用湿度	20 ～ 95％ RH （結露なし）
保存温・湿度	- 40 ～+ 85℃，20 ～ 95％ RH （結露なし）
振動	10 ～ 55Hz，19.6m/s²（2G），周期 3 分 X，Y，Z 方向各 1 時間
衝撃	196.1m/s²（20G）　11ms X，Y，Z　方向　各 1 回
安全規格	UL1283，CSA C22.2 No.8（C-UL），DIN EN60939 VDE0565 Teil 3-1，ENEC（DC 入力時は除く）
外形寸法（突起物含まず）/ 質量	53×41×92mm （W×H×D） / 300g max （オプション：- D は外形図参照）

回路構成

ディレーティング特性

外形図

本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1 端子台カバーは、収納されています。
2 端子台ねじは、上側に保持されています。

標準タイプ

DIN レール取付タイプ

※ 公差:±1
※ 質量:300g max
※ 取付板材質:鉄（表面処理:ニッケルメッキ）t=1.0
※ ケース材質:PBT
※ 単位 mm
※ 端子台締め付けトルク　M4:1.6N・m（16.9kgf・cm）max

DIN レール取付時の注意

DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子（PE）と接続しておこなってください。
保護接地端子は2箇所ありますが、どちらか1箇所のみの接続でも使用可能です。

特性データ（代表例）

NAP-06-472

減衰特性（静特性）

パルス減衰特性パルス幅1μs

NAP-10-472

減衰特性（静特性）

パルス減衰特性パルス幅1μs

NAP-16-472

減衰特性（静特性）

パルス減衰特性パルス幅1μs

NAP-20-472

減衰特性（静特性）

パルス減衰特性パルス幅1μs

NAP-30-472

減衰特性（静特性）

パルス減衰特性パルス幅1μs

型番リスト

表示件数

型番

定格電流

(A)

取付方法

Ｈ

(mm)

漏洩電流値

(mA　max)

RoHS?

最小発注数量

4	DINレール	48	1(250V60Hz)	-	1個
6	ネジ止め	41	1(250V60Hz)	10	1個
16	ネジ止め	41	0.01(250V60Hz)	10	1個
16	ネジ止め	41	1(250V60Hz)	10	1個
20	ネジ止め	41	0.1(250V60Hz)	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,414円 ( 2,655円 )	在庫品1日目当日出荷可能
2,114円 ( 2,325円 )	在庫品1日目当日出荷可能
2,543円 ( 2,797円 )	在庫品1日目当日出荷可能
2,543円 ( 2,797円 )	在庫品1日目当日出荷可能
2,671円 ( 2,938円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外来ノイズによる装置の誤動作抑制用小型ノイズフィルタ。
【特長】
・外部インパルス高減衰タイプ。
・1Φノイズフィルタ。
・単相250V。
・4～30Aまでラインナップ。（4A／6A／10A／16A／20A／30A）
・素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）。
・NAC、NAH、NAM、NMPと取付コンパチ、用途に合わせて使い分けが可能。
・用途により選べる接地コンデンサ。
・オプションでディンレール取付タイプを用意。
【用途】
・シーケンサ、コンピュータを有する産業機器に最適。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
