WS-Vシリーズ BH形 ノーヒューズ遮断器
- 通常単価(税別)
- 1,490円～9,190円
- 税込単価
- 1,639円～10,109円
WS-Vシリーズ BH形ノーヒューズ遮断器。 【特長】・電灯分電盤用協約形寸法のBH-Kとさし込接続用...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
BH-C1/BH-C2の特性と外形
製品仕様
| 形名 | BH-C1 | BH-C1D | BH-C2 | BH-C2D | ||
|---|---|---|---|---|---|---|
| 極数・素子数 | 2P1E | 2P2E | ||||
| 定格電流 A | 15 20 30 | |||||
| 定格絶縁電圧 V | 265 | |||||
| 定格遮断容量 JIS C 8201-2-1 Ann.2 kA | AC | 100V | 5 | 5 | - | - |
| 100/200V | - | - | 5 | 5 | ||
| 240V | - | - | 2.5 | 2.5 | ||
| DC 125V | - | 1 | - | 2.5 | ||
| 電源側 接続方式 | ねじ端子 | ○ | ○ | ○ | ○ | |
| プラグイン端子（AP）（注2） | △ | - | △ | - | ||
| 負荷側 接続方式 | ねじ端子 | ○ | ○ | ○ | ○ | |
| 速結端子（QT）（注1） | ○ | - | ○ | - | ||
注1 速結端子（QT）は，発注の際“QT”をご指定ください。
注2 プラグイン端子（AP）は、発注の際“AP”をご指定ください。
動作特性曲線
温度補正曲線
BH-C1/BH-C2の外形寸法図
ねじ端子
速結端子（QT）
BH-CP1/BH-CP2の特性と外形
製品仕様
| 形名 | BH-CP1NR | BH-CP1NT | BH-CP2 | ||
|---|---|---|---|---|---|
| 極数・素子数 | 2P1E | 2P2E | |||
| 定格電流 A | 15 20 30 | ||||
| 定格絶縁電圧 V | 265 | ||||
| 定格遮断容量 JIS C 8201-2-1 Ann.2 kA | AC | 100V | 5 | - | |
| 100/200V | - | 5 | |||
| 240V | - | 2.5 | |||
| 負荷側 接続方式 | ねじ端子 | ○ | ○ | ○ | |
| 速結端子（QT）（注1） | ○ | ○ | ○ | ||
動作特性曲線
温度補正曲線
BH-CP1/BH-CP2の外形寸法図
ねじ端子
速結端子（QT）

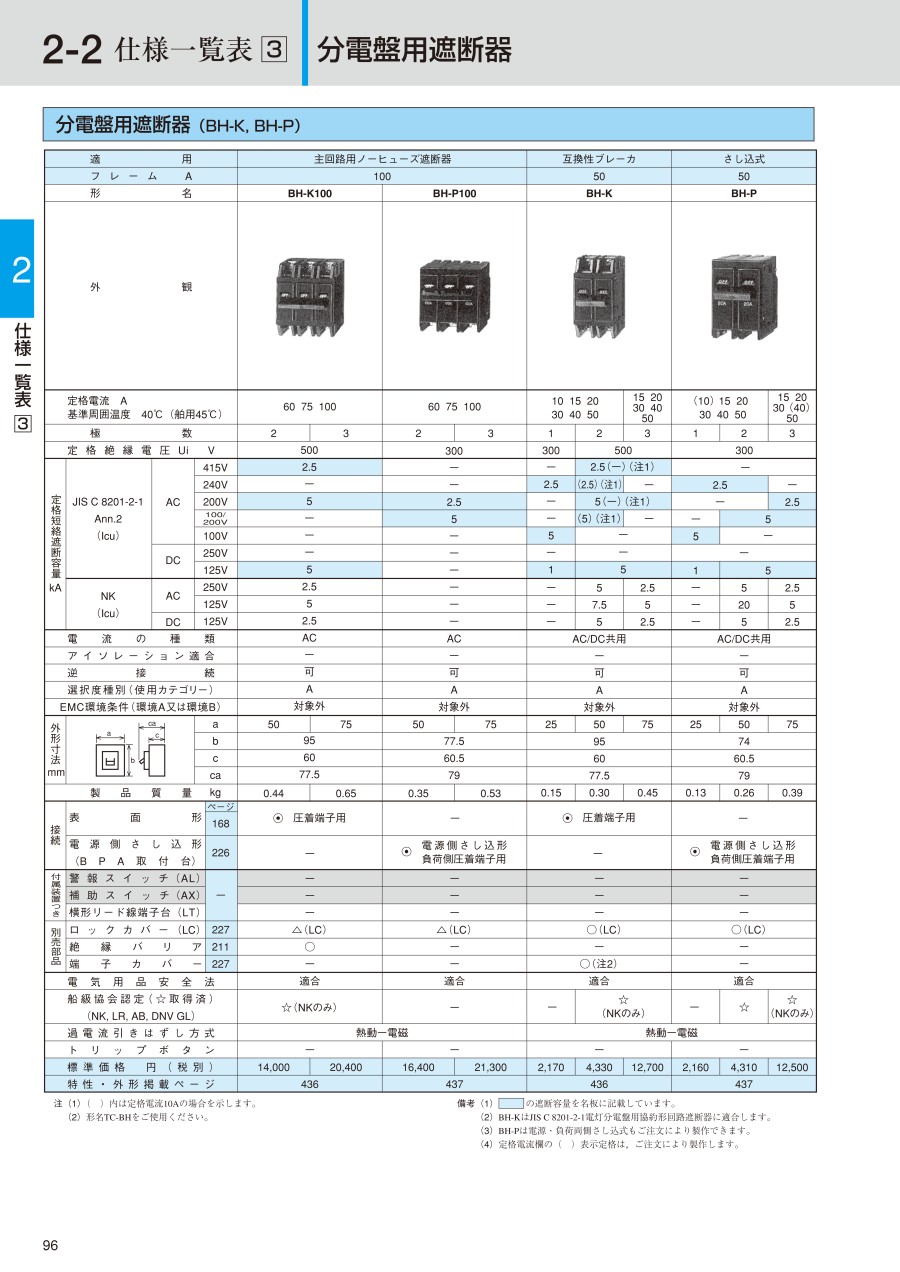

BH-Kの特性と外形
製品仕様
| 形名 | BH-K | |||||
|---|---|---|---|---|---|---|
| 定格電流 A | 10 15 20 30 40 50 | 15 20 30 40 50 | ||||
| 極数 | 1 | 2 | 3 | |||
| 定格絶縁電圧 V | 300 | 500 | ||||
| 定 格 遮 断 容 量 kA | JIS C 8201-2-1 Ann.2 | AC | 100V | 5 | - | |
| 100V/200V | - | （注1） （5） | - | |||
| 200V | - | 5 （注1）（－） | ||||
| 240V | 2.5 | （注1） （2.5） | - | |||
| 415V | - | 2.5 （注1）（－） | ||||
| DC | 125V | 1 | 5 | |||
| NK （注2） | AC | 125V | - | 7.5 | 5 | |
| 250V | - | 5 | 2.5 | |||
| DC | 125V | - | 5 | 2.5 | ||
注1（ ）内は定格電流10Aの場合です。
注2 NK規格が必要な場合ご指定ください。
動作特性曲線
温度補正曲線
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,720円 ( 1,892円 ) | 在庫品1日目当日出荷可能 |
1,720円 ( 1,892円 ) | 5日目 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 1日目 |
2,890円 ( 3,179円 ) | 在庫品1日目当日出荷可能 |
2,890円 ( 3,179円 ) | 在庫品1日目当日出荷可能 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
3,470円 ( 3,817円 ) | 在庫品1日目当日出荷可能 |
6,320円 ( 6,952円 ) | 在庫品1日目当日出荷可能 |
9,190円 ( 10,109円 ) | 在庫品1日目当日出荷可能 |
9,190円 ( 10,109円 ) | 5日目 |
詳細情報
基本情報
WS-Vシリーズ BH形ノーヒューズ遮断器。
【特長】
・電灯分電盤用協約形寸法のBH-Kとさし込接続用のBH-Pをラインナップ
・30Aフレームから1600Aフレームまでシリーズ拡大＆モデル一新
【用途】
・分電盤用遮断器
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
